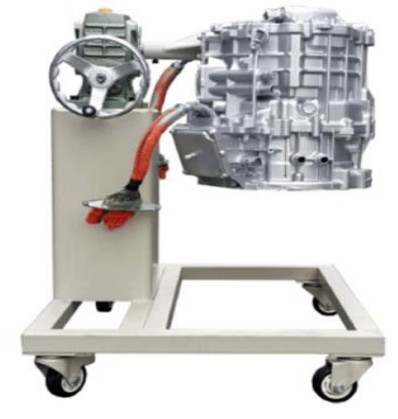

J GQC-X104 新能源混動汽車變速器拆裝實訓臺
一、產品介紹：
選用普銳斯變速器總成，附屬件齊全有效；拆裝中變速器可做軸向任360 o何角度翻轉和靜止。配套大面積接油盤；萬能卡盤，減速器，移動腳輪等，是電動汽車維修培訓機構必備設備之一。配套使用說明書及實訓指導書。
二、基本配置：
1普銳斯自動變速器總成、變速器運轉靈活，無卡滯。
2.減速旋轉機構總成， 60：1的減速比，輕巧轉動。
3.萬能卡盤為國標鋼材焊接而成，安全可靠，不變形。
4.大面積接油盤、大面積工具盤、可使工具、機油、零件三不落地。
5.萬象腳輪使教學更為便捷，一人即可自由移動到教室的任何位置。
三、主要功能
1. 普銳斯變速器的發電機的維修、拆裝
展示變速器發電機的內部結構，了解發電機的工作原理，及拆裝實訓
2.普銳斯變速器的驅動電機的維修、測量
3.變速器發電機的線圈的測量，定子與轉子的連接管理與測量
4. 普銳斯變速器的發電機的維修、拆裝展示變速器驅動電機的內部結構，了解驅動電機的工作原理，及拆裝實訓
5.普銳斯變速器的驅動電機的維修、測量
6.普銳斯變速器維修、拆卸；通過拆裝了解普銳斯自動變速器的內部構造、原理、及基本拆裝工藝
7.普銳斯自動變速器的維修、組裝；通過拆裝，掌握普銳斯自動變速器的基本技術參數，元件之間的間隙配合，活塞膠圈的安裝技巧，變速器閥板的安裝要領及閥板的清洗等操作。
8. 普銳斯自動變速器維修，更換；掌握普銳斯自動變速器的動力傳遞路線，及易損件的更換，包離合器片，鋼板，單項離合器、制動器等。
9. 普銳斯自動變速器的維修，測量及調試自動變速器整體數據的測量，包含摩擦片的測量，鋼板的測量，活塞的密封測試、單項離合器的打滑測試及安裝方向等。
四、實訓項目
1. 普銳斯自動變速器靜態了解，元件的認識等實訓項目；
2. 普銳斯自動變速器結構與原理掌握等實訓項目；
3. 發電機的內部結構與工作原理實訓
4. 驅動電機的內部結構與工作原理實訓
5. 發電機的拆裝實訓
6. 驅動電機的拆裝實訓
7. 普銳斯自動變速器大修工藝實訓項目；
8. 普銳斯自動變速器行星齒輪機構的拆裝實訓；
9. 普銳斯自動變速器行星齒輪機構的數據檢測實訓；
10. 普銳斯自動變速器差速器的拆裝檢測實訓；
11. 普銳斯自動變速器主減速器的拆裝檢測實訓；
五、工藝
1、支架：國標鋼材焊接，電離噴涂工藝制作而成，安全可靠、堅固耐用。
2..移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動教學和穩妥固定。
3..變速器附件完整,能以工作角度鎖止,萬向腳輪臺架,便于教學。
六、技術參數：
1． 外形尺寸： 700×600×1000mm
2． 變速器型號：普銳斯
3． 變速器類別：前驅
4． 適用車型：豐田
5． 減速形式：渦輪蝸桿
6． 減速比：60:1
JG-5058 油電混合動力變速器拆裝實訓臺
一、功能簡介
1.油電混合動力變速器拆裝實訓臺采用翻新豐田普銳斯油電混合動力變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使油電混合動力變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
二、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
1 |
油電混合動力變速器總成 |
附件齊全，易于拆裝 翻新豐田普銳斯 |
2 |
拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm； |
950×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 |
3 |
大面積接油盆 |
660×590×35mm(長×寬×深) |
4 |
減速機構（帶搖手盤等附件） |
|
|
