JGQC-X205 新能源電動汽車電動助力轉向
一、產品簡介
北汽EV160電動汽車電動轉向系統實訓臺，北汽EV160電動汽車轉向機構所有配件及相關附件，連接動力系統、電源管理系統，整車控制系統組成動力轉向系統完整試驗設備，充分展示北汽EV160電動汽車動力轉向系統的結構組成，相關配件的連接關系。布局采用與實車相同不布置方式。該設備能使學員快速掌握北汽EV160電動汽車電動助力轉向系統的工作原理和工作特性。以及工作所需的各種相關條件。從認知了解、快速掌握技術原理，乃至能夠獨立設置故障排除故障等操作。
二、結構組成
北汽EV160電動汽車原車方向機總成，轉向電控單元、組合儀表、網絡電腦、前懸架、方向盤、控制臺、檢測面板、輪胎、可移動式臺架等組成。
三、功能特點
1、真實可運行的電動汽車助力轉向系統，充分展示電動汽車助力轉向系統的組成結構工作原理及工作過程。
啟動點火開關，系統自檢。方向助力開始工作。啟動動力系統拖動車速運轉。方向盤會啟動高速工作模式。助力減輕。
2、檢測功能,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
3、可進行前輪定位檢測與調整；實際掌握前輪前束的實際數值及調整方法掌握傾角數據
4、故障設置功能：
智能考核系統功能
采用雙模式故障設置系統：數字鍵盤故障設置系統和無線網絡智能化故障設置系統。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；
智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分?jǐn)?shù)自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。
6識圖讀圖功能
面板繪有高清晰度系統彩色電路原理圖，（與本系統原廠電路圖相對應）提供識圖讀圖功實訓。
四、制造工藝：
臺架為鋼材焊接而成，并高溫噴塑處理，美觀大方，控制面板采用鋁塑板為面板，后襯塑料板，6個不銹鋼廣告釘固定，美觀大方，采用當前最先進的意大利平板激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用，實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
五、安全措施：
220V或380V電源，配有漏電保護器，使操作安全性大大提高，蓄電池與電器用電設備之間安裝總電源開關；高速、高溫部位，采用安全防護網或護欄，提高操作安全性。臺架經高溫噴塑，美觀大方，堅固耐用。
六、技術參數
1600mm ×1000mm×1200mm(長×寬×高)
車型：北汽EV160電動汽車
系統工作電源：蓄電池60AH/12V

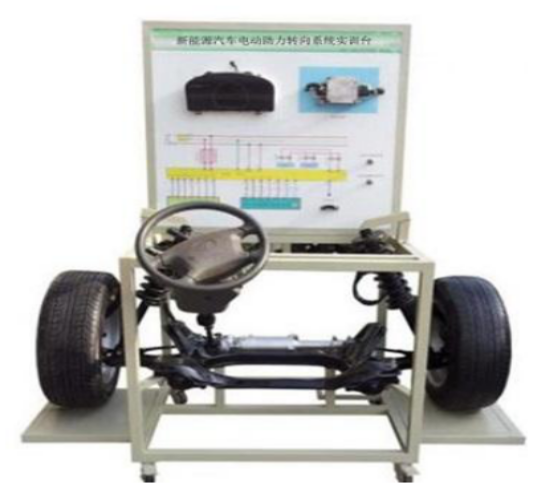

JG-5050 新能源汽車電動助力轉向系統實訓臺
一、產品簡介
新能源汽車電動助力轉向系統實訓臺采用時風純電動汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。
適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2.調節發動機轉速與車速輸出模擬旋鈕，模擬轉速與車速的變化，左右轉動方向盤，完整演示電控助力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型車解碼器，對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1700×1200×1800mm(長×寬×高)
輸入電源；交流220V±10% 50Hz
工作電源；原車電源電壓
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
2 |
動力轉向控制電腦(ECU) |
|
臺 |
1 |
3 |
診斷座 |
|
個 |
1 |
4 |
點火開關 |
|
個 |
1 |
5 |
前橋懸掛機構 |
|
套 |
1 |
6 |
方向盤、轉向柱、電動助力方向機、轉向拉桿 |
|
套 |
1 |
7 |
車輪 |
|
個 |
2 |
8 |
車速信號模擬裝置 |
|
套 |
1 |
9 |
轉速信號模擬裝置 |
|
套 |
1 |
10 |
扭矩傳感器 |
|
套 |
1 |
11 |
扭矩傳感器信號電壓數顯表 |
|
套 |
1 |
12 |
移動臺架(帶自鎖腳輪裝置) |
1700×1200×1800mm(長×寬×高) |
臺 |
1 |
13 |
故障模擬與排除裝置 |
|
套 |
1 |
14 |
DC/DC模塊 |
|
套 |
1 |
|
