新能源的汽車發展和國家的重視， 新能源汽車是我國從汽車大國邁向汽車強國的必由之路，是應對氣候變化、推動綠色發展的戰略舉措。 新能源汽車的設計、管理、維修在現代生活中越來越重要。為了便于人們了解、學習汽車的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司推出新能源汽車系列產品 新能源汽車實訓平臺－新能源汽車創新實訓平臺，客戶可根據需要選擇自己滿意的產品，也可以聯系我們公司根據自己需要來定制產品

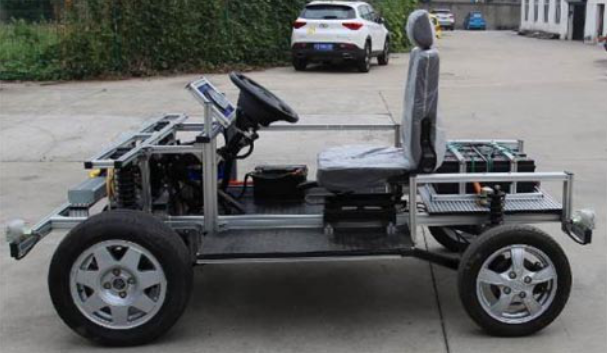

JGQC-X302 新能源汽車實訓平臺
一、設備結構組成
　　 采用電動汽車前橋、方向盤、方向機、電動真空助力泵、制動系統、剎車、油門、高壓電池組、12V系統電源蓄電池、車載充電機、后橋及懸架總成，驅動電機、單速變速器、電機控制器、燈光信號系統、儀表系統、各種長度要求的鋁型材框架材料等組成。

二、設備功能
　　 學生可以通過自己動手組裝電動汽車全過程，來了解電動汽車的結構和工作原理，快速掌握電動汽車的三大電系的控制理論和控制策略。以及電動汽車的機械和電子的綜合利用。充分發揮學生的動手制作能力。
　　 1、電動車的結構組成認知實訓
　　 2、電動汽車的拆解與整車組裝實訓
　　 3、電動汽車電池組的結構組成和工作原理實訓
　　 4、電池組的拆解與整車組裝實訓
　　 5、電動汽車控制器的結構組成和工作原理實訓
　　 6、電動汽車控制拆解與整車組裝實訓
　　 7、電動汽車驅動電機的結構組成和工作原理實訓
　　 8、電動汽車驅動電機的拆解與整車組裝實訓
　　 9、電動汽車單速變速器的結構組成和工作原理實訓
　　 10、電動汽車的變速器的拆解與整車組裝實訓
　　 11、電動汽車的傳動系統的結構組成與工作原理實訓
　　 12、電動汽車的傳動系統拆解與整車組裝實訓
　　 13、電動汽車制動系統的結構組成和工作原理實訓
　　 14、電動汽車制動系統的拆解與整車安裝實訓
　　 15、電動汽車前橋的工作結構組成與工作原理實訓
　　 13、電動汽車前橋的拆解與整車安裝實訓
　　 14、電動汽車的轉向系統的結構組成和工作原理實訓
　　 15、電動汽車轉向系統的拆解與整車安裝實訓
　　 16、電動汽車的后橋、懸架結構組成和工作原理實訓
　　 17、電動汽車的后橋、懸架的拆解與整車安裝實訓
三、設備技術參數
　　 1、外形尺寸：長2600mm*1600mm*1400mm
　　 2、電池組電壓DC72V
　　 3、系統電壓DC12V
　　 4、電機功率：5KW
　　 5、最大功率：9KW
　　 6、額定電流73A
　　 7、最大電流150A
　　 8、前橋：麥弗遜式
　　 9、后橋：整體式連桿式
　　 10、轉向系統：電動助力
　　 11、制動系統：電動真空助力。

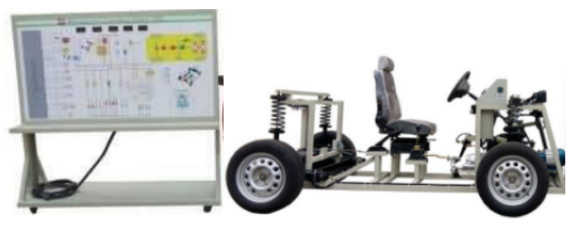

JG-5057 新能源汽車創新實訓平臺

一．產品簡介
新能源汽車創新實訓平臺使用特制的車架底盤及全套電動車電機驅動橋系統研制而成。（地面可真實行駛）；
該設備采用全新 純電動車電機驅動系統實物為基礎，由師生自由搭接實訓平臺。
適用于各類院校對純電動車電機驅動系統動手搭接的教學需要。
動手搭接好后,整套裝置可實現正常啟動、前行、后退、加速、充電等基本工況，演示了純電動汽車動力系統的工作特點。

二、功能特點

1.搭接好后,路面上真實可運行的純電動電機驅動系統，充分展示純電動電機驅動系統的組成結構與工作過程。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車電機驅動系統的工作過程。
3.設備開放式設計,真實器件可自由搭接。
4.電動動力系統臺架采用鋼制框架式結構，整體結構堅固。
5.設備上配置相應的指示儀表，便于過程監控電動動力系統的狀態。
6.器件外標注器件名字，方便教學開展。
7.整套實訓裝置由電動動力系統臺架和控制系統臺架兩大部分組成，兩者之間通過專用航空插頭進行連接。
三、技術規格
1.工作電源：48V
2.電機:48V1KW
3.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
4.外形尺寸：
約120cm×80cm×150cm(動力系統臺架)
檢測面板1240*600*1700mm(控制系統臺架)
四、實訓項目
1.純電動動力系統啟動工況檢測
2.純電動動力系統前進工況檢測
3.純電動動力系統后退工況檢測
4.純電動動力系統停止工況檢測
5.純電動動力系統充電工況檢測
6.純電動動力系統綜合故障檢測
7.師生自由搭接電動車創新實訓
五、基本配置（每臺）
