JGQC-X106
一、系統概述：

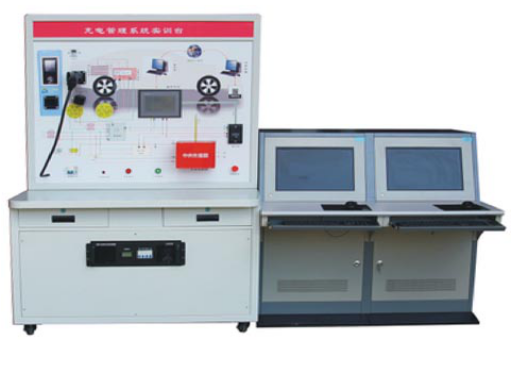

充電管理系統實訓臺該實訓臺采用物聯網技術與新能源汽車充電管理完成完成人機交互過程，刷卡計費過程，完成與BMS的充電交互并將充電需求發送到充電機，控制充電機的充電狀態收集充電機運行數據，異常狀態下自動停機；能實現遠程GPS基本定位和充電樁基本參數監控。充分展示了智能充電系統、BMS管理系統及充電遠程管理系統。
二、技術參數
1、充電樁實驗臺尺寸：1220mm*650mm*1900mm(長*寬*高)；
2、后臺管理及遠程監控主控臺尺寸：1200mm×1040mm×1150(長*寬*高)；
3、輸入電壓：?jiǎn)蜗嗳�～220V±10% 50Hz
4、工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
5、裝置容量：＜3KVA
6、重 量：200Kg
三、系統構成
設備由充電樁實驗臺和后臺管理及遠程監控主控臺組成，包含BMS電池管理系統、供電系統、充電設備、監控系統
1、充電樁實驗臺主控屏和實驗臺連體設計為鐵質雙層亞光密紋噴塑結構，主控屏為鋁塑板噴繪系統連接圖，實驗臺下部設有大功率可調節智能設備負載模擬汽車充電。
2、BMS電池管理系統包含：無線監控管理平板電腦1臺、BMS主控器1套；
可動態監測電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、充電實時控制等。
3、供電系統主要由一次設備（包括開關、變壓器及線路等）和二次設備（包括檢測、保護、控制裝置等）組成，專門配備有源濾波裝置消除諧波，穩定電網；
4、充電設備主要由充電槍，充電檢測設備
5、充電服務器: 提供云平臺，保存用戶控制終端服務器上傳所有充電信息；賬戶管理，用戶登錄設置，用戶名的設置與修改，密碼的設置與修改等
遠程查看所有運營在線充電設備的各種電量信息，包含當前電量，歷史電量，當前充電時間，歷史充電時間，所有充電信息明細及歷史數據分析。
包含以下功能：1）系統狀態短信息報警；2）系統狀態郵箱狀態報警；3）系統微信報警；4）遠程開啟與關閉設備；5）遠程實時充電信息顯示；6）遠程充電信息監控；7）遠程充電狀態報警監控；8）遠程設備登錄碼；9）密碼設定
6、用戶控制終端服務器：用于充電設備后臺管理，修改設備各種控制模式，查看充電設備所有設備狀態的并可修改各項功能。設備通過本服務器與Internet連接，上傳保存所有充電信息；賬戶管理，用戶登錄設置，用戶名的設置與修改，密碼的設置與修改等；
打印數據，連接打印機，可實時打印充電系統是各種數據信息，充電曲線圖等。
充電信息顯示，顯示充電管理系統的各種信息。
歷史電量查詢，微信關注，卡片充值，用戶信息登記等
7、充電樁客戶端采用7寸觸摸屏，充電模式選擇包含金額模式、電量模式、時間模式、充滿模式；主菜單包含通訊狀態、充電槍連接狀態、管理員、版本信息、操作說明；主界面包含運行指示、充電指示、故障指示、充電電壓、充電電流、充電時間、剩余時間、消費金額、當前電價、卡內余額、開始充電按鈕、結束充電按鈕、充電模式指示。
8、實訓臺架上部為檢測面板，中部為2個抽屜，下部為箱柜，用于安裝設備所需附件。
9、監控平臺為琴臺式雙電腦顯示屏，雙控制臺，獨立后箱柜，每個箱柜一臺主機。
10、移動終端設備（自備）：選用安卓智能手機或者平板電腦； 1）手機app數據查詢充電樁狀態2）充電樁歷史數據查詢3）充電樁數據分析統計4）充電樁短信報警5）充電樁微信報警6）充電樁微信反向控制7）二次開發四、實訓內容
1.充分展示新能源充電管理系統的結構組成；
2.了解充電系統的工作過程；
3.演示新能源充電管理系統智能控制；
4.新能源汽車充電系統的監控與管理；
5.充電槍的結構特點與行業標準；
6.充電管理系統的多渠道原理與控制；
7.充電管理系統云平臺數據讀寫；
8.遠程用戶終端的登錄、控制與報警檢測；
JG-5036 新能源汽車充電管理系統實訓臺
一、產品簡介

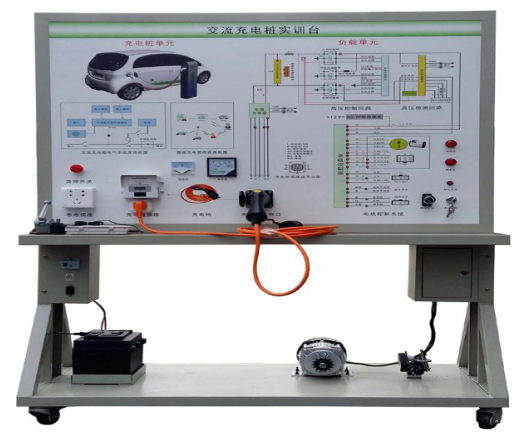

新能源汽車充電管理系統實訓臺完整展示了新能源汽車充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障。
配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。
二、功能特點
1.詳細的原理框圖展示，真實可操作運行的充電系統與電機驅動系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電與電機驅動系統的工作原理。
3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，電機驅動系統組件，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機與電池等模塊與操縱開關。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
8.配套汽車多媒體教學軟件（16合一）（投標時需現場演示十分鐘，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、產品組成
電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成，可移動的臺架。
四、技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流：最大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
五、實訓項目
1.交流充電樁內部電路原理實訓
2.交流充電樁的部件組成及作用實訓
3.交流充電樁的操作方法實訓
4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓
5.故障設置、排除思路和方法實訓
6.智能充電卡片、充值軟件應用實訓
六．基本配置(每臺)
序號 |
名稱 |
規格型號 |
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm |
2 |
充電樁組件 |
國標220V16A,3.5KW |
3 |
充電插座與充電槍 |
國標 |
4 |
智能充電卡片、充值軟件 |
配套 |
5 |
電動車電機 |
48V1KW |
6 |
電動車電機控制器 |
48V1KW |
7 |
油門踏板，制動踏板，動力電池組 |
配套 |
8 |
模擬指示燈 |
配套 |
9 |
操作開關 |
配套 |
10 |
直流接觸器 |
配套 |
11 |
移動臺架 |
1240×600×1700mm (帶自鎖腳輪裝置) |
12 |
故障模擬與排除裝置 |
配套 |
13 |
保險絲盒 |
配套 |
14 |
保修卡/合格證 |
配套 |
15 |
教師手冊 |
配套 |
|
