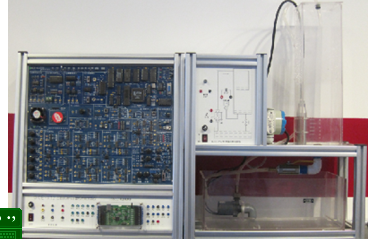

序號 |
產品名稱 |
參數 |
備注 |
1 |
實訓
控制平臺 |
采用 工業級全鋁合金框架結構 , 非鈑金加工。鋁合金規格 30*30mm ，控制臺背后采用門式結構，配置門鎖，方便維修檢修。
整體尺寸 : 500×200×500 mm
輸入電壓： 220V ±10% 50HZ
輸出電壓 / 電流： +5V/2A ， +l2V/0.2A ， -l2V/0.2A |
|
2 |
模塊電路 |
（ 1 ）系統采用 Intel 8088 作為系統的控制計算機，擴展 EPROM 采用 W27512 ，存儲空間 64K, 擴展 RAM 采用 HM62256 ，存儲空間 32K ，鎖存譯碼采用 CPLD 器件 ispLSI 1032E 。
（ 2 ）信號源發生單元電路：正弦波、方波、斜波及拋物波，信號周期在 2 毫秒至 30 秒之間可調；
（ 3 ）采樣保恃器及單穩單元電路；
（ 4 ）運算模擬單元電路；
（ 5 ）非線性單元電路；
（ 6 ）狀態指示燈單元；
（ 7 ） D/A0832 數 / 模轉換單元電路；
（ 8 ） A/D0809 模 / 數轉換單元電路；
（ 9 ）單節拍脈沖發生單元；
（ 10 ）電位器單元；
（ 11 ）－ 5V 電源發生單元；
（ 12 ） ULN2803 驅動單元；
（ 13 ）直流電機模塊單元 ( 帶反饋 ) ；
（ 14 ）步進電機模塊單元；
（ 15 ）信號測量單元： 采用 PC 軟件實現雙蹤示波器、頻率特性分析等功能。
（ 16 ）特殊運算環節單元；
（ 17 ）可變電阻器組單元；
（ 18 ）微型溫度控制單元； |
|
3 |
上位軟件 |
系統為嵌入式控制計算機配有高度可視化的源語言級集成開發環境，集控制程序開發、調試和實驗測量分析于一體，支持匯編源語言級的編程和調試。系統還提供有一組先進的虛擬儀器功能，為用戶創造了集控制系統設計、電路構造、系統調試和測試分析諸功能一體化的實驗環境：
(1) 雙蹤超低頻數字存儲示波器：具有實時測量和顯示、波形回放、游標測量、波形存貯等功能。
(2) 頻率特性分析儀：可顯示系統各頻率點的時域相應波形并進行分析，以半自動掃頻測量方式進行測量，測量完畢后即可產生極坐標圖和波特圖，由此顯示出系統的頻率特性，同時還具有圖形保存功能。
(3) X_Y 測量：將兩路測量信號以 X_Y 坐標的形式顯示，具有波形刷新和波形存貯功能，可應用于非線性系統的實驗特性研究。 |
|
4 |
YW 單容液位控制系統 |
采用 工業級全鋁合金框架結構 , 非鈑金加工。鋁合金規格 30*30mm 。
整體尺寸 : 520×200×660 mm
由有機玻璃水箱，水槽、水泵、和液位壓力傳感器、控制閥門、水管、 24V 開關電源等部件組成。
（ 1 ）水箱，水槽：采用 7mm 厚度透明有機玻璃材料，水箱正面標有水位標尺，內部有設有緩沖槽。
（ 2 ）水泵：直流 24V ，直流無刷，磁力驅動， 可調速控制流量 ; 靜態楊程 6 米 ; 最大流量 960L/H; 工作壽命大于 20000 小時 ; 具有缺水自動保護功能 ; 防護等級： IP68 。
（ 3 ）液位壓力傳感器：
全封閉式電路，具有防潮、防結露、防滲漏功能 ; 測量形式及范圍 0 ～ 1 ～ 200mH2O
允許過載： 2 倍滿量程壓力
工作溫度： -20 ～ 80℃
溫度補償： -10 ～ 70℃
存儲溫度： -40 ～ 80℃
輸出信號：（ 0 ～ 5)V 三線制
供電電源： 15 ～ 36 VDC( 標定電壓 24VDC)
外殼材料： 304 不銹鋼 O 型圈 氟橡膠
電 纜：專用防水透氣電纜
防護等級： IP68( 壓力傳感器部分 )
（ 4 ）開關電源：配置高性能 DC24V/1.5A 開關電源。 |
|
5 |
數據
采集卡 |
（ 1 ） 核心 CPU 芯片采用 32 位 RISC ARM STM32, 使用實時操作系統 RTOS ；
（ 2 ） USB2.0 通訊接口；
（ 3 ） 支持 LabVIEW, CVI, Matlab, C++ 二次開發接口；
（ 4 ） 模擬量輸入： 14 位 ADC 分辨率率，支持同時 8 路單端輸入或者 4 路差分輸入；
（ 5 ） 模擬量輸出： 12 位 DAC 分辨率率， 2 通道輸出；
l 直流電壓范圍： 0~5V ，波形輸出支持正弦，方
波，鋸齒，三角波任意波形
（ 6 ） 數字量輸入輸出：支持 8 路輸入輸出，集電集開漏輸出，電平方式： 5V TTL 。
（ 7 ） 計數器 / 脈沖輸出：通道數： 1 通道；最高計數頻率： 5Mhz ，分辨率： 32 位，計數范圍： 0~65535 |
|
6 |
導線 |
配置錐形頭鎖緊式連接線， 2mm 規格，接觸安全可靠。 |
|
7 |
輔材 |
電子版 WORD 文檔、保修卡、電源線、光盤盒等 |
|
8 |
完成的
實訓項目 |
（一）自動控制原理 實驗項目
1 、 典型環節的模擬研究
2 、 典型系統瞬態響應和穩定性
3 、 系統校正
4 、 控制系統的頻率特性
5 、 典型非線性環節
6 、 非線性系統（一）
7 、 非線性系統（二）
8 、 采樣系統分析
9 、 采樣控制系統的校正
10 、態反饋（極點配置）
（二）計算機控制技術
1 、 A/D ， D/A 轉換
2 、采樣保持器
3 、數字濾波
4 、積分分離式 PID 控制
5 、最小拍有紋波系統實驗
6 、最小拍無紋波系統實驗
7 、大林算法控制
8 、非線性控制
9 、解耦控制
10 、綜合控制實驗
（三）控制系統應用
1. 直流電機閉環調速實驗
2. 溫度閉環控制實驗
3. 步進電機調速實驗
4. 單容液位控制系統實驗 |
|
