JGLY-L1 樓宇空調監控系統實驗實訓裝置

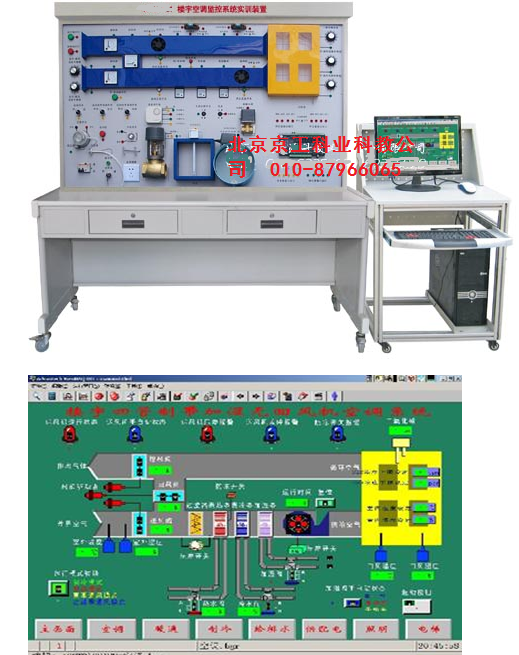

樓宇空調監控系統軟件界面 ( 1 )裝置組成: 樓宇空調監控系統實驗實訓裝置,元器件均采用實物,整個實訓裝置主要由數字控制器、 LON 卡、溫度控制器、傳感器、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。 ( 2 )系統實訓功能: 能進行各種空調系統控制操作的演示、 DDC 控制器的操作與編程、新風機控制、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接,系統軟件的組態、配置與控制,線路的設計與連接、故障的設置、判斷及排除等實驗和實訓,并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。 ( 3 )系統技術指示: a 、工作電壓:單相三線 220V±5% 50Hz b 、整機容量:< 300W c 、外形尺寸: 1500mm×700mm×1800mm d 、安全保護:具有漏電自動保護裝置 e 、故障設置:具有故障設置系統 ( 4 )可以做的實訓項目 : 實訓項目一:設備的安裝操作 實訓項目二:系統接線操作 實訓項目三:新風溫度測量 實訓項目四:回風及室內溫度測量 實訓項目五:空調機組的啟停、故障檢測操作 實訓項目六: DDC 現場控制器編程檢測 實訓項目七:壓差開關控制操作 實訓項目八:風閥驅動器的安裝調試操作 實訓項目九:線路故障的判斷與處理 實訓項目十:設備故障的判斷與處理 實訓項目十一:設計并安裝一個簡易應用 實訓項目十二:設計有關控制點位信息表格 實訓項目十三:組態軟件設計實訓項目 實訓項目十四:系統調試實訓項目
