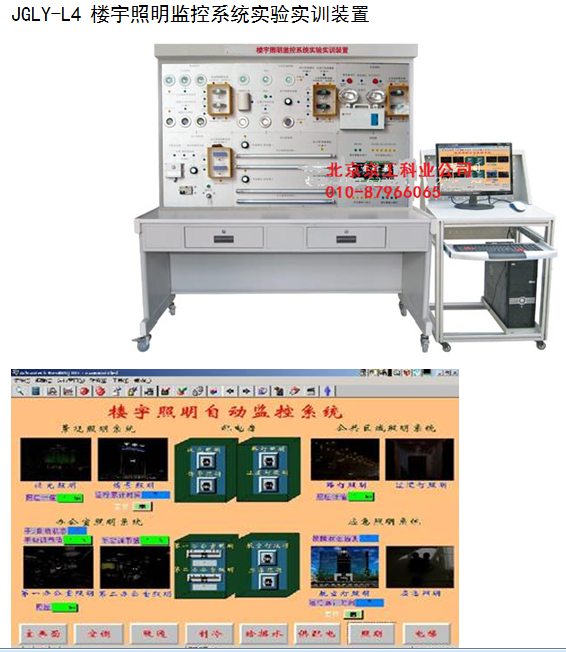

JGLY-L4 樓宇照明監控系統實驗實訓裝置


　　　　　　　　　　　　　　　　　　　　 樓宇照明監控系統軟件界面

（ 1 ）裝置組成：
　　 樓宇照明監控系統實驗實訓裝置，控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
（ 2 ）系統實訓功能：
　　 能進行各種燈光照明系統操作演示、直接數字控制器（ DDC ）的操作與編程、時鐘控制的編程與操作、照度自動調節控制、動靜探測控制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中其它設備聯網進行各種綜合實訓。
（ 3 ）系統技術指示：
a 、工作電壓：?jiǎn)蜗嗳�線 220V±5% 50Hz
b 、整機容量：＜ 300W
c 、外形尺寸： 1500mm×700mm×1800mm
d 、安全保護：具有漏電自動保護裝置
e 、故障設置：具有故障設置系統
（ 4 ）可以做的實訓項目：
　　 實訓項目一：公共區域照明控制與操作實訓
　　 實訓項目二：辦公室照度自動調節控制與操作實訓
　　 實訓項目三：景觀照明控制與操作實訓
　　 實訓項目四：情景照明控制與操作實訓
　　 實訓項目五：應急照明控制與操作實訓
　　 實訓項目六：手動遙控器控制與操作實訓
　　 實訓項目七：線路故障的判斷與處理
　　 實訓項目八：設備故障的判斷與處理
　　 實訓項目九：設計并安裝一個簡易應用系統
　　 實訓項目十：組態軟件設計實訓項目
