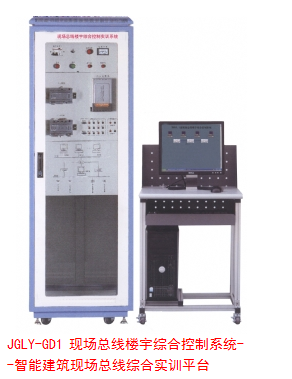

JGLY-GD1 現場總線樓宇綜合控制系統 -- 智能建筑現場總線綜合實訓平臺

　　一、系統特點
1. 各子系統基于 DDC 模塊和 LON 總線實現現場總線控制，技術性強
2. 具備 IBMS 系統中兩級網絡和三層管理 ( 控制 ) 的典型結構，代表性強
3. 對于控制器使用 Lontalk 協議的所有子系統都可以方便于集成到該系統中來，開放性強

二、技術參數
1. 輸入電源： AC220V ± 15% ， 50Hz
2. 環境溫度： -20 ℃～ +45 ℃
3. 裝置容量：＜ 1kVA
4. 外形尺寸： 600mm × 600mm × 1290mm
5. 安全保護：具有漏電自動保護裝置
三、實驗項目
1.IBMS 系統實驗
(1) 系統結構與設備認識
(2)DDC 模塊的開發使用
(3)LON 網絡開發應用（ LON 網組建）
(4)B/S 網絡開發應用（ B/S 網絡組建）
2. 子系統實驗
(1) 根據集成系統中的不同子系統可以完成相關實驗項目
四、基本配置
1. 控制柜
　　 控制柜由電源開關、電源指示、電壓指示儀表、保險絲、 LonWorks/IP 服務器、交換機等部件組成，可完成 IBMS 系統網絡集成功能。
2. 監控軟件
　　 配備 IBMS 監控系統軟件，可以實現對中央空調、供配電、抄表、安防等系統的全監控；提供相關組網和組態軟件，可以讓學生自行設計網絡系統和監控界面。
3. 豪華型電腦桌
　　 桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀；電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定。
