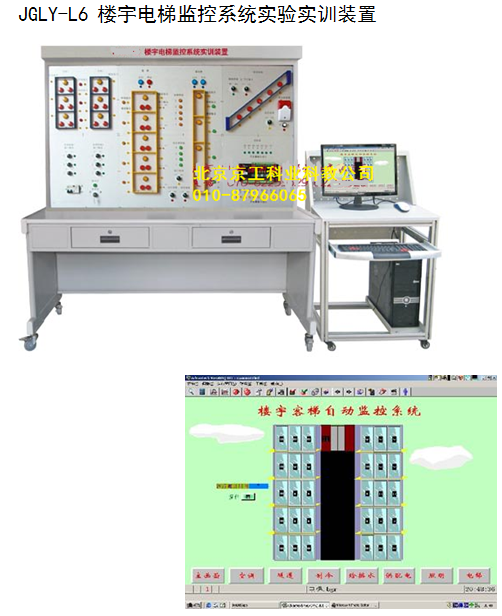

JGLY-L6 樓宇電梯監控系統實驗實訓裝置



（ 1 ）裝置組成：
樓宇電 梯監控系統實驗實訓裝置 的控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、指示燈、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
（ 2 ）系統實訓功能：
　　 能進行各種電梯控制系統操作演示、直接數字控制器（ DDC ）的操作與配置、電梯正常運行狀態的監控、電梯故障報警狀態的監控、電梯事故保護控制、電梯聯動保護控制、兩臺電梯的群控，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中其它設備聯網進行各種綜合實訓。
（ 3 ）系統技術指示：
a 、工作電壓：單相三線 220V±5% 50Hz
b 、整機容量：＜ 300W
c 、外形尺寸： 1500mm×700mm×1800mm
d 、安全保護：具有漏電自動保護裝置
e 、故障設置：具有故障設置系統
（ 4 ）可以做的實訓項目：
　　 實訓項目一：電梯設備認識實訓
　　 實訓項目二：大型的客梯監控實訓
　　 實訓項目三：觀光梯監控實訓
　　 實訓項目四：自動扶梯監控實訓
　　 實訓項目五：對電梯系統運行狀態、啟�？刂�、故障檢測實訓
　　 實訓項目六：各相關參數設置測量實訓
　　 實訓項目七：線路及設備故障的判斷與處理
　　 實訓項目八：設計并安裝一個簡易應用系統
