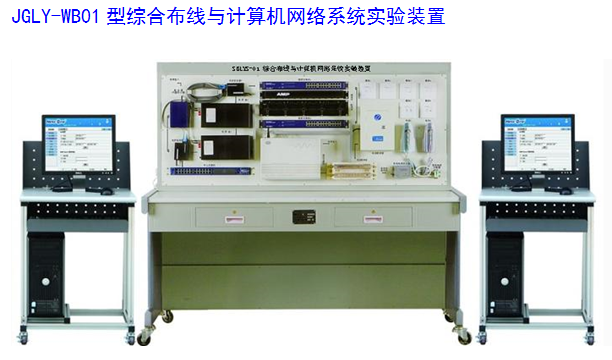

JGLY-WB01 型綜合布線與計算機網絡系統實驗裝置
一、系統概述 綜合布線與計算機網絡系統實驗裝置，是智能建筑通訊自動化系統的重要組成部分，也是建筑物實現內部通訊及外部通訊的信息通路，是數據、信號交換與處理的重要環節。建筑物內部與外部信息（語音信息、數據信息、視頻信息等）使用單位的信息交流、交換，都需通過綜合布線與計算機網絡系統來實現。 二、系統結構 綜合布線系統主要由數據網絡、語音網絡、有線電視網絡三大部分組成。其中數據網絡為計算機網絡系統，語音網絡為電話網絡系統。 1 、數據網絡 數據網絡由路由器、中心交換機、光纖收發器、光纖盒、樓層交換機、理線環、配線架、信息模塊等組成。 2 、語音網絡 3 、有線電視網絡 三、系統特點 1 、綜合布線與計算機網絡系統實驗裝置，內容豐富，既含有計算機數據網絡，又含有電話語音網絡和有線電視網絡； 2 、系統完整，它包含了綜合布線的工作區子系統、水平干線子系統、管理區子系統、垂直干線子系統和設備間子系統； 3 、裝置中所采用的部件均是實際工程中所用的知名品牌，有較強的實用和通用性； 4 、數據網絡結合了光纖和雙絞線兩種布線網絡，包含了 568B 、 568A 兩種 RJ45 接線方式； 5 、路由器帶有防火墻功能，中心交換機支持 VLAN 、 WEB 網管、集群管理、系統日志等功能；支持多種配置方式。 四、技術參數 輸入電源：單相三線～ 220V±10% 50Hz/60Hz 環境溫度： -20 ℃ ～ +45 ℃ 裝置容量：＜ 0.5kVA 外形尺寸： 1668mm×805mm×1484mm 安全保護：具有漏電自動保護裝置 五、實驗項目 RJ45 插頭的跳線制作與測試 工作區子系統的認識及組建 水平布線子系統的認識及組建 管理子系統的認識及組建 垂直干線子系統的認識及組建 路由器的使用與設置 中心交換機的使用與編程 設備間子系統的認識及組建 數據網絡的故障設置 語音跳線的制作 程控交換機的認識及編程 語音網絡的認識及系統組建 數據網絡的故障設置 有線電視網絡的認識 局域網的認識與組建 六、基本配置 1 、電源控制屏（鐵質雙層亞光密紋噴塑結構） 交流電源：單相 220V 50Hz ，帶有過流保護裝置。 2 、實驗桌 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。 3 、路由器 支持 CSMA/CD 、 PPPoE 、 PPP 、 IP 、 ARP 、 DHCP 、 TCP 、 UDP 、 HTTP 、 FTP 、 DNS 基本協議；支持靜態路由和動態路由 (RIP1/RIP2) ；具有網絡地址轉換 (NAT) 屏蔽外部的攻擊，具有鎖定特定端口、鎖定特定 IP 、鎖定特定目標 URL 的能力；提供虛擬服務和 DMZ 方式的 Internet 訪問；基于 WEB 的管理界面，登錄密碼驗證，廣域網口和局域網口的 MAC 地址配置， WAN 接口具有 DHCP 客戶端能力， LAN 接口提供 DHCP 服務器， DNS 代理，遠程管理，恢復出廠默認配置；最大連接主機數： 100 臺；網絡吞吐量：最高 80Mbps ；內建防火墻，產品采用全新的集成安全設計模式，將安全設計滲透到每個模塊、每個協議、每個業務流程中，為實現企業網絡的安全防護帶來最有效的保障； WAN 端口支持多種基于以太網的 INTERNET 連接模式： PPPoE( 虛擬撥號 ) 、動態 IP( 即 DHCP 客戶端 ) 和靜態 IP 。 4 、中心交換機 具有 24 個 10/100M 以太網端口，支持全、半雙工、 VLAN ；命令行接口配置；支持 Telnet 遠程配置；通過 Console 口配置；遠端撥號； SNMP V1/V2/V3 ； iManager N2000 及 QuidView 網管系統； WEB 網管；支持集群管理； RMON （ Remote monitor ） 1 ， 2 ， 3 ， 9 組 MIB ；系統日志等，并具有網管功能。 5 、多模光纖收發器 支持 10/100Mbps 自適應和全雙工 / 半雙工自動轉換功能；采用高效交換功能核心芯片，內有大容量的包緩沖器，支持直通或存儲轉發機制，具有二層交換的所有硬件功能，可以通過狀態指示，提供豐富的差錯檢測功能；雙絞線接口可選擇交叉 / 直通連接，具有交叉電纜和直連電纜轉換開關；優質的光收發一體模塊有良好的光和電氣特性，保證數據傳輸可靠，工作壽命長， 該模塊傳輸動態范圍在 30dB 以上；提供四個 LED 指示器方便診斷及監視網絡狀態：電源、 UTP 連通 / 運行、光纖連通 / 運行、沖突等；采用四層電路板設計，先進的表面焊接流水線加工生產，模塊工作穩定，數據傳輸平穩，抗干擾能力強。 6 、樓層交換機 支持 IEEE802.3 10Base-T 、 IEEE802.3u 100Base-TX 網絡標準、 CSMA/CD 協議；具有 10/100Mbps （半雙工）、 20/200Mbps （全雙工）傳輸速率； LED 電源指示燈、 LINK/ACT 、 10/100M ；支持 UTP/STP 3 類或 5 類電纜媒體介質； 24 個 RJ45 端口；通過 FCC Part 15 Class A ， CE 認證。 7 、程控交換機 2 路輸入， 8 路輸出，模擬空分交換制式；音頻撥號方式。 主要功能： 1. 電腦話務員，停電直通； 2. 來電顯示，人工值班； 3. 彈性編碼，直撥外線； 4. 等級設置，通話保密； 5. 特許撥號字頭，呼出限制； 6. 代接功能，三方通話； 7. 強插和監聽，數碼錄音； 8. 出局外線連接，音樂保留。 8 、其它 具有光纖收發模塊、 24 口配線架、 24 口理線環、 110 100 對配線架、電話配線箱、 J45 模塊和 RJ11 模塊。 9 、豪華型電腦桌 桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定。
