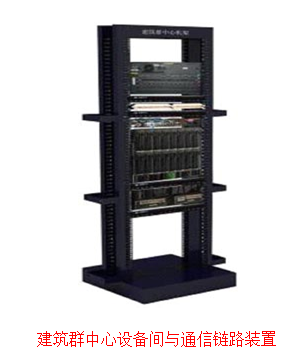

JGBAS-BX1 建筑群中心設備間與通信鏈路裝置

一、結構：
　　 模擬 CD 和建筑群子系統，包含中心設備間和干線兩個部分，是實訓室的有源交換設備和無源布線系統匯聚的場所，提供布線系統展示和運作的功能；干線由語音和數據鏈路組成，結構上即由設備間通過橋架連接至綜合布線實訓操作臺或工程項目模擬建筑的樓宇設備間 BD ，并預留足夠的長度供學生作主干端接訓練。

　　二、基本配置：
42U 黑色開放式立式機架 1 臺，帶 2 個垂直理線槽、地彈式電源插座及信息插座各 1 個；
　　 網絡交換機 1 臺， 24 個 10/100M 自適應端口；
RJ45-SC 光纖收發器 1 對；
　　 機架式網絡服務器 1 臺， Intel Xeon CPU ，主頻 ≥2GHz ，內存 2GB ，硬盤 500GB ，帶 19 吋液晶顯示器、滑軌；
　　 語音交換機 1 臺， 4 外線 48 分機， 1 部專用話機；
24 口 cat5e 模塊式配線架 1 個；
100 對 110 語音配線架 1 個；
　　 理線架 2 個；
12 口 SC 光纖配線架 1 個。
三、其它連接線材：
SC 尾纖 24 條；
　　 彩色 cat5e 2 米跳線 24 條；
110-110 1 對跳線 6 條；
110 － RJ45 1 對跳線 6 條；
SC-SC 3 米雙工光纖跳線 6 條；
cat3 室內 25 對線纜 100 米；
　　 室內多模 6 芯光纜 100 米；
cat5e 非屏蔽網線 1 箱；
2*3 電源插座 1 個。
四、實訓功能說明：
　　 展示綜合布線設備間機柜（建筑群中心機架 CD ）的安裝規范、標識規范、運作原理，同時接入校園網，不僅讓綜合布線實訓室形成一個互聯互通的真實網絡結構，而且可以讓學生直觀的認識、了解建筑群布線中心設備間的基本架構。讓學生能直觀生動地認識和學習綜合布線設備間子系統的構成和運作。
