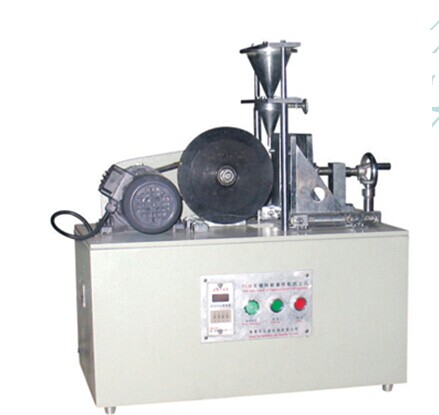

JG-WM02 型 陶瓷無釉磚耐磨性能試驗儀
一、 概述
JG-WM02 型 陶瓷無釉磚耐磨性能試驗儀采用電動液壓加荷機構和采用多組彈簧實現勻速加荷。滿足 GB/T3810.4-2006 陶瓷磚 - 斷裂模數和破壞強度的測定，也適用于測量工程陶瓷、電瓷、日用陶瓷、陶管、磚瓦制品的抗折強度，抗壓強度之用。更換夾具還可以用于測定耐破性能，抗壓強度等參數。更換壓具該儀器還適用下列標準，實現一機多用。
JG-WM02 型 陶瓷無釉磚耐磨性能試驗儀采用了擺線針齒嚙合行星傳動原理的減速機構，具有結構緊湊、傳動平穩、噪音低、輸出傳速恒定等特點。試驗時間可預置，并具有數字顯示功能，達到預定時間，電機自動停止轉動。
JG-WM02 型 陶瓷無釉磚耐磨性能試驗儀符合 GB/T3810.7 — 2006 《無釉磚耐磨試驗方法》及 ISO/DIS10545/6 — 94 《無釉磚耐深度磨損試驗方法》， GB/T12988-91 《無機地面材料耐磨試驗方法》對試驗儀器的要求。適用于所在有無釉磚、馬賽克，水泥路面磚等脆性材料的耐磨試驗。是為完善建筑陶瓷及配件生產企業的檢驗條件，提高檢測水平，確保產品質量必備的檢驗用儀器設備之一。
主要技術參數
1 、磨輪轉速 75 ± 4r/min 恒定，磨輪一直徑 200 ± 0.2mm ，厚度 10 ± 0.1mm ，硬度 HB500 以上；（適用 GB/T3810.7-2006 ）磨輪二直徑 200 ± 0.2mm ，厚度 70 ± 0.1mm ，硬度 HB500 以上；（適用 GB/T12988-91 ）；
2 、試樣尺寸： 100mm × 150mm ；
3 、磨料采用其粒度為 ISO8486-1986 中規定的 F80 白色熔融氧化鋁；
4 、貯料斗容積大于 5L ；
5 、試驗時間可預置，數字顯示；
6 、施壓砝碼一質量為 2.5 ㎏（適用 GB/T3810.7-2006 ）；施壓砝碼二質量為 14 ㎏（適用 GB/T12988-91 ）；
工作原理及結果評定
本試驗儀由動力傳動部分、試樣夾具部分、磨料貯供部分及電氣控制部分組成。磨輪以恒定轉速轉動，通過施壓砝碼以一定壓力使試樣接觸摩擦鋼輪，磨料按規定流量均勻進入研磨區，在磨料的作用下使試樣表面產生磨坑。通過測量試樣表面的磨坑弦長（精確至 0.5 ㎜），計算磨坑體積來表示試樣的磨損程度。每塊試樣以兩個部位的平均磨損體積進行評定。
|
