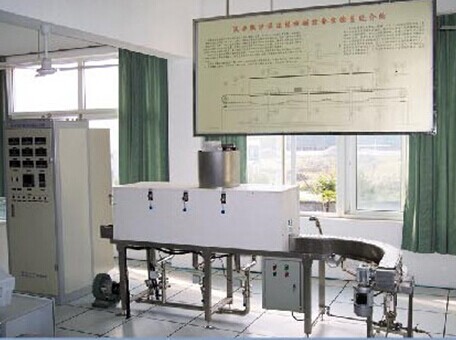

JGPS-02 型 生產流水線綜合控制系統實驗教學裝置
專利產品）是具有廣泛工業應用背景的典型工業流程生產裝置，該實驗裝置是大型綜合性過程控制實驗裝置，擁有數個國家專利�？梢阅M工業履帶式加熱爐（退火爐）生產流水線系統的預熱、升溫、恒溫、冷卻四個工作過程，采用先進的智能控制系統，具有良好的人機界面。為檢測技術、計算機控制系統、自動控制原理、自動控制工程等相關課程提供實驗教學及科研平臺。
一 、系統特點：
1. 采用多種檢測手段獲得物料的機械位置、物料移動速度，進風溫度、爐膛溫度、進風量等信息并輔以先進控制手段，模擬并控制退火爐的預熱、加溫、恒溫、冷卻四個工作過程。
2. 采用先進的智能分布式控制系統，可設置多臺實驗工作站為學生提供實驗平臺，可多人同時進行各種自動化檢測與控制的相關實驗
實驗裝置特色
1. 構思巧妙，與生產實際緊密聯系，有利于培養學生的實際動手能力和分析解決實際問題的能力。
2. 實驗內容豐富，可以覆蓋所有過程控制課程大綱要求。
3. 裝置設計遵循先進性、靈活性、開放性等原則，無論軟硬件均可根據實驗內容的不同而自由配置，開設綜合型、設計型實驗，更新實驗內容。
4. 裝置采用先進的傳動與輸送技術，外觀美觀大氣，富有時代氣息。
5. 設計安全可靠。
6. 操作簡單，維護方便。
二、技術指標
1. 工作電源：三相五線、 380VAC ， 50Hz
2. 整機容量：≤ 2KVA
3. 外形尺寸： 2800 × 700 × 1000mm
4. 涵蓋液位、流量、溫度、流水線調速控制等多種過程控制參數
5. 溫度檢測系統 12 套， 0 ～ 300 ℃，精度 0.5%
6. 液體流量檢測系統 1 套， 0 ～ 3m3/t ，精度 0.5%
7. 氣體流量檢測系統 3 套， 0 ～ 10m/s ，精度 1%
8. 流水線速度變頻控制系統 1 套， 2 ～ 10m/min
9. 控制閥 4 套
10. 智能 PID 控制功能，無超調，能快速響應外部擾動，操作簡易。前面板防水結構允許使用于耐受直接淋水場合（選件）
11. 加熱器具備斷路報警，斜坡 / 保溫等功能
12. 變頻控制器 2 套
13. 電機變頻控制系統 2 套
14. 位置檢測（≥ 5mm ）
15. 能源計量
16. 模擬工業生產流水線復雜對象系統一套，模擬工廠的生產環境（包括生產工藝設備等）
17. 電氣柜（帶過流安全保護、穩壓電源等）
18. 實驗操控臺（符合人體工程學要求）
三、實驗內容
1. 多變量過程控制系統組成認識實驗
2. 模擬工業對象流程設計實驗
3. 過程控制及檢測儀表實驗
4. 自動控制方案設計實驗
5. 智能調節儀表、智能變送器操作、設定實驗
6. 位置檢測實驗
7. 液位對象動態特性測試實驗
8. 溫度對象動態特性測試實驗
9. 流量對象動態特性測試實驗
10. 溫度控制系統實驗
11. 步進電機控制實驗
12. 變頻電機控制實驗
13. 能耗制動控制實驗
14. 系統辨識與建模實驗
15. 工業參數檢測實驗
16. 遠程數據采集實驗
17. 流水線運動控制實驗
18. 報警控制實驗
19. 紅外自動檢測實驗
20. 旋轉運動控制實驗
21. 溫度控制實驗
22. 液位控制實驗
23. 壓力控制實驗
24. 串級控制系統實驗
25. 先進控制算法實驗
|
