JG-LZN01 型 智能樓宇綜合自動化實訓裝置

產品概述：

     采用了現代樓宇自控 BA 系統設計而成，樓宇自動化系統是智能樓宇的主要系統之一，是實現智能樓宇舒適、節能和高效目標的關鍵系統。 樓宇自動化系統 監控的對象主要為中央空調、照明、給排水、電梯、供配電、暖通、冷凍機組、等機電設備。熟悉掌握對這些設備的控制編程是學習樓控不可缺少的重要內容。但通常由于這些設備結構復雜、價格昂貴且體積龐大。如學生   采用實物對這些設備進行編程訓練，一方面因場地條件所限難以實現，另外設備   投入成本太高，訓練過程中也往往會由于學生的失誤而造成設備的損壞，大大增   加實訓成本。

為解決學生進行 樓宇自動化系統 監控編程訓練的需求，公司專門設計開發了一種性價比極高的樓宇自動化系統實訓教學裝置。它采用操作臺式的結構，配置有  DDC  控制器、模擬控制對象、計算機（配  17" 液晶屏）及配套的   控制器編程軟件�？刂破骱涂刂茖ο缶�采用模塊化結構，可根據實際使用需要選用樓宇專用品牌的  DDC  控制器（四種種不同的控制器）和控   制對象。學生借助操作臺上所配置的設備完全可進行  DDC  控制器的編程訓練和上   位機畫面的組態訓練。 DDC  控制器與被控子系統模塊的連接完全由學生根據自己   的設計進行接線，各被控子系統模塊結構清晰，畫面圖文并茂、形象逼真，各測   控點狀態直觀。計算機內安裝有  DDC  控制器的編程軟件和上位機監控畫面組態軟件，編好的控制器程序通過通訊線可方便的下載到控制器中。

實訓裝置擴展功能強大，可進行樓宇系統 3D 防真模塊聯網實訓，用總線型擴展端口，再開發性能強大。

實訓裝置可進行的實訓項目完全按照國家新職業“智能樓宇管理師”培訓及   考核內容的要求進行設計，功能齊全，操作方便實用，外觀設計新穎美觀，是進行樓宇自動化實訓教學的理想設備。

設備參數及性能：

（ 1 ）裝置組成：

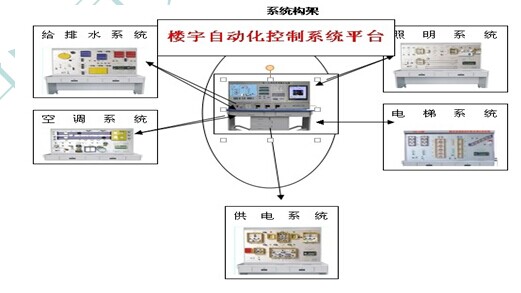

本系統全部器件均采用實物，整個實訓裝置主要由網卡、組態軟件、配置軟件、控制軟件系統等組成。

本系統配備有 HW-5201 、 HW-5202 、 HW-5203-HW-5207 ，等四種控制器，配備一個 LO 采集卡，采用 LON 總線網絡傳輸。

1 、 HW-5201 通用程序，空調控制功能模塊， 2 個運行時間累計功能模塊， 2 個小狀態機功能模塊，一個大狀態機功能模塊，十一個通用輸入功能模塊以及早個通用輸出功能模塊。

2 、 HW-5202 通用程序，內嵌了一個模擬量功能模塊，一個任務列表模塊， 3 個運行時間累計民， 3 個小狀態機功能模塊， 1 個大狀態機功能模塊， 2 個類型轉換功能模塊， 11 一個通用輸入口功能模塊以及時個數字輸出口功能模塊

3 、 HW-5203 內嵌了解到 17 個數字量輸入功能模塊， 1 個運行優化功能模塊以及時行樂個小狀態機功能模塊。

4 、 HW-5207 內嵌了 2 模擬量功能模塊， 2 個數字譯碼功能模塊， 3 個小狀態機功能模塊， 1 個大狀態機功能模塊， 2 個類型轉換功能模塊以及 7 個開關量輸出模塊。

5 、中央數據庫服務器，它將保存系統監控節點的資料、圖形，所有在網絡上的客服端及監控節點都由中央數據庫服務器控制與管理。包含登錄，下載，安全管理等。

系統參數

6 、   組態軟件

要求完全基于網絡架構，基本組成部分包括：

監控節點（ SCADA  Node ） -- 連接自動化硬設備，并且通過網絡傳輸數據。

工程節點（ Project Node ） -- 被用于系統設置（組態）的中央服務器；客戶端可通過工程節動態瀏覽監控節點運行狀況；作為數據庫服務器，通過 ODBC 記錄所有實時數據。

客戶端（ Client ） -- 它所顯示的每張圖面都為擁有實時數據的動態圖面，而且允許在線管理員更改點值，確認警報和實時控制。

（ 2 ）系統技術指標：

17 寸顯式介面；

操作系統： WinXP

配備有多路總線數據接口；

工作電壓：單相三線 220V ± 5%  50Hz  整機容量：＜ 300W ；

直流電壓；配備有 DC12V3A 、 DC24V3A 、 DC0-10V1A 不同電源輸出；

外型尺寸： 1500 × 70 × 150cm3 ；

具有漏電保護狀系裝置。；

整機供電輸出小于 3000W ；

（ 3 ）可以做的實訓項目

實訓項目一：中央計算機管理中心的操作

實訓項目二：各系統的監控操作

實訓項目三：網際組態軟件的組態與編程

實訓項目四： LonMaker 軟件的使用方法

實訓項目五： DDC 的編程與配置

實訓項目六：可遠程聯網供電系統的監控實訓

實訓項目七：可遠程聯網空調系統的監控實訓

實訓項目八：可遠程聯網給排水系統的監控實訓

實訓項目九：可遠程聯網照明系統的監控實訓

實訓項目十：可遠程聯網暖通系統的監控實訓

實訓項目十一：可遠程聯網冷凍機組系統的監控實訓

實訓項目十二：可遠程聯網電梯系統的監控實訓

（ 4 ）配置軟件

使用智能樓宇自動控制系統的主流總線系統 LonWorks 網絡

采用 LonMaker 軟件對 DDC 進行配置和編程，力控 / 研華組態

系統模塊：

一、空調監控的實訓系統。

JG-L01A 空調系統實驗模塊專為  DDC  控制器進行空調系   統控制編程訓練而設計，各模擬量輸入信號（如溫度、   壓力）均采用液晶數字表顯示，并可根據需要用電位   器調節信號大小。同時模塊設計有可采用手動或自動   控制的模擬空調風機，冷水閥的開度信號也采用液晶   數字表顯示。

空調系統實驗模塊中的液晶數字表頭需要  10V  直流電源，安裝模塊時，應先   將實訓臺架內提供的一個  10VDC  電源插頭插入模塊后面的  10VDC  電源插孔中，

再將模塊裝入操作臺上。

實驗模塊  I/O  信號類型：

數字量輸入信號：無源觸點；

數字量輸出信號：可控硅輸出、無源觸點、集電極開路；

系統接線操作

新風溫度測量

回風及室內溫度測量

空調機組的啟停、故障檢測操作

DDC 現場控制器編程檢測操作

壓差開關控制操作

風閥驅動器的安裝調試操作

線路故障的判斷與處理

設計并安裝一個簡易應用系統

設計有關控制點位信息表格

組態軟件設計實訓項目

系統調試實訓項目

二、給排水監控實訓系統

1 、 JG-L02A 給排水模擬板：

大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在 DDC 的控制下顯示水位高度、所有的空壓機和水泵也要求在 DDC 的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。

2 、 HW500DDC 控制器：

配置：  DO 配 17 個點、 DI 配 8 個點。

3 、 P4 服務器電腦：

內配置支持 DDC 的客戶端組態軟件一套、 PCLTA-20 網絡適配器一塊、 DDC 配置軟件一套和控制程序一套。并能聯接客戶端電腦 4 、各種水位傳感器：

采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作、水位傳感器的類型不少于五種。

樓宇給水監控系統的實訓

樓宇排水監控系統實訓

樓宇氣壓給水監控系統實訓

樓宇熱水給水監控系統實訓

線路故障的判斷與處理

設計并安裝一個簡易應用系統

設計有關控制點位信息表格

組態軟件設計實訓項目

系統調試實訓項目

三、照明監控系統

1 、 JG-L04A 照明系統模擬板：

公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在 DDC 的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在 DDC 的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。

2 、 HW500DDC 控制器：

要求配置：  DO 配 6 個點、 DI 配 7 個點、 AI 配 4 個點、 AO 配 2 個點。

3 、 P4 客戶端電腦：

內配置支持 DDC 的客戶端組態軟件一套、客戶端軟件一套�？蛻舳穗娔X要求能同服務器聯網。

4 、 ZD-VB 亮度自動調節器：

采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。

5 、 FL-476 動靜探測器：

采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。

6 、 BD-6 手動遙控器：

采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。

時鐘控制的編程與操作實訓

照度自動調節控制實訓

動靜探測控制實訓

區域場景控制和手動遙控器控制實訓

線路故障的判斷與處理

設計并安裝一個簡易應用系統

設計有關控制點位信息表格

組態軟件設計實訓項目

系統調試實訓項目

四、供配電監控系統

1 、 JG-L05A 供配電系統模擬板：

     雙電源明備用監控系統控制模擬板、雙電源暗備用監控系統控制模擬板、低壓側供配電監控系統控制模擬板、環網供電監控系統模擬板，要求能完全模擬真實的供配電系統   的工作過程、所有的燈光要求能在 DDC 的控制下按一定的規律亮滅，并配置電壓變送器三臺、電流變送器配置三臺、功率變送器配一臺、頻率變送器也配置一臺。

2 、 DDC ：

要求配置： DI 配 7 個點、 AI 配 4 個點、 DO 配 7 個點。

3 、客戶端電腦：

內配置支持 DDC 的客戶端組態軟件一套、 DDC 配置軟件一套和控制程序一套�？蛻舳穗娔X要求能同 HY-L 中央管理系統中的中央數據庫服務器聯網工作。

4 、電壓變送器：

要求采用工程實際主流應用的電壓變送器，能與相關器件聯成真實線路進行全真動作。

5 、電流變送器：

要求采用工程實際主流應用的電流變送器，能與相關器件聯成真實線路進行全真動作。

6 、功率變送器：

要求采用工程實際主流應用的功率變送器，能與相關器件聯成真實線路進行全真動作。

7 、頻率變送器：

要求采用工程實際主流應用的功率變送器，能與相關器件聯成真實線路進行全真動作。

DDC 現場控制器安裝操作

DDC 現場控制器設置操作

雙電源明備用監控系統控制

雙電源暗備用監控系統控制

低壓側供配電監控系統控制

環網供電監控系統控制

線路故障的判斷與處理

設計并安裝一個簡易應用系統

五、電梯監控系統

1 、 JG-L06A 電梯監控模板

本模板部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由平臺 DDC 控制器、指示燈、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。

2 、系統實訓功能：

能進行各種電梯控制系統接線操作、直接數字控制器 (DDC) 的操作與配置、電梯正常運行狀態的監控、電梯故障報警狀態的監控、電梯事故保護控制、電梯聯動保護控制、兩臺電梯的群控，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。

    電梯設備認識實訓

大型的客梯監控實訓

觀光梯監控實訓

自動扶梯監控實訓

對電梯系統運行狀態、啟�？刂�、故障檢測實訓

各相關參數設置測量實訓

線路及設備故障的判斷與處理

設計并安裝一個簡易應用系統
