JG-QD3500 氣動控制綜合實訓裝置
一、概述
該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，適用于機械類、機電類本科生課程實驗和畢業設計（論文）。采用可編程控制器（ PLC ）和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行氣動 - 電氣控制回路應用實驗、氣動 -PLC 控制回路等氣動技術課程設計。
二、實驗臺組成：
實驗臺由實驗臺架、工作泵站、氣動元件、主機箱等幾部分組成。
1. 實驗臺架：

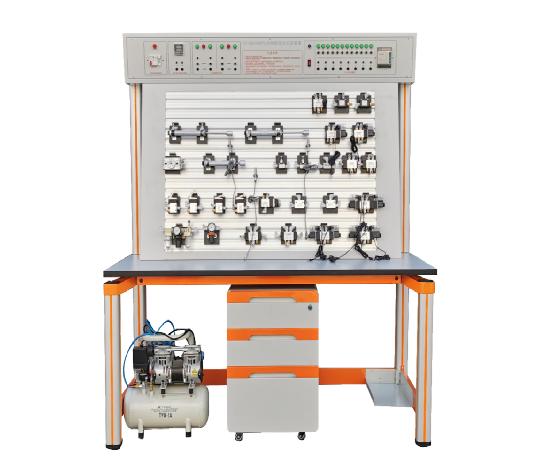

實驗臺架規格為 1600 （長） *700 （寬） *1760 （高），實驗臺架主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂、表面靜電噴涂工藝，安裝方便、快捷，用戶可自行 DIY 組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸： 70 × 70mm ，四面帶槽，槽寬約 8mm ，端部配套模具成型塑料堵頭。桌面采用 25mmE1 級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于 200kg 。配備儲存柜，存放實訓掛箱等，儲存柜底部 4 只高強度萬向可制動 PU 腳輪，方便移動。實驗臺架整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上側面三角形斜面鈑金框架及帶 T 槽鋁合金操作面板組成實訓操作屏，實訓時固定氣動控制模塊等，實驗臺架頂部安裝實驗主機箱，主機箱提供實驗時的時間繼電器、可編程控制器、控制按鈕、接近開關、直流電源等。
2. 主機箱：
① 安全保護：外部電源經漏電開關與熔斷器輸入，經實驗臺供電。
② 時間繼電器模塊：提供一組數顯 0-999S 時間繼電器，根據實驗需要設定常開常閉時間。
③ 繼電器控制模塊：提供二路繼電器控制模組。
④ 可編程序控制器 (PLC) ：三菱 FXS20MR 系列， I/O 口 20 點，繼電器輸出形式，電源電壓： AC 220V/50Hz, 控制電壓為 DC24V ，設有手動，自動，順序等控制功能 .
3. 靜音工作泵站：
① 氣泵輸入電壓： AC 220V/50Hz
② 電機功率： 550W
③ 額定輸出壓力： 1.0Mpa
④ 氣泵容積： 20L
⑤ 工作噪聲： < 40 分貝
4. 氣動元件：
以圣大氣動元件為主，配置詳見附件。
氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
三、技術性能
1 、輸入電源：單相三線制～ 220V ± 10% 50Hz
2 、溫度： -5 ℃～ +40 ℃，相對濕度＜ 85%
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 1600mm × 700mm × 1760mm
|
