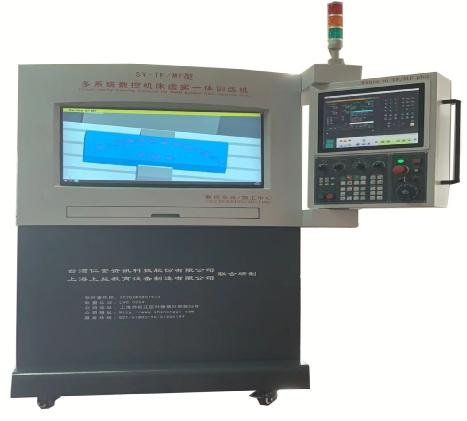

JG-TF/MF 型多系統數控機床虛實一體訓練機
一、產品簡介
智能制造是建設制造強國的主攻方向， 數控機床是智能制造重要的組成部分，為響應國家號召，本公司引進世界先進的數控軟件技術，研發本系列數控機床虛實一體訓練機。訓練機由軟件和硬件相組合，功能先進、質量可靠、數控系統可多樣化選配。
目前該類產品有：發那科系列： FANUC 0i-TF Plus （車削版）、 FANUC 0i-MF Plus （三軸銑削版）；三菱系列： Mitsubishi M80 （三軸銑削版）；西門子系列： SINUMERIK 828D （車削版）、（三軸銑削版）、 SINUMERIK 840D （五軸銑削版）；海德漢系列：（五軸銑削版）。
二、產品特點
初學者在傳統的數控機床操作實訓中，學生用電腦學習數控機床模擬操作之后，老師就帶學生上真機床操作，但前期因?qū)W生都是采用模擬的數控機床、模擬數控系統、模擬機床操作面板、模擬手輪等在一臺電腦顯示器上用鼠標操作，學生在學習過程中沒有真實機床的體驗，若直接上真機，學生會產生極大的心理壓力，容易緊張而造成斷刀、撞機、材料和刀具損耗大、機床容易損壞、不安全、教學成本高等實際因素。
為了解決以上因素我公司開發了最新一代多系統數控機床虛實一體訓練機，該設備軟件與硬件相結合，具有編程、加工和調試系統的功能，可以實現數控車床、數控加工中心的仿真操作，可手動編程或輸入 CAD/CAM 程序進行模擬加工。高度仿真的軟件數控系統界面與真實的數控系統相同，配備真實的操作面板與手輪，讓學生在學習過程中能體會到真實數控機床一致的操作體驗，為下一步操作真實機床打好基礎而特別設計。設備主體硬件由四個部份組成。
1 、數控機床操作模擬機柜體采用立式結構符合真實的數控機床操作體驗，柜體由高強度鋼板折彎焊接成型，表面采用鐵質亞光密紋噴塑處理，底部裝有 4 個萬向滑輪并配置剎車裝置，方便移動和固定。
2 、模擬機床由一臺 32 英吋的液晶顯示器以 3D 形式更加逼真地顯示了同真實機床完全相同的機械結構，它具有代表性的數控車床（車削）、加工中心（銑削），該模擬機床可放大、縮小、旋轉、平移等多視角畫面，主軸旋轉、刀具切削、換刀、鐵屑、冷卻液等運行時配上聲效讓學生有一種操作真實機床的體驗；
3 、數控系統由一臺 17 英吋的觸摸屏顯示，編輯程序、修改參數、對刀等操作可直接用手指輕輕點擊屏幕相應的功能鍵，有真實數控系統一致的操作體驗；
4 、數控機床操作面板、手輪采用標準工業型，當學生在學習時有操作真實機床的體驗。
三、產品主要技術參數（發那科系列）
數控系統：
數控系統：模擬 FANUC Oi-TF PLUS 和 FANUC Oi-MF PLUS ；
1 、位置顯示［ POS ］：機床坐標、絕對坐標、相對坐標；
2 、程序功能［ PROG ］：顯示程序功能、檢視、現單節、次單節、
程序編輯［ EDIT ］、［ ALTER ］［ INSERT ］［ DELETE ］、自動模式，后臺編輯、程序鎖、程序傳輸功能［ F input ］、［ F output ］；
3 、刀具補正［ OFS/SET ］：工件移、坐標系、外形補正、
磨耗補正 W 、 MACRO 變數設置、公英制單位設置；
4 、系統參數［ SYSTEM ］，傳輸參數、機床參數、編輯參數；
5 、地址與數字鍵、輸入、重置［ RESET ］、［ CAN ］功能鍵；
6 、異常警報顯示，警報代碼與真機操作錯誤顯示相同
例 1 ： X 軸過行程顯示“報警” 500 OVER TRAVEL ： +X ，
其報警解除的方式，需將 X 軸移到正常范圍位置，
按下［ RESET ］報警才能解除；
例 2 ： 1211 EMG ESTOP ，需將急停開關松開，警報才能解除；
注：報警顯示信息，系統會記錄每次報警發生的時間與錯誤代碼；
具備網路 RJ45 介面資料傳輸功能，可將程序經由網路做傳輸；
|
