JG-DCZ28 信號基礎設備綜合練功臺

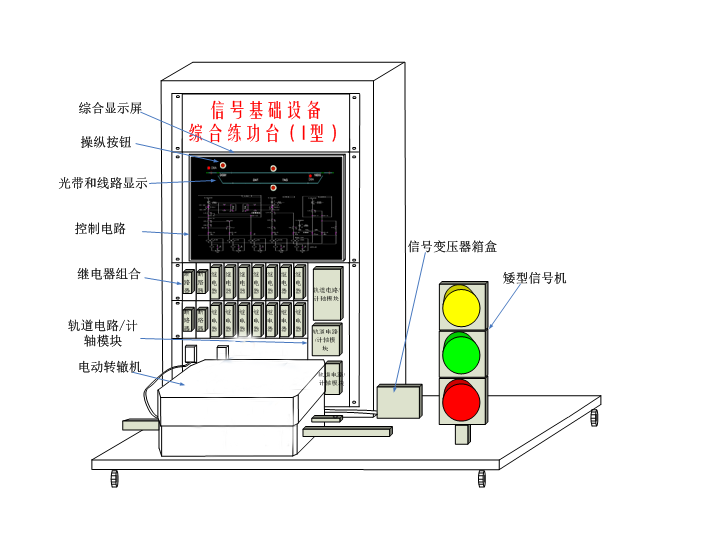

信號基礎設備綜合練功臺（I型）由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。

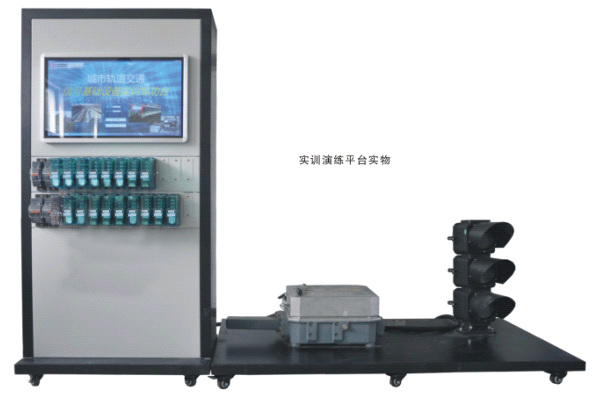

產品參考圖片：

主要功能：JG-DCZ28 信號基礎設備綜合練功臺（I型）

信號基礎設備綜合練功臺（I型）由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。

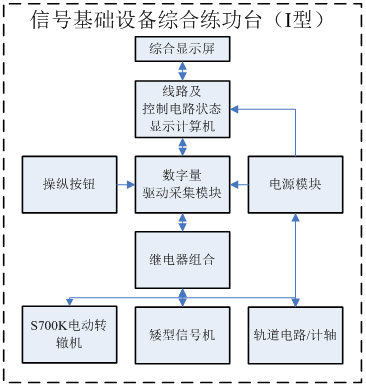

信號基礎設備綜合練功臺（I型）通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭，在綜合顯示屏上顯示軌道相關狀態，在軌道狀態發生變化時并勾通相應的表示電路，點亮對應的表示燈。平臺各部件間接口如下圖所示：


該環境還能進行道岔組合配線、導通試驗、S700K轉轍機、軌道電路/計軸、信號機設備培訓和教學。
