JG-DCZ27 車輛段信號機設備實訓演練平臺

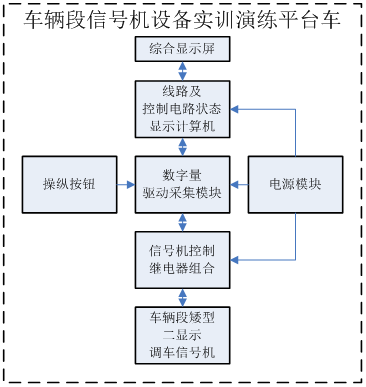

車輛段信號機設備實訓演練平臺由信號組合柜、信號繼電器、二顯示矮型調車信號機、信號變壓器、燈絲繼電器、XB箱、信號機及控制電路狀態顯示計算機、顯示屏、電源模塊、數字量驅動采集模塊、斷路器、練功平臺車等設備組成，設備外觀結構如下圖所示。
產品參考圖片：
主要功能： JG-DCZ27 車輛段信號機設備實訓演練平臺

車輛段信號機設備實訓演練平臺由信號組合柜、信號繼電器、二顯示矮型調車信號機、信號變壓器、燈絲繼電器、XB箱、信號機及控制電路狀態顯示計算機、顯示屏、電源模塊、數字量驅動采集模塊、斷路器、練功平臺車等設備組成，設備外觀結構如下圖所示。
城軌車輛段調車信號機設備實訓演練平臺通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過控制電路的相關顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。
該環境還能進行信號組合配線、導通試驗、信號機和變壓器箱盒結構培訓和教學。
配置清單
序號 |
設備名稱 |
規格 |
單位 |
數量 |
1 |
信號組合柜 |
定制，且需符合鐵標要求 |
臺 |
1 |
2 |
信號繼電器 |
定型組合繼電器 |
個 |
9 |
3 |
信號機及基礎平臺 |
鐵路信號專用色燈信號機 |
套 |
1 |
4 |
信號變壓器 |
BX-30 |
套 |
1 |
5 |
XB箱及基礎平臺 |
|
臺 |
1 |
6 |
線路及控制電路狀態顯示計算機 |
定制 |
臺 |
1 |
7 |
綜合顯示屏 |
高分辨率顯示器 |
臺 |
1 |
8 |
數字量驅動采集模塊 |
多路輸入輸出 |
套 |
1 |
9 |
電源模塊 |
|
臺 |
1 |
10 |
斷路器 |
|
個 |
1 |
11 |
練功平臺車 |
定制 |
臺 |
1 |
12 |
繼電器座、盲板、機柜安裝輔件 |
|
套 |
1 |
13 |
機柜配線（含連接器和電纜、配線等） |
|
套 |
1 |
|
