1）系統基本功能模擬
?用戶登錄/注銷；
站遙控轉換；
? 區域選擇；
? 設備名稱顯示/隱藏；
? 站場圖放大/縮��；
? 顯示車體號/車次號； 報警信息顯示/隱藏；
列車詳細信息框顯示/隱藏；
? 站臺詳細信息框顯示/隱藏；
? 列車運行信息框顯示/隱藏；
? 調用在線運行圖軟件；
? 全屏顯示站場圖；
? 詳細設備狀態。

2）站臺控制功能
? 站臺扣車、取消扣車
? 站臺跳停、取消跳停
? 站臺提前發車
? 站臺停站時間
? 站臺詳細信息顯示

3）折返站臺控制功能
? 站臺扣車、取消扣車
? 站臺提前發車
? 站臺詳細信息顯示

4）列車跟蹤功能
? 定義車次號；
? 刪除車次號；
? 顯示列車信息；
? 移動車組號；
? 標記ATP切除、恢復；
? 設置目的地車。

5）軌道區段操作功能
? 區段封鎖、區段解封；
? 區段跟蹤切除、區段跟蹤激活；
? 設置臨時限速；
? 確認計軸有效。

6）道岔操作功能
? 道岔定操、道岔反操；
? 道岔封鎖、道岔解封；
? 區段跟蹤切除、區段跟蹤激活；
? 設置臨時限速；
? 確認計軸有效。

7）信號機操作功能
? 設置進路；
? 取消列車進路、取消調車進路；
? 設置自動通過進路、取消自動通過進路；
? 重開列車信號；
? 進路交人工控；
? 進路交自動控。

8）車站權限操作功能
? 請求中控；
? 請求站控。

9）出入庫計劃仿真功能
? 創建出入庫計劃；
? 刪除出入庫計劃；
? 更名出入庫計劃；
? 打開出入庫計劃；
? 當天出入庫計劃。

10）時刻表管理功能
? 下載當天計劃
? 下載基本計劃
? 下載當天實際圖
? 顯示當天計劃
? 顯示基本計劃
? 切換到中心控制系統
? 刪除當天計劃
? 創建當天計劃
? 計劃圖和實跡運行圖顯示
? 查詢進路控制狀態
? 修改
? 加車
? 更名
? 刪車
? 平移多輛車

11）報警信息及操作信息功能模擬
? 在故障模擬時，能顯示相應故障的情況的報警信息；
? 在操作部分功能時，能顯示能顯示相關操作信息。

12）按鍵
? 自動折返按鈕；
? 變通策略。

序號

名稱

設備名稱

主要技術參數

數量

單位

1

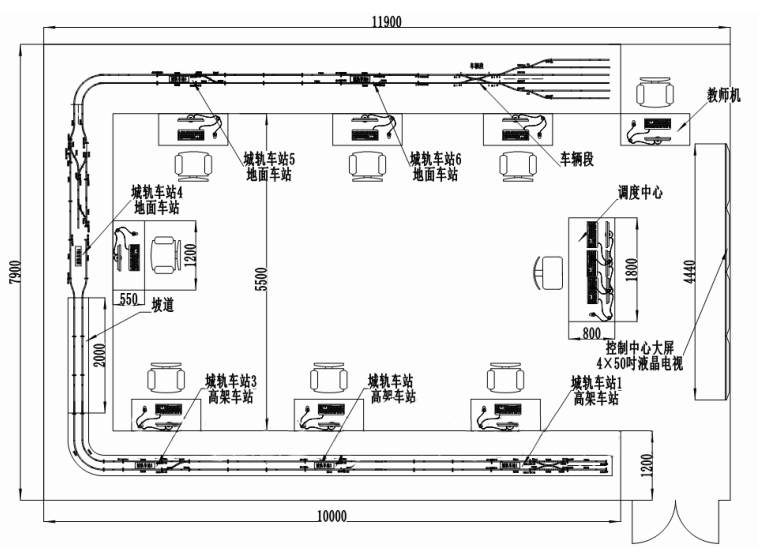

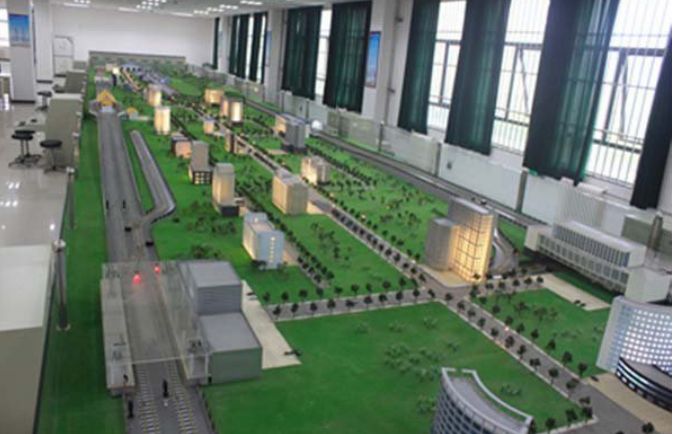

城市軌道交通運營沙盤實訓系統硬件

線路

線路應按真實線路1:87比例制作，包含6個正線車站、1個車輛段。正線車站應設置4個聯鎖站、2個非聯鎖站，車輛段應設置4條存車線、1條洗車線、1條檢修線。

1

套

2

沙盤臺體

沙盤臺體應采用輕鋼框架結構拼接，保證使用中不發生變形、生銹、開裂；臺架四周采用冷軋鋼板加工固定封板及檢查門；臺面四周采用不銹鋼封邊；臺面路基底層采用優質多層板制作，噴涂?jī)?yōu)質防火漆；臺面每平米能承受普通兩人的重量而不產生導致盤面損毀及變形，沙盤具備防鼠害功能。

1

套

3

模型軌道、道岔、轉轍機

模型軌道、道岔及轉轍機應選用進口設備（1:87比例），保證模型列車運行的穩定性和通過性。模型道岔應具備正、反的定位檢測功能，確保道岔扳動后位置準確性。

1

套

4

模型信號機

模型信號機應按實物1:87比例進行制作，采用進口LED發光光源，使用壽命大于5年以上，可同時亮也可單獨控制，信號機的各燈位可單獨控制開/關。信號機包含調車信號機、列車信號機、阻擋信號機等類型。

1

套

5

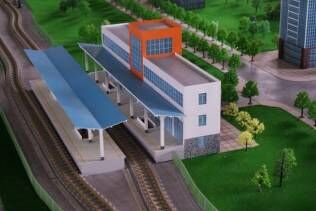

模型山水等裝飾

沙盤盤面應放置公益性建筑模型、標志性建筑、街道、公園、花園、山體、湖泊等模型裝飾。

6

模型列車

模型列車應采用1:87比例，每列列車模型包括一節動車和一節拖車，配裝與地鐵車輛外觀一致的車殼。模型列車采用內部配裝鋰電池方式提供動力，連續工作時間不低于8小時。模型列車內部配裝無線通訊模塊，列車底部安裝讀卡器，能夠?qū)崟r(shí)將模型列車實時位置等信息通過無線方式傳輸給控制中心。模型列車應具備不少于64級的調速功能。

6

列

7

模型設備控制系統

模型設備控制系統電源供電應采用安全電壓DC24V供電。系統結構為3U機箱標準，內部應由電源單元、主控單元、道岔控制單元、信號機控制單元等單元組成，內部各單元之間應采用CAN總線通訊連接，主控單元應具備TCP/IP網絡通訊接口，可以與OCC進行網絡對接。

1

套

8

遠程無線控車通信模塊

遠程無線控車通信模塊應能與模型列車進行無線雙向通信，該模塊能實現全沙盤范圍內的無線通信覆蓋，實時將列車狀態發送到控制中心，并接收控制中心的加速、減速、停止、啟動、換向運行等控制命令，可確�？刂浦行哪軌�?qū)崟r(shí)與模型列車保持雙向通信。

1

套

9

模型車輛位置檢測系統

實現模型列車讀卡器讀取模擬地面應答器方式判斷車輛位置檢測。

1

套

10

控制中心工作臺

調度臺：2800×700×750（桌架采用矩形方管，桌板采用進口防火板，同色pvc封邊）；
配套座椅：580×500×800mm（優質中密度板，防火貼面，優質封邊）。

1

套

11

通訊和數據服務器

產品類別：塔式
CPU型號：Xeon E3-1220
硬盤容量：1TB
網絡控制器：雙千兆網卡
鍵盤:USB光電標準鍵盤
鼠標:USB光電鼠標
顯示器：17英寸液晶寬屏

1

套

12

中心ATS仿真系統計算機

CPU 型號：Intel 酷睿 i3
內存：4GB
硬盤：500GB
網絡通訊: TCP/IP 10/100BaseT
獨立1G顯卡
USB光電標準鍵盤和鼠標
顯示器：19英寸液晶寬屏

1

套

13

大屏顯示控制計算機

CPU 型號：Intel 酷睿 i3
內存：4GB
硬盤：500GB
網絡通訊: TCP/IP 10/100BaseT
顯卡：支持四屏顯示
鍵鼠：USB光電標準鍵盤和鼠標

1

臺

14

大屏顯示系統終端

設備類型：超窄邊液晶電視；
屏幕尺寸：50英寸；
屏幕比例：16:9 ；
分辨率：1920*1080；
背光類型：LED。
注：含安裝支架。

4

臺

15

教員管理系統工作臺

1200×600×750m（桌架采用矩形方管，桌板采用進口防火板）；
配套座椅：580×500×800mm（鋼木結構，優質中密度板，防火貼面，優質封邊）

1

套

16

教員管理系統計算機

CPU 型號：Intel 酷睿 i5
內存容量：4GB
硬盤容量：500GB
顯卡：獨立1G顯卡
顯示器：19英寸液晶寬屏

1

套

17

車站級ATS模擬系統及車輛段微機聯鎖仿真系統工作臺

1200×600×750m（桌架采用矩形方管，桌板采用進口防火板）；
配套座椅：580×500×800mm（鋼木結構，優質中密度板，防火貼面，優質封邊）

7

套

18

車站、車輛段計算機

CPU 型號：Intel 酷睿 i3
內存：4GB
硬盤：500GB
網絡通訊: TCP/IP 10/100BaseT
顯卡：獨立1G顯卡
鍵鼠：USB光電標準鍵盤和鼠標
顯示器：19英寸液晶寬屏

7

套

19

標準機柜

類型：網絡機柜；
容量：22U；
外觀參數:高度1166mm×寬度600mm×深度600mm。

1

套

20

網絡交換機

產品類型：快速以太網交換機
傳輸速率：10/100Mbps
端口數量：16個

1

臺

21

電腦音箱

音箱系統：2.0聲道
音頻接口：3.5mm音頻接口

1

套

22

網絡布線及施工

各類線纜及耗材，符合行業標準，滿足系統需求。

1

套

23

城市軌道交通運營沙盤實訓系統軟件

中心ATS仿真系統

仿真真實地鐵中心ATS軟件(HMI和CLOW)；仿真卡斯柯型中心ATS(CATS)軟件。

1

套

24

ATP/ATO仿真系統

ATP/ATO子系統功能模擬包括軌旁ATP/ATO、車載ATP/ATO及集中站聯鎖的功能，具有自動檢測列車位置、車地信息傳輸、列車運行間隔控制和超速防護、測速功能、列車自動折返、列車啟動控制、進站定位停車、列車區間運行時分控制、列車運行自動調整等功能。

1

套

25

大屏顯示仿真系統

顯示全線路軌道、信號機、道岔狀態；監視列車的運行和車次編號，軌道占用、出清等顯示狀態信息。

1

套

26

教員管理系統

系統管理、學員信息管理、課程設置與發布、各車站狀態監控和故障設置等。

1

套

27

車站ATS系統

仿真真實地鐵車站ATS(LOW)軟件；仿真卡斯柯型車站ATS(LATS)軟件。

6

套

28

車輛段計算機聯鎖仿真系統

計算機聯鎖仿真系統功能包含不限于：辦理列車進路、調車進路、引導進路、推送進路、引導總鎖、單操道岔、單鎖道岔、封閉道岔、取消進路、人工解鎖進路、區段故障解鎖、站場間接發車作業等微機聯鎖的各種功能以及各種常見故障的仿真、系統通過機車控制系統對沙盤上的機車進行控制。

1

套
