一、產品型號 液壓實訓臺
YPC-11-T 鋁槽式鐵桌單面單套液壓PLC控制實驗臺
YPC-21-T 鋁槽式鐵桌雙面合一液壓PLC控制實驗臺
YPC-22-T 鋁槽式鐵桌雙面雙套液壓PLC控制實驗臺
二、概述
鋁槽式鐵桌液壓PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品YY-18透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
三、特點
本實驗設備采用“二合一”的雙面鋁槽結構，即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便�；九渲脼椋阂簤簩�(shí)驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。除了做19個基本液壓回路實驗外，還可以根據需要擴展到60多個液壓實驗
四、技術參數
（ 1 ）實驗桌外形尺寸： 1500mm × 1000mm × 820mm 毛重量： 250kg
實驗臺外形尺寸： 1140mm × 600mm × 920mm 毛重量： 54kg
液壓泵站外形尺寸： 530mm × 320mm × 400mm 毛重量： 40kg
（ 2 ）電源模塊：輸入電壓 AC 220V 50Hz
輸 出 DC 24V/2.5A AC 220V
（ 220V 輸出用于本公司液壓產品中電磁閥的控制）
（ 3 ） PLC 可編程控制器：日本三菱 FX1s-14MR （繼電器輸出方式），可以根據用戶的需求更換 PLC 類型。
（ 4 ）液壓泵站（配數字轉速表）：
工作電源： AC ： 220V 50Hz
直流電機功率： 750W 額定轉速： 0-1500rmp
油泵型號： CB-B10
最高輸出壓力： 2.5MPa （演示實驗工作壓力 <=0.5 MPa ）
油箱容積： 25L
安全限速范圍： 1000-1500 轉 / 分
安全壓力設定范圍： 0.3 - 2.5 MPa
液壓泵工作時離液壓臺 1.5m 遠處噪聲≤ 58db
五、主要元件
(一）液壓元件配備：
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
(二）電氣模塊：
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
（三）附件
1.菲力格-300專業工具配件箱
六、基本實驗回路
1、 用手動換向閥的換向回路
2 、M型、O型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路（雙向調壓回路）
6、用減壓閥的減壓回路
7、用增壓閥的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、調速齒輪泵容積調速回路
12、調速齒輪泵和調速閥的容積節流復合調速回路
13、流量閥短接的速度換接回路
14、調速閥串聯的速度換接回路
15、調速閥并聯的速度換接回路
16、用壓力繼電器的順序動作回路
17、用行程開關的順序動作回路
18、用順序閥的順序動作回路
19、用行程換向閥的順序動作回路

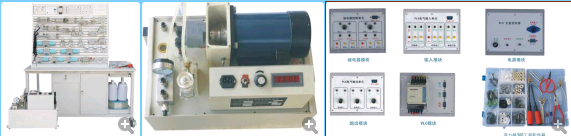

YPC-T鋁槽式實驗臺配置清單
序號 |
分類 |
項 目 |
型 號 規 格 |
YPK-11-T |
YPK-22-T |
YPK-21-T |
備 注 |
1 |
泵
站 |
專用實驗泵站：配直流電機及專用直流電源、油箱、數字轉速表、傳感器、齒輪油泵 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
配溢流閥、壓力表、溫度液位計、濾油器 |
2 |
實
驗
臺 |
實驗桌 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
T 型：鋼桌、 M 型：木桌 |
3 |
插孔式梯形雙立面實驗支架 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
|
4 |
油管放油筒 |
本公司設計制造 |
1 臺 |
1 臺 |
1 臺 |
|
5 |
元件固定配置板 |
本公司設計制造 |
3 塊 |
3 塊× 2 |
3+1 塊 |
|
6 |
進油壓力表四通 |
本公司設計制造 |
1 只 |
2 只 |
2 只 |
壓力表 2.5MPa |
7 |
回油五通 |
本公司設計制造 |
1 只 |
2 只 |
2 只 |
|
8 |
液
壓
組
合
元
件 |
雙作用油缸 |
活塞前端加長 |
2 只 |
2 只× 2 |
2 只 +2 |
透明元件 |
9 |
彈簧回位油缸 |
垂直固定孔安裝 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
10 |
增壓油缸 |
垂直固定孔安裝 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
11 |
輔助油箱 |
底板反裝 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
12 |
單向閥 （加深 P2 孔 P1 孔向右） |
|
2 只 |
2 只× 2 |
2 只 +1 |
透明元件 |
13 |
液控單向閥 |
加深 K 孔 |
2 只 |
2 只× 2 |
2 只 |
透明元件 |
14 |
溢流閥（直動式） |
|
2 只 |
2 只× 2 |
2 只 +1 |
透明元件 |
15 |
節流閥（直動式） |
加深 P1 孔 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
16 |
調速閥 |
|
2 只 |
2 只× 2 |
2 只 +2 |
透明元件 |
17 |
順序閥 （回油孔向右） |
上閥芯螺絲固定 |
2 只 |
2 只× 2 |
2 只 |
透明元件 |
18 |
減壓閥（先導式） |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
19 |
二位二通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 +1 |
透明元件 |
20 |
二位四通電磁換向閥 |
|
2 只 |
2 只× 2 |
2 只 +2 |
透明元件 |
21 |
“ O ”型三位四通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
22 |
“ H ”型三位四通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
23 |
“ M ”型三位四通電磁換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
24 |
二位四通行程換向閥 |
|
1 只 |
1 只× 2 |
1 只 |
透明元件 |
25 |
三位五通手動換向閥 |
加深Φ 8.2 孔 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
26 |
壓力繼電器 （ 0.7MPa 調定 , 加大彈簧） |
加深 K 孔 |
1 只 |
1 只× 2 |
1 只 |
透明元件 |
27 |
壓力表 ( 1MPa--1 只 0.6MPa--2 只 ) |
|
3 只 |
3 只× 2 |
3 只 +1 |
透明元件 |
28 |
微動行程開關組件（含常開 1 只、常閉 1 只） |
|
2 套 |
2 套× 2 |
2 套 |
透明元件 |
29 |
四通 |
|
6 只 |
6 只× 2 |
6 只 |
鋁槽、插孔通用 |
0 |
附
件 |
紙巾 |
|
2 包 |
2 包× 2 |
2 包× 2 |
|
31 |
桌面滴油槽 |
|
1 個 |
1 個× 2 |
1 個× 2 |
|
32 |
液壓油管 |
工作壓力 :1 MPa |
1 盤 |
1 盤× 2 |
1 盤 |
爆破壓力 :2.5 MPa |
33 |
油盤 ( 配濾網 ) |
|
1 個 |
1 個 |
1 個 |
拆卸下的液壓元件放油 |
34 |
塑料配件盒 |
|
1 個 |
1 個× 2 |
1 個× 2 |
放置實驗時裝拆的小零件 |
35 |
專用液壓油 |
|
20Kg |
20Kg |
20Kg |
|
36 |
電
器
控
制 |
電磁閥通用連接線 |
|
3 根 |
3 根× 2 |
3 根× 2 |
|
37 |
壓力繼電器插頭線 |
|
1 根 |
1 根 × 2 |
1 根 |
新信號標準 |
38 |
直流電源單元 |
|
1 個 |
1 個 × 2 |
1 個 × 2 |
|
39 |
PLC 編程器控制單元 |
|
1 個 |
1 個 × 2 |
1 個 |
|
40 |
PLC 輸入單元 |
|
1 個 |
1 個 × 2 |
1 個 |
|
41 |
PLC 輸出單元 |
|
1 個 |
1 個 × 2 |
1 個 |
|
41 |
繼電器控制單元 |
|
1 個 |
1 個 × 2 |
1 個 |
|
42 |
單元電器連接電纜 |
|
3 條 |
3 條 × 2 |
4 條 |
|
43 |
220V 電源線 |
|
1 條 |
1 條 × 2 |
1 條 × 2 |
|
44 |
編程通訊電纜 |
|
1 根 |
1 根 |
1 根 |
|
45 |
資
料 |
使用（實驗）說明書 |
|
1 冊 |
1 冊× 2 |
1 冊× 2 |
|
46 |
PLC 編程軟件及應用程序光盤 |
編程軟件及程序 |
1 碟 |
1 碟 |
1 碟 |
|
47 |
工
具
配
件
盒 |
專用工具配件盒 |
300 × 200 × 62 |
1 個 |
1 個 × 2 |
1 個 × 2 |
菲力格 F-300 |
48 |
螺絲刀 6 × 100( 一字、十字 ) 、螺絲刀 3 × 80( 一字、十字 ) 、
卷筆刀、剪刀、尖嘴鉗 ( 改制 ) 、 快速接頭助拔器、記號筆、
活動板手、內六角扳手 M4 、 M5 、 M6 內卡簧鉗、外卡簧鉗、
皮管夾子 10 只、尼龍管接頭專用扳手 |
各 1 只 |
各 1 只× 2 |
各 1 只× 2 |
|
49 |
快速接頭 15 只、 f 10 組合墊圈 10 只、彈性插腳 25 、
塑料塞頭 30 及各種密封圈 (15 × f 2.4=20 只、 12 × f 2.4=20 只 ) |
1 套 |
1 套× 2 |
1 套× 2 |
|
|
