一、產品型號 氣動PLC控制實訓臺
QPK-22-M 插孔式木桌雙面雙套氣動PLC控制實驗臺
QPK-21-M 插孔式木桌雙面合一氣動PLC控制實驗臺
QPK-11-M 插孔式木桌單面單套氣動PLC控制實驗臺
二、概述
氣動-PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器(PLC)學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
三、特點
1.實驗系統采用“二合一”結構，即一張實驗桌配備兩套實驗設備，可供兩組四位學生同時進行實驗， 優化共享資源，提高產品的性價比。整體結構簡單，實用性強。
2.實驗氣動元件均裝有帶彈性插腳的底板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、明了。
3.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
4.電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性加深對PLC可編程序控制器的了解及掌握。
5.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
四、基本結構組成

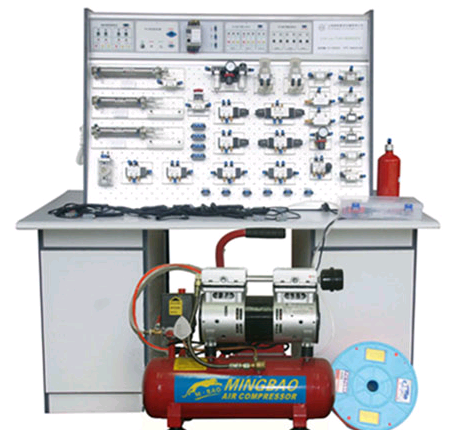

氣動-PLC控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成，實驗桌及實驗支架采用“二合一”設計結構，即一套實驗設備可供兩組學生同時進行實驗，優化共享資源，提高產品的性價比。氣動元器件配備：空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸等。電氣控制器件：直流24V（3A）電源單元，PLC可編程序控制器（日本松下FP1--C14），PLC電氣控制輸入單元， PLC電氣控制輸出單元，繼電器控制單元，行程開關（常閉、常開）。
五、主要技術參數
1.PLC 可編程序控制器：松下 FX1s-14MR 型主機， 8 輸入、 6 輸出（繼電器輸出方式）。
2. 直流電源：輸入 AC 220V 輸出： DC 24V/2A
3. 空氣壓縮機（ MB-550W-9 單頭靜音氣泵）： 電源： AC 220V 電機功率： 550W 1 只
4. 氣罐容積： 110L/min 額定輸出氣壓 0.7MPa
5. 實驗臺外形尺寸： 1500mm × 1000mm × 760mm
6. 實驗支架尺寸： 1130mm × 500mm × 770mm
7. 實驗項目類型：本實驗臺可以任意組合裝配，（一）、氣動基本控制回路實驗（二）、單回路作用缸自動控制（三）、多回路作用缸自動控制（四）、 PLC 控 制技術的應用（五）、繼電器控制技術應用（六）、其它綜合、擴展性實驗等類型的氣動回路
六、實驗項目
| 1.單作用氣缸的換向回路 |
2.雙作用氣缸的換向回路 |
| 3.單作用氣缸速度控制回路 |
4.雙作用氣缸單向調速回路 |
| 5.雙作用氣缸雙向調速回路 |
6.速度換接回路 |
| 7.緩沖回路 |
8.二次壓力控制回路 |
| 9.高低壓轉換回路 |
10.計數回路 |
| 11.延時回路 |
12.過載保護回路 |
| 13.互鎖回路 |
14.單缸單往復控制回路 |
| 15.單缸連續往復動作回路 |
16.直線缸、旋轉缸順序動作回路 |
| 17.多缸順序動作回路 |
18.雙缸同步動作回路 |
| 19.四缸聯動回路 |
20.卸荷回路 |
| 21.或門型梭閥的應用回路 |
22.快速排氣閥應用回路 |
QPK-11(21/22)-M 氣動 PLC 控制實驗臺配置清單
序號 |
分類 |
項 目 |
型 號 規 格 |
QPK-11 |
QPK-22 |
QPK-21 |
備 注 |
1 |
氣
源 |
靜音空氣壓縮機 220V 550W × 1 只 |
MB-550W-9 單頭 |
1 只 |
1 只 |
1 只 |
|
2 |
氣管 |
PU 氣管 6 × 4 |
1 卷 |
1 卷 |
1 卷 |
1 00 米 / 卷 |
3 |
實
驗
臺 |
實驗桌 ( 高密度板 ) |
1500 × 1000 × 760mm |
1 臺 |
1 臺 |
1 臺 |
|
4 |
實驗支架 ( 插孔式 ) |
1130 × 500 × 770mm |
1 只 |
1 只 |
1 只 |
|
5 |
氣容 |
|
1 只 |
2 × 1 只 |
1 只 |
|
6 |
二位五通手動換向閥 |
4H210-08 |
1 只 |
2 × 1 只 |
1 只 |
|
7 |
元件固定配置板 |
|
2 塊 |
2 × 2 只 |
2 塊 |
2 塊 |
|
8 |
彈
性
插
腳
底
板
組
合
元
件 |
單作用缸 |
QGX25 × 100 |
1 只 |
2 × 1 只 |
1 只 |
1 只 |
帶Φ 35 撞塊 |
9 |
雙作用缸 |
QGX25 × 100 |
2 只 |
2 × 2 只 |
2 只 |
2 只 |
帶Φ 26 撞塊 |
10 |
微動行程開關（含連接電纜插頭） |
裝在雙作用缸上 |
4 只 |
2 × 4 只 |
4 只 |
4 只 |
安裝孔下移 4mm |
11 |
旋轉氣缸 |
|
1 只 |
2 × 1 只 |
1 只 |
/ |
西甌透明元件 |
12 |
單向節流閥 |
JSC601 |
7 只 |
2 × 7 只 |
7 只 |
5 只 |
裝在各氣缸體上 |
13 |
減壓閥（帶壓力表） |
AR2000 |
1 只 |
2 × 1 只 |
1 只 |
1 只 |
|
14 |
三聯件 |
AC2000 三聯件 |
1 只 |
2 × 1 只 |
1 只 |
1 只 |
|
15 |
二位二通單電磁換向閥 - 配連接線 |
2V025-08 、 DC24V |
1 只 |
2 × 1 只 |
1 只 |
/ |
桌內 |
16 |
二位三通單電磁換向閥 - 配連接線 |
3 V210-08 、 DC24V |
1 只 |
2 × 1 只 |
1 只 |
/ |
桌內 |
17 |
二位五通單電磁換向閥 - 配連接線 |
4V210-08 、 DC24V |
2 只 |
2 × 2 只 |
2 只 |
2 只 |
|
18 |
二位五通雙電磁換向閥 - 配連接線 |
4V220-08 、 DC24V |
1 只 |
2 × 1 只 |
1 只 |
/ |
|
19 |
三位五通雙電磁換向閥 - 配連接線 |
4V230-08 、 DC24V |
1 只 |
2 × 1 只 |
1 只 |
/ |
|
20 |
二位五通單氣控?fù)Q向閥 |
4A210-08 |
2 只 |
2 × 2 只 |
2 只 |
2 只 |
|
21 |
二位五通雙氣控?fù)Q向閥 |
4A220-08 |
2 只 |
2 × 2 只 |
2 只 |
2 只 |
|
22 |
順序閥 |
KPSA-8 |
1 只 |
2 × 1 只 |
1 只 |
/ |
西甌透明元件 |
23 |
按鈕行程閥 ( 不帶鎖 ) |
MOV-3A |
1 只 |
2 × 1 只 |
1 只 |
1 只 |
( 或帶鎖改裝 ) |
24 |
或門型梭閥 |
KS-L8 ( 標簽位置 ) |
2 只 |
2 × 2 只 |
2 只 |
1 只 |
透明元件 |
25 |
快速排氣閥 |
KP-L8 |
2 只 |
2 × 2 只 |
2 只 |
/ |
|
26 |
單向閥 |
KA-L8 |
2 只 |
2 × 2 只 |
2 只 |
/ |
西甌透明元件 |
27 |
單向節流閥 |
RE-02 |
2 只 |
2 × 2 只 |
2 只 |
2 只 |
|
28 |
機控行程閥 ( 其一改垂直方向 ,A 口朝上 ) |
MOV-2 |
2 只 |
2 × 2 只 |
2 只 |
/ |
配件盒內 1 只 |
29 |
氣壓自動開關 (0.5-1.0MPa) |
壓差調節 0.2-0.4MPa |
1 只 |
2 × 1 只 |
1 只 |
/ |
|
30 |
雙齒輪齒條同步機構 |
西甌設計，實驗附件 |
1 付 |
2 × 1 付 |
1 付 |
/ |
|
31 |
電
器
控
制 |
PLC 直流電源單元（ DC ： 24V ） |
AC:220V/DC:24V |
1 只 |
2 × 1 只 |
2 只 |
裝在臺上 |
32 |
PLC 編程器控制單元 ( 標配三菱 FX1s-14MR) |
可根據用戶要求配置 |
1 只 |
2 × 1 只 |
1 只 |
裝在臺上 |
33 |
PLC 電器輸入單元 |
|
1 只 |
2 × 1 只 |
1 只 |
裝在臺上 |
34 |
PLC 電器輸出單元 |
輸出 :DC24V |
1 只 |
2 × 1 只 |
1 只 |
裝在臺上 |
35 |
繼電器控制輸出單元 |
輸出 :DC24V |
1 只 |
2 × 1 只 |
1 只 |
裝在臺上 |
36 |
單元電器連接電纜 |
|
3 條 |
2 × 3 條 |
4 條 |
|
37 |
220V 電源線 |
|
1 條 |
2 × 1 條 |
2 條 |
|
38 |
墻壁 插座 （實驗臺上） |
二 位 250V 、 10A |
2 只 |
2 只 |
2 只 |
|
39 |
PLC 編程通訊電纜 ( 標配 : 三菱 SC-11) |
可根據用戶要求配置 |
1 條 |
1 條 |
1 條 |
|
40 |
資
料 |
實驗指導書 |
|
1 冊 |
2 冊 |
1 冊 |
|
41 |
編程軟件光盤 |
編程軟件及程序 |
1 碟 |
1 碟 |
1 碟 |
|
42 |
工
具
配
件
盒 |
專用工具配件盒 |
300 × 200 × 62 mm |
1 個 |
2 × 1 個 |
2 × 1 個 |
菲力格 F-300 |
螺絲刀 6× 100( 一字、十字 ),3 × 80 ( 一字、十字 ) 、氣管助拔器
活動扳手 150× 19 、內六角扳手 M4 、 M5 、 M6 、尖嘴鉗、剪刀 |
各 1 只 |
2 × 各 1 只 |
2 × 各 1 只 |
|
螺釘 M4 × 30=10 只、 螺帽 M4=25 只、 平墊圈 ?6 =25 只
彈性插腳 50 只
? 6- T 型三通及 L 形支架 6 只、 ? 6- T 型五通及 L 形支架 4 只
塑料氣孔塞頭 25 只、生料帶 1 個、 保險絲 2.5A 5 只
Y 型減徑三通 ?8 -2 ×?6 1 只（氣泵上）、
微動行程開關（配件） 2 只、 601- ? 6 、 602- ? 6 彎接頭 各 1 只 |
1 套 |
2 × 1 套 |
2 × 1 套 |
|
|
