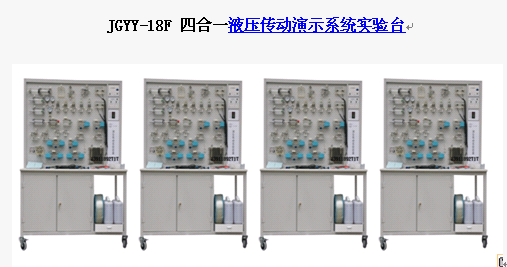

JGYY-18F 四合一 液壓傳動演示系統實驗臺
四合一液壓傳動演示系統專利技術是實現液壓傳動課程現代化教學而進行研究的新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。同時， YY-18 型透明液壓演示系統對實驗回路之一進行組合實驗時，使 80% 的透明液壓元件閑置， YY-18F 型 “ 四合一 ” 透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降 40% 。同時增加了新的液壓元件：雙作用式葉片泵，擺線式轉子泵，先導式溢流閥， Y 型三位四通電磁換向閥， 實心雙出桿油缸，空心雙出桿油缸，油盤 .... 新增液壓元件：葉片泵，擺線泵，先導式溢流閥，空心（實心）雙出桿油缸 ………

二、特點
1 、可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2 、多臺可同時操作運行，運行不同回路。
3 、可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4 、電氣控制簡單，方便易行。采用插孔式組裝形式，組裝回路快捷方便。
5 、實驗臺采用優質密度板材料，進口樹脂面漆，結構牢固，美觀大方。
三、技術參數
1 、電源：輸入 220V 50Hz
2 、實驗專用齒輪泵站：油泵電機： Z-400 直流電動機，功率： 400W ，并配專用穩壓直流調速器，調速范圍： 0-2000rpm
3 、單臺實驗臺外形尺寸： 1500mm×640mm×1850mm
四、元件配置
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥， "O" 型三位四通電磁換向閥， "H" 型三位四通電磁換向閥， "M" 型三位四通電磁換向閥，壓力繼電器，行程開關等。
五、基本實驗項目
A. 用手動換向閥的換向回路
B. 用 "O""M" 型機能換向閥的閉鎖回路
C. 用液控單向閥的閉鎖回路
D. 壓力調定回路
E. 二級壓力回路
F. 用減壓閥的減壓回路
G. 用增壓缸的增壓回路
H. 用換向閥的卸載回路
I. 進油節流調速回路
J. 回油節流調速回路
K. 調速齒輪泵調速回路
L. 調速齒輪泵和調速閥的復合調速回路
M. 流量閥短接的速度換接回路
N. 二次進給回路
O. 用順序閥的順序動作回路
P. 用壓力繼電器的順序動作回路
Q. 用電器行程開關的順序動作回路
R. 用行程閥的順序動作回路

四合一透明液壓傳動系統配置一覽表
