一、概述

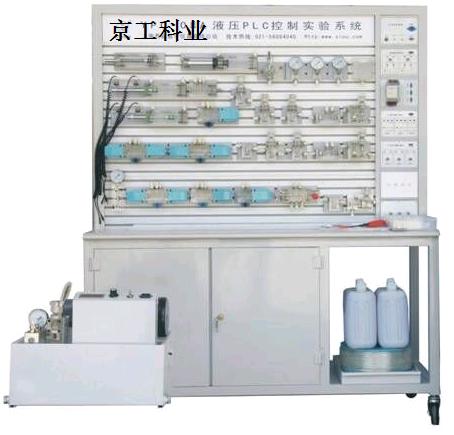

YPC-08A液壓PLC控制實驗系統是根據《液壓傳動》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的液壓基本控制回路實驗外，還可進行液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

二、特點

1、YPC-08A液壓PLC控制實驗系統主要由實驗臺、液壓元器件和電氣 、控制器件等組成。
2、實驗元件均為透明有機材料制成，透明液壓元件能夠更清晰的展現元件結構、性能及用途。
3、電氣主控單元采用PLC可編程序控制器控制，可與PLC微機通訊實現微機智能控制。
4、采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器的優越性，加深對PLC編程的了解及掌握。

三、技術參數

（1）實驗臺外形尺寸： 1500mm×640mm×1850mm 凈重量：210kg
液壓泵站包裝尺寸：600mm×450mm×390mm 毛重量：40kg
（2）電源模塊：輸入電壓 AC 220V 50Hz
輸 出 DC 24V/2.5A AC 220V
（220V輸出用于本公司液壓產品中電磁閥的控制）
（3）PLC可編程控制器：日本三菱FX1s-14MR（繼電器輸出方式），可以根據用戶的需求更換PLC類型。
（4）輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）；輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷；繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。

（5）液壓泵站（配數字轉速表）：
工作電源：	AC：220V 50Hz
直流電機功率：	750W
額定轉速：	0-1500rmp
油泵型號：	CB-B10
最高輸出壓力：	2.5MPa（演示實驗工作壓力<=0.5 MPa）
油箱容積：	25L
安全限速范圍：	1000-1500轉/分
安全壓力設定范圍：	0.3 - 2.5 MPa
液壓泵工作時離液壓臺1.5m遠處噪聲≤58db

四、基本組成

本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只電器模塊的導軌。可任意組合擴展，并利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊。以后可以擴展或更換，PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。
液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。實驗臺設計有專用的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：雙作用油缸（帶行程撞塊）、彈簧回位油缸、液控單向閥，減壓閥，輔助油箱，壓力繼電器，增壓油缸，節流閥（直動式），單向閥，順序閥等常用的液壓元件。



五、液壓傳動基本回路

1、方向控制基本回路
1.1用手動換向閥的換向回路
1.2 M型、O型機能換向閥的閉鎖回路
1.3用液控單向閥的閉鎖回路
2、壓力控制基本回路
2.1壓力調定回路
2.2二級壓力回路（雙向調壓回路）
2.3用減壓閥的減壓回路
2.4用增壓閥的增壓回路
2.5用換向閥的卸載回路
3、速度控制基本回路
3.1進油節流調速回路
3.2回油節流調速回路
3.3調速齒輪泵容積調速回路
3.4調速齒輪泵和調速閥的容積節流復合調速回路
3.5流量閥短接的速度換接回路
3.6調速閥串聯的速度換接回路
3.7調速閥并聯的速度換接回路
4、多缸工作控制基本回路
4.1用壓力繼電器的順序動作回路
4.2用行程開關的順序動作回路
4.3用順序閥的順序動作回路
4.4用行程換向閥的順序動作回路

YPC-08A鋁槽式實驗臺配置清單

序號	分類	項 目	型 號 規 格	數量	備 注
1	泵 站	拖動直流電機及專用直流電源、數字轉速表及傳感器 齒輪油泵、溢流閥、壓力表、油箱、溫度液位計、濾油器		1臺	直流電機調速齒輪泵實驗專用泵站
2	實 驗 臺	08A型鋼質實驗臺	本公司設計制造	1臺
3		油管放油筒	本公司設計制造	1套
4		元件固定配置板	本公司設計制造	2塊
5		進油壓力表四通	本公司設計制造	1只	鋁合金、壓力表2.5MPa
6		回油五通	本公司設計制造	1只	鋁合金
7	液 壓 組 合 元 件	雙作用油缸		2只	透明元件+彈簧卡腳鋁底板
8		彈簧回位油缸		1只	透明元件+彈簧卡腳鋁底板
9		增壓油缸		1只	透明元件+彈簧卡腳鋁底板
10		輔助油箱	底板反裝	1只	透明元件+彈簧卡腳鋁底板
11		單向閥	P1 孔向右	2只	透明元件+彈簧卡腳鋁底板
12		液控單向閥		2只	透明元件+彈簧卡腳鋁底板
13		溢流閥（直動式）		2只	透明元件+彈簧卡腳鋁底板
14		節流閥（直動式）		1只	透明元件+彈簧卡腳鋁底板
15		調速閥		2只	透明元件+彈簧卡腳鋁底板
16		順序閥 （ 回油孔向右 ）	上閥芯螺絲固定	2只	透明元件+彈簧卡腳鋁底板
17		減壓閥（先導式）		1只	透明元件+彈簧卡腳鋁底板
18		二位二通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
19		二位四通電磁換向閥		2只	透明元件+彈簧卡腳鋁底板
20		“O”型三位四通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
21		“H”型三位四通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
22		“M”型三位四通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
23		二位四通行程換向閥		1只	透明元件+彈簧卡腳鋁底板
24		三位五通手動換向閥		1只	透明元件+彈簧卡腳鋁底板
25		壓力繼電器	0.5MPa 調定	1只	透明元件+彈簧卡腳鋁底板
26		壓力表( 1MPa--1只 0.6MPa--2只)		3只	透明元件+彈簧卡腳鋁底板
27		微動行程開關（常開2只+常閉2只）		2+2只	裝在雙作用缸上
28		三通四通組件（三通7只、四通5只）		1套
29	附 件	紙巾		2包
30		桌面滴油槽		1個
31		透明液壓皮管 φ8		1盤
32		油盤(配濾網)		1個	卸下的液壓元件放油
33		塑料配件盒		1個	放置實驗時裝拆的小零件
34		專用液壓油		20Kg
35	電 器 控 制	電磁閥通用連接線		3根
36		壓力繼電器插頭線		1根
37		直流電源單元		1個
38		PLC 編程器控制單元（標配：三菱FX1s-14MR）		1個	可根據用戶要求配置
39		PLC輸入單元		1個
40		PLC輸出單元		1個
41		繼電器控制單元		1個
42		單元電器連接電纜		3條
43		220V電源線		1條
44		編程通訊電纜		1根
45	資 料	透明液壓實驗指導書		1冊
46		PLC編程軟件及應用程序光盤	編程軟件及程序	1碟
47	工 具 配 件 盒	專用工具配件盒	300×200×62	1個	菲力格F-300
48		螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字)、卷筆刀、剪刀、 尖嘴鉗(改制)、活動板手、內六角扳手M4、M5、M6 內卡簧鉗、外卡簧鉗、尼龍管接頭扳手、快速接頭助拔器		各1只
50		塑料油塞100只、皮管快速接頭15只、尼龍管接頭3只、 油管深度定位塞2只、記號筆1只、各密封圈1袋、Φ10組合墊圈20只		1套
51		圓柱支架6只、皮管壓板10只 鋁槽T形螺母 30只 內六角螺絲M6×15=20枚 M6×25=20枚 M6×45=6枚		1套
