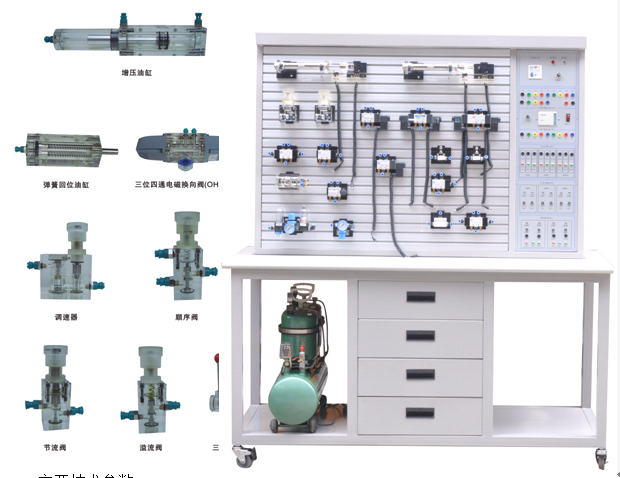

JG-19B 透明液壓 PLC 控制實訓裝置



透明液壓 PLC 控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司 YY-18 透明 液壓傳動演示系統 的基礎上，綜合了液壓 PLC 控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前液壓傳動控制技術以及 PLC 可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，可以讓學生直觀、感性地對比、了解電、液各自具有的特點、特色、及優缺點等。液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與 PLC 比較，，可以加深對 PLC 可編程序控制器的了解及掌握。

一、主要技術參數
1 、電源： AC220V 允差 ±l0% ， 50Hz ；
2 、直流電源輸入 AC220V  輸出 DC24V/3A
2 、裝置容量： ≤1kVA ；
3 、工作環境溫度：－ 5℃ ～ 40℃ ；
4 、工作濕度： ≤90%(40℃ 時 ) ；
5 、外形尺寸： 1500mm×650mm×1750mm
6 、液壓泵站：
（ 1 ）系統額定壓力 0.8MPa ；
（ 2 ）定量齒輪泵 - 電機 1 套：采用內軸一體式安裝，結構緊湊，噪音低；定量
     齒輪泵：額定流量 6L∕min ，壓力 2.5 MPa ；電機：功率 450W ，調速范圍 0 － 1500r/min ，外型尺寸： 630mm×380mm×500mm
（ 3 ）油箱：公頃容積 45L ；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表， L-HL46 號液壓油；
7 、液壓元件：
采用透明工藝加工而成，最大工作壓力 2.0MPa 。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
8 、電器控制單元：
（ 1 ） PLC 主機模塊：主機選用三菱 FX1S-20MR 主機， 12 路 DC 輸入／ 8 路繼電器輸出。
（ 2 ）配有控制模塊：電源模塊， PLC 控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
9 、電磁換向閥： AC24V  . 吸力 3mpa

二、主要特點
1 、液壓 PLC 控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（ PLC ）等器件組成。
2 、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3 、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶 “T” 溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4 、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5 、通過機械控，傳統繼電器控制，先進的 PLC 自動控制與 PLC 編程及監控技術于一體，靈活實現其功能。
6 、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比
較，突出 PLC 可編程序控制的優越性和先進性，加深對 PLC 編程器的了解與掌握。

三、透明液壓 PLC 控制基本實訓回路

1 、用手動換向閥的換向回路。
2 、用中位機能換向閥的用鎖回路。
3 、用液控平向閥的閉鎖回路。
4 、壓力調定回路。
5 、二級壓力控制回路。
6 、用減壓閥的減壓回路。
7 、用增壓缸的增壓回路。
8 、用 H 型換向閥的卸載回路。
9 、進油節流調速回路。
10 、回油節流調速回路。
11 、調速齒輪泵的換向調速回路。
12 、調速齒輪泵和調速閥組成的復合調速回路。
13 、流量閥短接的速度換接回路。
14 、用調速閥串連聯的二次進給同路。
15 、用調速閥并聯的二次進給同路。
16 、用順序閥的順序動作回路。
17 、用壓力繼電回的順序動作回路。
18 、用行程開關控制的順序動作回路。
19 、用行程換向閥的順序動作回路。
20 、串聯液壓缸的同步回路。
21 、用先導型溢流閥控制的換向回路。
22 、 PLC 編程軟件學習和使用
23 、 PLC 與計算機的通訊，在線調試、監控
24 、 PLC 控制的液壓基本回路實訓（優化控制）

四、液壓元件




五、透明液壓 PLC 控制實訓裝置清單
