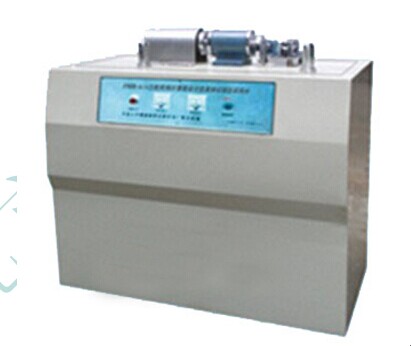

JG-JMH03 型 凸輪機構計算機設計仿真測試綜合實驗臺

1 、由計算機軟件對機構的動態參數進行測試，計算機軟件對機構的運轉進行動態仿真，從而實現理論聯系實際。
2 、凸輪可更換，配備 4 個不同運動規律的凸輪，還配備一盤凸輪制圖軟件，可自行在線切割機上加工任意規律的凸輪實驗。
3 、計算機軟件具有多媒體教學功能，學生可在軟件界機說明文件指導下，獨立自主地進行實驗，培養學生的獨立工作能力。
4 、主要技術參數：（可實現多元調節）
　　 電機功率： 90W
　　 調速范圍： 0-280R.R.M
　　 凸輪基圓半徑： 40MM
　　 推桿升搖： 15MM
　　 推桿偏道：± 15MM
　　 半徑： 8MM
　　 凈重： 52KG
　　 外形尺寸： 660X460X720( 可調 )
