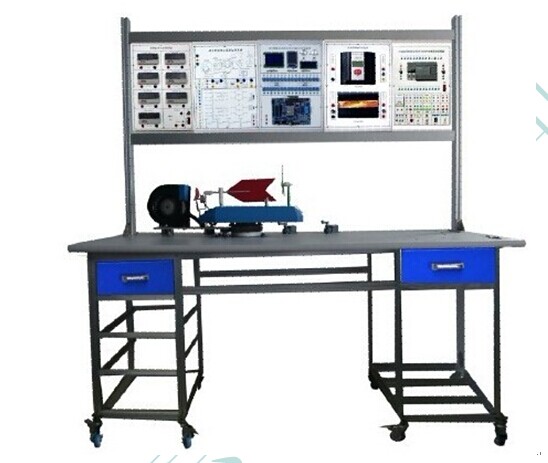

JG-FX02 型 風向跟蹤風力發電實訓裝置
風向跟蹤風力發電實訓裝置是風向跟蹤風力發電實訓裝置小型化產品，用 120W 的鼓風機模擬自然風，其風力大小，風吹方向可以改變，鼓風機整體在桌面上旋轉來改變風吹方向，鼓風機葉
片的轉速可進行變頻調速。
一、技術參數：
環境溫度 : 使用時 0 ～ 40 ℃ , 保存時 -20 ～ 70 ℃
相對濕度： 35 ～ 85 ％ RH （不結露
環境空氣：不含腐蝕性可燃性氣體，無大量導電性塵埃
供電電源： DC24 2A
二、系統簡介：
本系統有實驗臺、模擬風裝置系統、風向跟蹤裝置系統、被控對象掛箱、單片機掛箱、 PLC 主機掛箱、變頻器掛箱、逆變器掛箱和檢測儀表與負載掛箱等組成。
三、實驗內容：
1 、 PLC 基本指令實驗
1 ）基本順控指令實驗
2 ）定時器應用實驗
3 ）計數器應用實驗
4 ）脈沖指令實驗
5 ）旋轉移位指令實驗
6 ）常用應用指令實驗
2 、變頻器基本實驗
3 、單片機基本實驗（ 150 多個實驗）
4 、模擬風能 PLC 控制實驗
5 、直流電機調速實驗
6 、變頻器控制實驗
7 、充電控制器實驗
1 ）接反保護實驗
2 ）控制器對蓄電池的過充保護實驗
3 ）控制器對蓄電池的過放保護實驗
4 ）防反充實驗
8 、風向跟蹤 PLC 控制實驗
9 、模擬風能單片機控制實驗
10 、風向跟蹤單片機控制實驗
11 、逆變器原理實驗
JG-FX03 型 風向跟蹤風力發電實訓裝置
JG-FX03 型 風向跟蹤風力發電實訓裝置就是基于風力發電的原理，以及電能的整流、儲存和逆變而開發的。是一套具有實際操作功能和實驗功能的高標準教學系統，系統重點突出了教學的直觀性和實
驗操作的方便性，效果生動、直觀形象、現場敢強 .
一、系統簡介：
本系統由被控對象和控制單元兩部分組成；被控對象由鼓風機、風車、風速風向檢測系統、機艙跟蹤電機、發電機、液壓站等組成。風速風向顯示單元（觸摸屏）、控制及接線端子單元等組成�？刂茊卧捎脪煜涫�，可以方便的拿取，有利于二次開發。
分 5 個掛箱分別如下：
1 ．模擬風力發電裝置
2. PLC 主機掛箱
3. 變頻調速控制掛箱
4. 風速風向顯示掛箱
5. 控制及接線端子掛箱
二、實驗內容：
1 、殺出控制實驗
2 、風機運行風速調節實驗
3 、風車點動運行試驗
4 、風車自動運行試驗
5 、風車風機組合控制實驗
6 、隨動系統控制實驗
7 、帶剎車的隨動系統控制實驗
8 、風向跟蹤風力發電定時控制實驗
9 、自動控制風向跟蹤和風力發電實驗
JG-FX04 型 風向跟蹤風力發電實訓裝置
風向跟蹤風力發電實訓裝置是以實際風力發電為原型而設計制作的，是一套具有實際操作功能的高標準教學系統，系統重點突出了教學的直觀性和實驗操作的方便性，效果生動直觀形象、現場感強。
一、技術參數：
環境溫度：溫度 0 ～ 40 ℃，保存時 0 ～ 70 ℃
相對濕度： 35 ～ 85 ％ RH （不結露）
環境空氣：不含腐蝕性可燃性氣體，無大量導電性塵埃
工作電源： AC220 ± 5 ％ DC24V
供電電源：單相三線 AC220 ± 5 ％ 50HZ
功耗：≤ 1500W
二、系統簡介：
本系統由模擬風系統、模擬風控制系統、離網逆變系統、充電控制系統、負載系統和風能控制系統組成。
三、實驗內容：
1 、殺出控制實驗
2 、風機運行風速調節控制實驗
3 、風車運行點動實驗
4 、風車自動運行實驗
5 、風車風機組合控制實驗
6 、隨動系統控制實驗
7 、帶剎車的手動變頻控制
8 、風向跟蹤風力發電定時控制實驗
9 、自動控制風向跟蹤風力發電試驗
10 、變頻器實驗
11 、風能充電控制實驗
12 、單項離網逆變實驗
13 、充電控制器試驗
1 ）接反保護實驗
2 ）控制器對蓄電池的過充保護實驗
3 ）控制器對蓄電池的過放保護實驗
14 、風況檢測試驗
15 、發電功率測量實驗
|
