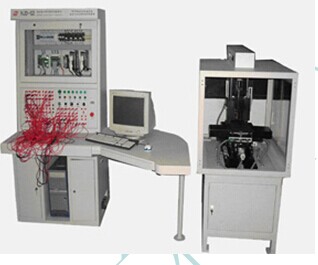

JGJD-G2 型 光機電一體化教學實驗設備（電氣控制、激光雕刻）
PC 機（用戶自備）、電氣控制實驗柜、激光雕刻工作臺和控制軟件幾大部分組成。該教學實驗設備集激光技術、機械、電子、計算機技術、數控技術于一體，既能滿足高校、高職高專相關專業教學實驗、課程設計、畢業設計及課外創新設計等需要，又能用于對外激光雕刻加工。其加工對象可為：有機玻璃、塑料、橡膠、木質、雙色板、牛角等非金屬材料。
一、技術性能
1 ．基本組成
1 ） PC 機（用戶自備）
2 ）電氣控制柜的主要組成：
●位控板
●繼電器和接觸器
●步進電機控制系統
●交流伺服控制系統
●分區式創新型控制面板
3 ）激光雕刻工作臺的主要組成：
●激光電源
● CO2 激光器
●水冷循環
●三軸工作臺（ X 軸、 Y 軸 、 Z 軸）
4 ）控制軟件包括激光雕刻軟件和實驗軟件兩大部分
其中 X 軸、 Y 軸均由交流伺服電機驅動，可實現兩軸聯動控制； Z 軸由步進電機驅動（ Z 軸配光柵尺和光電編碼器），可進行開環、半閉環和閉環等控制實驗，同時 Z 軸也可用于激光焦點的調節。
2 ．技術參數
技 術 規 格 |
單 位 |
參 數 |
激光雕刻機主體工作臺尺寸 : 長×寬 |
mm |
160 × 160 |
行 程 |
X 軸（伺服驅動） |
mm |
150 |
Y 軸（伺服驅動） |
mm |
150 |
Z 軸（步進電機） |
mm |
100 |
進給速度（ x,y,z ） |
mm/min |
1 — 1200 （步進） |
1 — 1500 （伺服） |
快移速度（ x,y,z ） |
mm/min |
1500 （伺服） |
2000 （步進） |
交流電源 |
220AV,50HZ |
步進電機 |
步距角 1.8 ° |
伺服電機 |
100W |
激光電源 |
30W |
CO2 激光器 |
25W |
f=50 聚焦片 |
Φ 20mm |
反射鏡 |
Φ 20mm |
焦斑直徑 |
0 ． 1 mm |
冷卻水泵揚程 |
≥ 2.5m |
隨機附件 |
1. 通訊電纜； 2. 激光雕刻軟件； 3. 實驗軟件 |
隨機資料 |
1. 使用說明書； 2. 實驗指導書 |
3 ．基本實驗項目
·位置控制板的學習和應用實驗
·激光雕刻軟件的學習和應用實驗
·數控代碼的學習和應用實驗
·步進電機單軸定位控制實驗
·步進電機開環、半閉環、閉環三種控制系統的比較實驗
·交流伺服電機控制激光工作臺單軸定位實驗
·交流伺服電機控制激光工作臺兩軸聯動實驗
·激光工作臺單軸限位控制和回原位控制實驗
·激光焦點位置的調節實驗
·激光文字雕刻實驗
·激光圖案雕刻實驗
·數控程序編制及控制實驗
· 光機電一體化設備 基本組成及功能部件的認識實驗
由于該教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
二、特 點：
·實驗內容涉及機械、電氣、激光加工、計算機技術、數控技術等方面，覆蓋面廣，綜合性強
·各功能部件敞開性好，有利于加深學生的感性認識
·通過多個模塊，靈活組成各種系統
·實驗過程接近實際機電產品的組裝調試過程，實戰性強
·學生可根據自己的構思進行創新設計
面向課程：
《機電傳動控制》，《機床電器控制》，《激光加工技術》，《 機床概論》，《機械加工自動化》，《機械制造系統》，《先進制造技術》，《數控技術》，《數控機床》，《機電一體化控制技術與系統》等。
三、其它用途：
·為本科生、專科生、研究生提供教學實驗場所
·為本科生、專科生的課程設計、畢業設計及課外創新設計提供實驗場所
·為教師和相關技術人員從事機電產品開發提供實驗平臺
·為企業培訓工程技術人才和工程設備的維護管理人員
·改善辦學條件，提高學�；蛟合抵�
|
