JG-DTF01 型 自動扶梯部件安裝與調試實訓設備
一、自動扶梯的結構特點 ： 自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。 具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所， 如車站、碼頭、商場等處，得以廣泛應用。 本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
二、自動扶梯的主要參數及零部件 ：
1 ．主要參數
(1) 額定運行速度：梯級在空載情況下的運行速度 V=0.5m ／ s 、
(2) 傾斜角度 (α) ：梯級運行時與水平面構成的最大角度，為 35° 。
(3) 提升高度 (H) ： 1500mm 。
(4) 梯級寬度 (B) ： 1000mm 。
(5) 水平梯級數量： 2 平級。
(6) 最大輸送能力： 1000 人 /h 。
(7) 電機功率： 7.5KW
(8) 運行條件：連續制
(9) 桁架撓度： ≤1/1000
(10) 曳引機：蝸輪蝸桿
(11) 重量大約： 5500KG

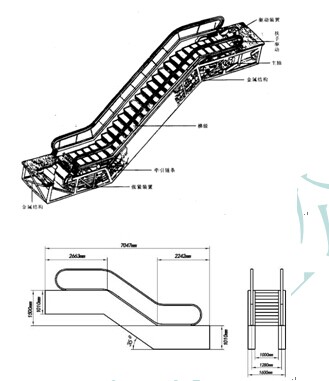

（ 12 ）外形尺寸大約： 7047×1600×3500mm
2 ．主要零部件 扶梯由桁架、驅動減速機、驅動裝置、張緊裝置、導軌系統、梯級、梯級鏈， 扶欄扶手帶以及各種安全裝置所組成。
(1) 桁架：它是扶梯的基礎構架，扶梯的所有零部件都裝配在這一金屬結 構的桁架中。它用角鋼、型鋼等焊制而成。 桁架由 3 部分組成，即上平臺、中部桁架與下平臺。為保證扶梯處于良好工作狀態，桁架剛度高，其允許撓度一般為扶梯上、 下支撐點點間距離的 1‰ 。同時，扶梯桁架設有中間支承，起支撐作用，而且可隨桁架的脹和縮自行調節。
(2) 驅動機 ( 以鏈條式為例 ) ：驅動機主要由電動機、蝸輪蝸桿減速機、鏈輪、制動器 ( 抱閘 ) 等組成。電動機的安裝位置采用立式驅動機。其優點為：結構緊湊，占地少，重量輕，便于維修；噪音低，振動小。
(3) 驅動裝置：驅動裝置主要由驅動鏈輪、梯級鏈輪、扶手驅動鏈輪、主軸及制動輪或棘輪等組成。該裝置從驅動機獲得動力，經驅動鏈用以驅動梯級和扶手帶，從而實現扶梯的主運動，并且可在應急時制動，防止乘客倒滑，確保乘客安全。該裝置裝配在上平臺 ( 上部桁架 ) 中，如下圖所示。
(4) 張緊裝置：如下圖所示，張緊裝置由梯鏈輪、軸、張緊小車及張緊梯級鏈的彈簧等組成。張緊彈簧可由螺母調節張力，使梯級鏈在扶梯運行時處于良好工作狀態。當梯級鏈斷裂或伸長時，張緊小車上的滾子精確導向產生位移，使其安全裝置 ( 梯級鏈斷裂保護裝置 ) 起作用，扶梯立即停止運行。
(5) 導軌：梯級運行和返回導軌均為冷彎型材，具有重量輕、相對剛度大、制造精度高等特點，便于裝配和調整。
(6) 梯級鏈：如下圖所示，梯級鏈由具有永久性潤滑的支撐輪支撐，梯級鏈上的梯級輪就可在導軌系統、驅動裝置及張緊裝置的鏈輪上平穩運行； 還使負荷分布均勻，防止導軌系統的過早磨損，特別是在反向區兩根梯級鏈由梯級軸連接，保證了梯級鏈整體運行的穩定性。 (7) 梯級： 整體壓鑄梯級：如下圖所示，整體壓鑄梯級系鋁合金壓鑄，腳踏板和起步板鑄有筋條，起防滑作用和相鄰梯級導向作用。這種梯級的特點是重量輕，外觀質量高。
(8) 扶手驅動裝置：如下圖所示，由驅動裝置通過扶手驅動鏈直接驅動，無須中間 軸，扶手帶驅動輪緣有耐油橡膠摩擦層，以其高摩擦力保證扶手帶與梯級同步運行。 為使扶手帶獲得足夠摩擦力，在扶手帶驅動輪下，另設有皮帶輪組。皮帶的張緊度由皮帶輪中一個帶彈簧與螺桿進行調整，以確保扶手帶正常工作。
(9) 扶手帶：如下圖所示，扶手帶由多種材料組成，主要為天然 ( 或合成 ) 橡膠、 棉織物 ( 簾子布 ) 與鋼絲或鋼帶等。扶手帶的標準顏色為黑色。
(10) 梳齒、梳齒板、樓層板： ① 梳齒：如圖下圖所示，在扶梯出入口處裝設梳齒與梳齒板，以確保乘客安全過渡。梳齒上的齒槽與梯級上的齒槽嚙合，即使乘客的鞋或物品在梯級上相對靜止，也會平滑地過渡到樓層板上。 ② 梳齒板：梳齒板用以固定梳齒。 ③ 樓層板 ( 著陸板 ) ：樓層板既是扶梯的出人口，也是上平臺、下平臺維修間 ( 機房 ) 的蓋板，為有機玻璃制作透明直觀。
(11) 扶欄：扶欄設在梯級兩側，起保護和裝飾作用。
(12) 潤滑系統：所有梯級鏈與梯級的滾輪均為永久性潤滑。主驅動鏈、扶手驅動鏈及梯級鏈則由自動控制潤滑系統分別進行潤滑。該潤滑系統為自動定時、定點直接將潤滑油噴到鏈銷上，使之得到良好的潤滑。潤滑系統中泵或電磁閥的啟動時間、給油時間均由控制柜中的延時繼電器控制。
三、控制部分：
1 、扶梯是公共交通的重要工具，安全是至關重要的。本扶梯可實現故障的報警動作。根據扶梯安全標準 (EN) 規定， 自動扶梯有以下幾種安全裝置： ① 斷鏈 ( 梯級鏈 ) 急停開關。 ② 斷帶 ( 扶手帶 ) 急停開關。 ③ 過電流保護，相位監測。 ④ 驅動軸安全制動器。 ⑤ 應急開關。 ⑥ 電氣防反轉裝置。
2 、其他部分： 控制柜內電路保護：空氣開關，熔斷器 相位繼電器，熱保護器，電源為三相五線。
四、主要實訓項目：
扶梯扶手帶安裝與調整實訓設備
扶梯梯級安裝與調整實訓設備
扶梯曳引機系統安裝與調整實訓設備
扶梯驅動機構安裝與調整實訓設備
扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
扶梯潤滑系統組裝與實驗實訓設備
扶梯安全保護系統組裝與動作實驗實訓設備。
|
