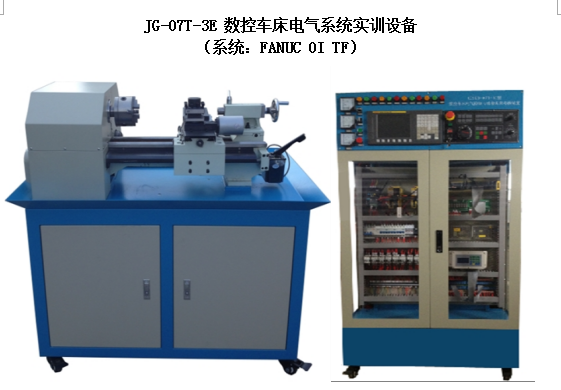

簡介：近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
序號 |
材料名稱與規格型號 |
數量 |
單位 |
1 |
數控系統（采用FANUC 0I MATE TD） |
1 |
臺 |
2 |
機床實訓控制臺（采用鐵質鈑金噴塑結構） |
1 |
臺 |
3 |
CK0625數控車床 |
1 |
臺 |
4 |
手搖脈沖發生器（FANUC手輪）（安裝在面板上） |
1 |
臺 |
5 |
四工位刀架（含扳手） |
1 |
套 |
6 |
冷卻泵電機 |
1 |
臺 |
7 |
三相交流伺服電機（βis系列）(安裝在實物機床上) |
2 |
臺 |
8 |
交流伺服單元（βis系列，安裝在柜內） |
2 |
臺 |
9 |
X、Z軸正負限位、機床回零開關（安裝在實物機床上） |
2 |
只 |
10 |
英威騰變頻器（安裝在柜內） |
1 |
臺 |
11 |
I/O板（FANUC ） |
1 |
塊 |
12 |
分線器(FS-50BB) （安裝在柜內） |
1 |
塊 |
13 |
電壓表6L2（0～450V）（安裝在柜內） |
2 |
只 |
14 |
電流表（5A）（安裝在柜內） |
1 |
只 |
15 |
滅弧器31TX1-31A03（安裝在面板上） |
1 |
只 |
16 |
交流接觸器CJX1-22（正泰）（安裝在面板上） |
4 |
只 |
17 |
直流繼電器MY2N（安裝在面板上） |
6 |
只 |
18 |
KT18-32（安裝在面板上） |
3 |
只 |
19 |
斷路器DZ47-60-C5（正泰）（安裝在面板上） |
3 |
只 |
20 |
漏電保護器DZ47LE-32（正泰）（安裝在柜上） |
1 |
只 |
21 |
風機（安裝在柜內） |
1 |
只 |
22 |
急停開關（強電）（安裝在柜內） |
1 |
只 |
23 |
急停開關（驅動）（安裝在副面板上） |
1 |
只 |
24 |
風機開關（安裝在面板上） |
1 |
只 |
25 |
照明開關（安裝在面板上） |
1 |
只 |
26 |
單相電源插座（安裝在柜上） |
1 |
只 |
27 |
電源指示燈（安裝在柜上） |
1 |
套 |
28 |
直流24V電源（安裝在柜內） |
2 |
臺 |
29 |
650W變壓器（安裝在柜內） |
1 |
臺 |
30 |
1500W變壓器（安裝在柜內） |
1 |
臺 |
31 |
鑰匙（每套2把） |
1 |
套 |
32 |
CAD/CAM軟件光盤 |
1 |
張 |
33 |
變頻器使用手冊 |
1 |
本 |
34 |
FUANC 0I MATE-TD操作說明 |
1 |
本 |
35 |
FUANC 0I MATE-TD維修手冊 |
1 |
本 |
36 |
FUANC 0I MATE-TD參數說明 |
1 |
本 |
37 |
實訓臺指導書（含智能故障使用說明書） |
1 |
本 |
38 |
車床故障電路圖 |
1 |
份 |
39 |
智能故障考核模塊（硬件與軟件） |
1 |
套 |
40 |
CF卡（2GB） +PCMCIA卡座+USB讀卡器 三件套 |
1 |
套 |
41 |
數控車床電氣原理圖 |
1 |
份 |
42 |
RS232接口傳輸線及插頭（5米） |
1 |
套 |
