JG-CK6136 透明數控教學車床 (廣數系統,KND系統可選擇)

簡介：數控車床實訓設備提供一套完整的控制系統，控制系統擁有完整的數控技術的系統，控制臺全面剖析了數控系統的控制原理和結構，按符合真實數控設備的要求進行電氣連接，可以帶動實訓機床進行數控加工；同時數控控制臺在控制系統內部提供數控機床常見故障的設定、維修、考核等電路故障系統，該故障系統提供全開放的端子接口，可以設置電路故障、主要器件故障，供學生進行測量，判斷。由教師設定故障，學生可以實現在線測量排故，也可以實現斷電測量進行排故，提高學生解決問題的能力。

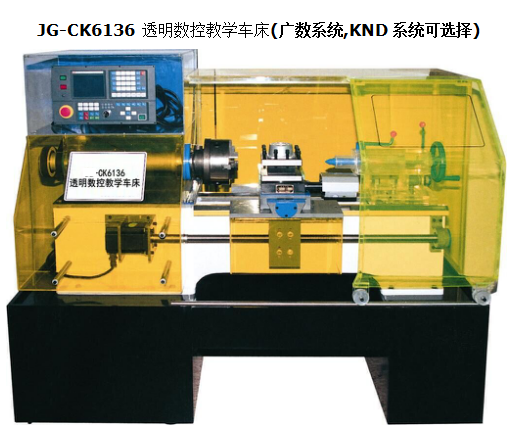

產品參考圖片：

主要功能：JG-CK6136 透明數控教學車床 (廣數系統,KND系統可選擇)

一、概述
JG-CK6136透明數控教學車床是 北京京工 有限公司新研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的KND--2T車床用數控系統，該系統從外置到內核均與日本FANUC系統全面兼容。硬件配置更具有相當?shù)膭傂�、強度及制造精度；同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ30mm的鋁合金或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。

二、特點
1. 穩定可靠的KND--2T專用車床數控系統；
2. 全自動四工位數控回轉刀架，能滿足較復雜零件的刀使用要求；
3. 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
4. 采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
5. 操作方便舒適，符合現代人機工程學的優化思想；
6. 車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
7. 外型美觀大方，彰顯實驗場所品質。
三、用途
1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4. 開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
四、數控系統主要功能
1.國內一家從外置到內核均與日本FANUC全面兼容的系統；
2.系統采用硬件插補技術，快進速率可達12米/分；
3.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4.控制精度高，脈沖當量為1μ（0.001mm）；
5.有串行RS232通訊接口功能，可與計算機聯機通訊；
6.采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7.系統具有軟、硬件限位，保證工作安全；
8.采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、車床主要技術參數

附件工具清單
