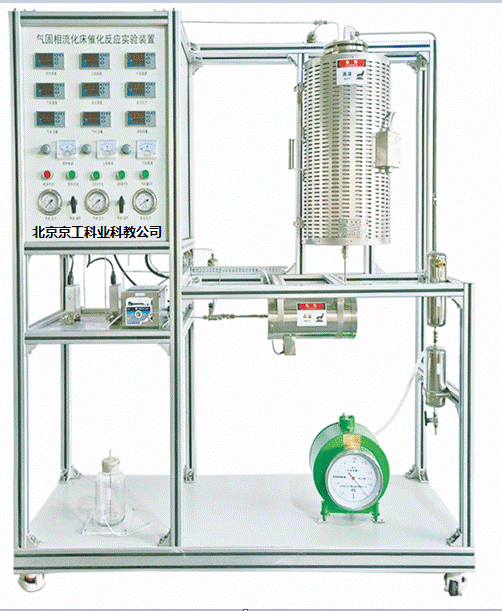

1、流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm ；熱電偶套管 ，Φ 3mm，內插Φ1mm熱電偶 ，316L不銹鋼材質。催化劑裝載量：10-50ml。
2、 反應器加熱爐： ф300 × 60 0mm， 開啟式， 加熱功率(三段加熱)各1KW，加熱形式：碳化硅 爐管 +金屬內襯 。內層為保溫層，外層為網孔防護層。 最高使用溫度 ，9 00℃ 。
3、 預熱器：不銹鋼，內徑φ 10 mm，長度250mm，內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 ： 常壓 。
4、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：300ml/min， N 2 標定，準確度：±1%F.S 。
5、加料罐:體積1000ml，材質：石英玻璃，數量1個。
6、液體混合器：50 ml，材質：316L不銹鋼，數量1個。
7 、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。
8、氣液分離器：500mL，316L衛生級不銹鋼。
9、液體泵：蠕動泵，轉速范圍0.1～50rpm， 流量：0.2-10ml/min， 4～20mA遠程輸出控制，數量1臺。
10、濕式氣體流量計：額定流量：0.2m 3 /h，容積：2L，精度：±1%。
11 、不銹鋼防震指針壓力表 0-0.25MPa ，數量 3 個。
12、溫度傳感器：K熱電偶，顯示分度0.1℃。
13、管路閥門：316L不銹鋼精密卡套管和閥門。
14、節能環保冷凝系統：溫度范圍-10～20℃，容積5L，控溫精度±0.5℃。
15、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
16、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
17、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
18、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
19、額定電壓：380V，總功率：4.0KW。
20、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
22、配數據采集軟件一套，在線工業組態軟件一套。 |
