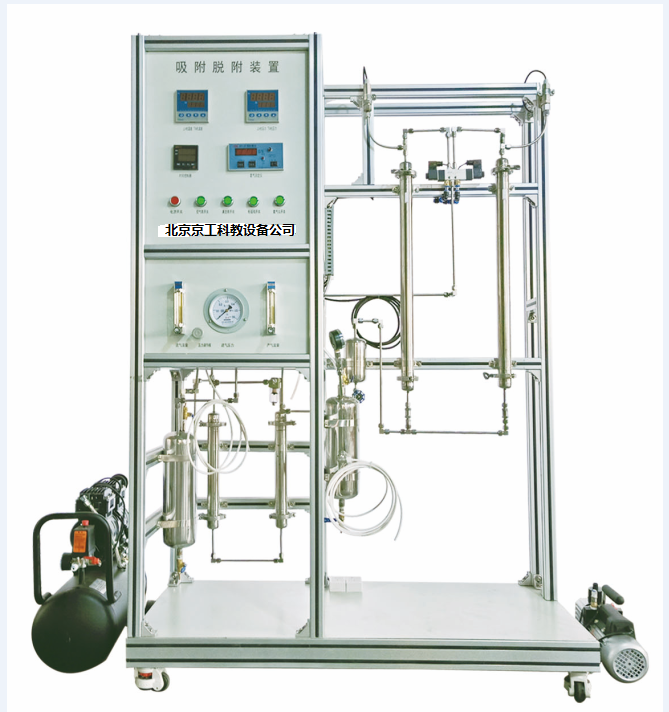

1 、吸附塔：管徑Φ 38mm ，管長 750mm ， 304 不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。吸附塔入口段裝有氣體吸濕和干燥器。
2 、無油靜音空壓機：功率 550W ，排氣量 36L/min ，額定排氣壓力 0.8MPa 。
3 、真空泵：旋片式真空泵 抽速 : ≥ 2L/s, 轉速 : 2800r/min ，功率 : 370w 。
4 、氣體轉子流量計： 16-160ml/h 和 25-250ml/h ，根據產氣量選配。
5 、吸附劑： PSA-5A 型富氧分子篩， 顆粒規格：0.4-0.8mm 。
6 、氧分析儀：防爆式氧氣濃度傳感器，量程 0~100% ，最小檢測量： 0.01 ％，輸出信號 4-20mA ， DC24V 供電。
7 、工作壓力： -0.1- 0.6MPa，溫度計：0-100 ℃ 。
8 、塔體、管路、管件及閥門均為 304 不銹鋼。
9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式 。
11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
12、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。實現 壓力、溫度、 含氧量 ， 吸附時間 的顯示， 以及 閥門 調節、吸附 時間 控制等 操作 ， 實現整個變壓吸附系統的全自動控制。
13、外形尺寸：1300×550×1800mm，外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
14 、 工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
15、配數據采集軟件一套，在線工業組態軟件一套。 |
