技術指標

說 明

設計參數

常溫，常壓操作。

單釜：

水流量：40L/h、平均停留時間（數學期望值） ：200-600。

方差 ：1.0 105--3.0 105、模型參數N：1.2—2。

三釜：

水流量：40L/h、平均停留時間（數學期望值） ：200-600。

方差 ：1.0 105--5.0 105、模型參數N：1.2—4。

主要配置

有機玻璃反應釜、管式反應器、轉子流量計、水箱、水泵、電機、數字電導儀閥門、管道、 中央處理器 、觸摸屏、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶透明水箱，連接自來水接入。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：水- KCl。

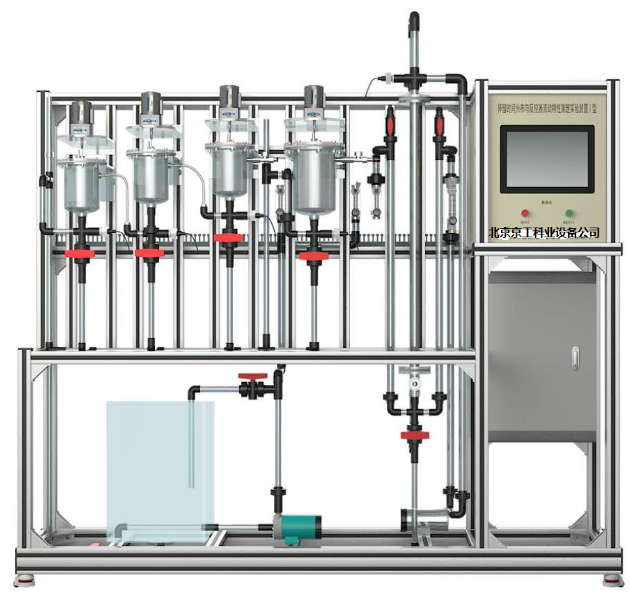

主要設備

1 、釜式反應器 1.0L ， 透明 有機玻璃制成，數量 3 個。　　　

2 、釜式反應器 3.0L ， 透明 有機玻璃制成，數量 1 個。

3、管式反應器：直徑Φ35，長度1200mm，填料拉西環φ4mm。

4、水箱：80L，透明有機玻璃材質。

5、管路：透明，壁厚≥2.0mm，透明可視材質。

6、 交流可調速 電機：功率15W，無級調速。

7、進水泵： MP 型 磁力驅動泵，額定功率：15W，額定流量：6L/min。

8、循環泵：額定流量6L/min，揚程3m。

9、數字電導儀：0～2000μS/cm，光電耦合器隔離保護4-20ma信號輸出，電導電極：5支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。

10、轉子流量計：流量6-60L/h，水。

11、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

12、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式 。

13、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

14、額定電壓：220V，總功率：1kW。

15、 外形尺寸：2000×550×2000mm（長×寬×高） 外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

16 、轉換模塊及在線監控軟件一套。

17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉數

霍爾開關

觸摸屏

調速模塊

流量

轉子流量計

轉子流量計

轉子流量計

濃度

在線電導率儀

觸摸屏

無

示蹤劑流動時間

時間控制器

觸摸屏

無
