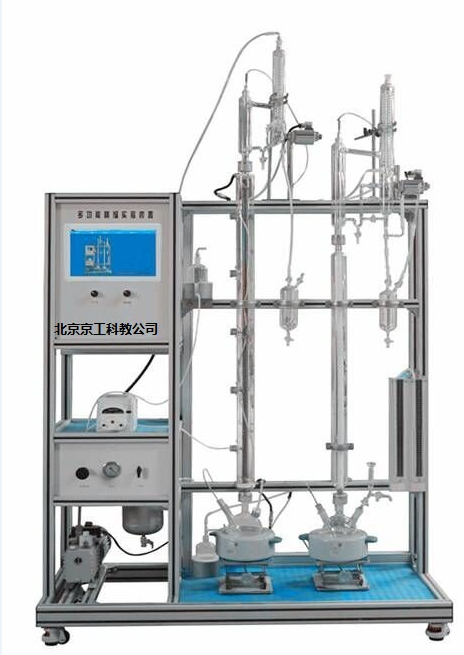

1 、雙玻璃填料塔，塔體直徑φ 20mm ，塔 1 ：高 1400mm ，塔 2 ：高 1200mm 。不銹鋼φ 2 × 2mm θ網環填料，塔體外壁二段透明導電膜加熱保溫，塔釜容積 500ml 。雙塔可獨立操作。
2 、雙預熱器與控溫系統，溫度與塔頂回流自控，塔頂、塔釜測溫獨立數字顯示。
3 、塔 1 ：五側口，塔 2 ：無側口，塔體外壁 2 段導電膜加熱保溫，塔 1 和塔 2 均有溫度與回流自控，塔 1 和塔 2 的塔頭為蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。
4 、蠕動泵 2 臺，外控功能：轉速控制，方向控制，啟停控制。轉速范圍： 0.1-50rpm 。轉速分辨率： 0.1rpm 。流量范圍 : 0.01-30ml/min 。
5 、 250ml 高位玻璃加料瓶，液體轉子流量計：范圍 2.5 ～ 25ml/min ，數量 2 套。
• 真空系統：含真空泵、緩沖罐，閥門、壓力計等。
• 加熱器：功率300W，集成控制。
• 溫度傳感器：Pt100，顯示分度0.1℃。
9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式 。
11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
12、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
13、額定電壓：220V，總功率：2.2kW。
14、外形尺寸：1500×550×2300mm（長×寬×高），外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
16、配數據采集軟件一套，在線工業組態軟件一套。 |
