| 智能型液壓傳動實驗臺

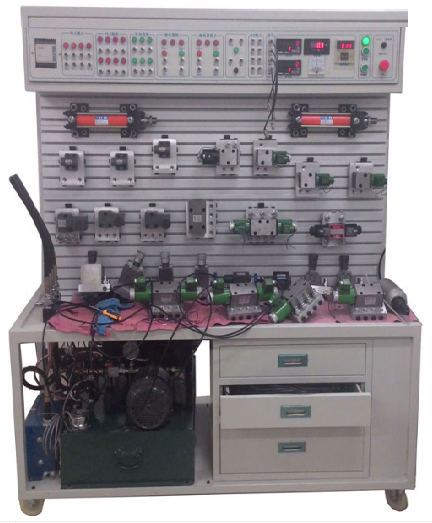

JGYYY-IC智能型液壓傳動實驗臺
產品簡介： 智能化測控液壓傳動綜合實驗臺是采用CAT技術的新一代液壓實驗臺，是集比例閥控伺服缸閉環控制實驗、伺服閥控伺服缸閉環控制實驗、液壓元件性能測試實驗、液壓回路性能測試與功能驗證于一體的綜合性液壓實驗臺。
一、技術參數
限壓式變量葉片泵組：
型號：YBX-16
壓力：6.3MPa
排量：16mL/r
轉速：1450r/min
驅動功率：4KW
電源：220V/380V 50HZ
定量葉片泵組：
型號：YB1-6
壓力：6.3MPa
排量：6mL/rev
轉速：1450r/min
驅動功率：1.5KW
電源：220V/380V 50HZ
冷卻器：
型號：AW0608
壓力：1.4MPa
流量：20L/min
功率：65W
電源：220V
二、實驗項目：
（一）液壓回路功能驗證實驗
1. 壓力控制回路
（1）調壓回路:
a. 單級調壓回路
b. 單級遠程調壓回路
c. 兩級調壓回路
d. 兩級遠程調壓回路
e. 三級調壓回路
f. 雙壓回路
（2）減壓回路
a. 一級減壓回路
b. 二級減壓回路
（3）保壓回路
a. 單向閥保壓回路
b. 液控單向閥保壓回路
c. 換向閥保壓回路
d. 輔助泵保壓回路
（4）卸荷回路
a. 三位四通M型中位機能換向閥卸荷回路
b. 三位四通H型中位機能換向閥卸荷回路
c. 二位二通電磁換向閥卸荷回路
d. 先導式溢流閥卸荷回路
e. 行程閥卸荷回路
f. 壓力控制卸荷雙泵供油回路
g. 電磁閥控制卸荷雙泵供油回路
（5）平衡回路
a. 順序閥平衡回路
b. 液控單向閥平衡回路
c. 單向節流閥平衡回路
d. 液控單向閥和單向節流閥的平衡回路
e. 平衡與保壓回路
f. 液控順序閥平衡回路
（6）緩沖回路
a. 調速閥緩沖回路
b. 溢流閥緩沖回路
2. 速度控制回路
（1）節流調速回路
a. 節流閥進油節流調速回路
b. 調速閥進油節流調速回路
c. 節流閥回油節流調速回路
d. 節流閥旁路節流調速回路
e. 調速閥旁路節流調速回路
f. 單節流閥雙向進油節流調速回路
g. 單節流閥雙向回油節流調速回路
h. 雙節流閥雙向進油節流調速回路
i. 雙節流閥雙向回油節流調速回路
j. 有背壓閥的進油節流調速回路
k. 調速閥回油節流調速回路
（2）增速回路
a. 單向閥控制差動連接增速回路
b . 二位三通電磁換向閥差動連接增速回路
（3）速度變換回路
a. 用行程閥的快慢速換接回路
b. 二位二通電磁閥差動連接速度變換回路
c. 二位三通電磁閥差動連接速度變換回路
d. 調速閥串聯速度變換回路
e. 調閥并聯進油控制速度變換回路
f. 調速閥并聯回油控制速度變換回路
g. 雙向速度變換回路
h. 進油控制速度變換回路
i. 回油控制速度變換回路①
j. 快慢速轉換回路
k. 回油控制速度變換回路②
3. 方向控制回路
（1）換向回路
a. 二位四通電磁閥控制連續往復運動回路
b. 三位四通電磁閥控制連續往復運動回路
（2）鎖緊回路
a. 三位四通電磁換向閥O型中位機能鎖緊回路
b. 三位四通電磁換向閥M型中位機能鎖緊回路
c. 單向閥鎖緊回路
d. 液控單向閥鎖緊回路
4. 多缸控制回路
（1）順序動作回路
a. 壓力繼電器控制順序動作回路
b. 單順序閥控制順序動作回路
c. 行程開關控制順序動作回路
d. 行程閥控制順序動作回路
e. 雙順序閥控制順序動作回路
f. 順序閥與行程開關聯合控制順序動作回路
g. 壓力繼電器與行程開關聯合控制順序動作回路
（2）同步動作控制回路
a. 調速閥出油節流同步回路
b. 調速閥進油節流同步回路
c. 進油節流雙向同步回路
d. 回油節流雙向同步回路
（三）液壓元件性能實驗
1. 液壓泵靜態動態特性實驗：
2. 溢流閥靜態動態性能實驗
3. 流量閥靜態特性實驗
a. 節流閥穩態流量—壓力特性
b. 調速閥穩態流量—壓力特性
（四）液壓回路性能實驗
1. 節流調速回路性能實驗
a. 節流閥進油節流調速回路速度—負載特性
b. 節流閥旁路節流調速回路速度—負載特性
c. 調速閥進油節流調速回路速度—負載特性
（五）比例閥控伺服缸位移閉環控制實驗
（六）伺服閥控伺服缸位移閉環控制實驗
三、實驗臺配置
液壓元器件配置
序號 |
名 稱 |
型號 |
數量 |
1 |
雙作用單出桿油缸 |
HOB32*150LA |
2 件 |
2 |
卸荷式調壓總閥 |
YC-10 |
1 件 |
3 |
先導式溢流閥 |
Y-10B |
1 件 |
Y-25B |
1 件 |
4 |
直動式溢流閥 |
DG-02 |
2 件 |
5 |
遠程調壓閥 |
YF-B8H1-S |
2 件 |
6 |
先導式減壓閥 |
J-10B |
1 件 |
7 |
順序閥 |
X-25B |
2 件 |
8 |
壓力繼電器 |
EYX15-5 |
1 件 |
9 |
節流閥 |
L-10B |
2 件 |
10 |
調速閥 |
T-10B |
2 件 |
11 |
單向閥 |
I-10B |
3 件 |
12 |
液控單向閥 |
IY-25B |
1 件 |
13 |
二位二通行程換向閥 |
22C-25B |
1 件 |
14 |
二位二通電磁換向閥 |
22E2-25BH |
1 件 |
22E2-25B |
2 件 |
15 |
二位三通電磁換向閥 |
23E2-25B |
1 件 |
16 |
二位四通電磁換向閥 |
24E2-25B |
2 件 |
17 |
三位四通電磁換向閥 |
34E2-25B |
2 件 |
34E2-25BH |
1 件 |
DSG-01-3C60 |
1 件 |
18 |
液控順序閥 |
XY-25B |
1 個 |
19 |
量筒 |
JY-YL |
1 件 |
20 |
快換接頭 |
JY -KJ |
40 套 |
21 |
快換接頭 ( 單頭 ) |
JY -DT |
76 個 |
22 |
螺紋接頭 |
JY -JT |
30 個 |
23 |
管用直通接頭 |
JY -ZT |
16 個 |
24 |
管用直角接頭 |
JY -GZ |
16 個 |
25 |
聚氨酯高壓油管 |
XPU Φ 8-1 |
16 根 |
26 |
三通接頭 |
JY -SF3 |
6 個 |
27 |
四通接頭 |
JY -SF4 |
2 個 |
28 |
快換連接底板 |
JY -KD |
36 個 |
29 |
油路板 |
JY -YLB |
28 個 |
30 |
油缸底板 |
JY -DB |
2 個 |
31 |
頂缸座 |
JY -GZ |
1 個 |
32 |
壓力表 |
YTN60 |
2 個 |
33 |
鋼架鋁合金 T 型槽面板
結構操作臺 |
JY -ZT |
1 個 |
34 |
泵站： 含 : 變量葉片泵電機組合 , 定量葉片泵電機組合 , 吸油過濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統 |
JY -YZ |
1 個 |
35 |
比例換向閥配放大板 |
4WRE6E8-10B/24Z4/M |
1 套 |
36 |
比例伺服閥配放大器 |
TDY6 |
1 套 |
常用工具及易損件
序號 |
名 稱 |
數量 |
1 |
密封膠帶 |
2 卷 |
2 |
密封圈 |
1 組 |
3 |
6" 活動扳手 |
1 個 |
4 |
19-22 開口扳手 |
1 個 |
5 |
22-24 開口扳手 |
1 個 |
6 |
24-27 開口扳手 |
1 個 |
7 |
3mm 內六角扳手 |
1 個 |
8 |
5mm 內六角扳手 |
1 個 |
9 |
6mm 內六角扳手 |
1 個 |
10 |
6" 內卡環鉗 |
1 個 |
11 |
6" 外卡環鉗 |
1 個 |
12 |
十字起 |
1 把 |
13 |
一字起 |
1 把 |
14 |
元件存放盆 |
3 個 |
15 |
漏斗 |
1 個 |
16 |
46" 抗磨液壓油 50kg |
|
電器配置清單
序號 |
名 稱 |
型 號 |
數量 |
1 |
可編程控制器 |
三菱電機 FX1S-20MR-001 |
1 |
2 |
手編器 |
FX-20P[ 選配 ] |
1 |
3 |
PLC 編程電纜 |
SC-09 三菱電機 |
1 |
4 |
PLC 編程軟件 |
1 |
5 |
繼電器 |
MY4NJ 歐姆龍 |
6 |
6 |
接近開關 |
TX-SN5C-NPN |
4 |
7 |
霍爾元件 |
TX-12N4C-NPN |
1 |
8 |
三相 KW 表 |
DK3-DV05 |
1 |
9 |
三相功率變送器 |
DT33S-W3.3KW |
1 |
10 |
開關電源 |
S200-24 |
1 |
11 |
開關電源 |
12V/55A |
1 |
12 |
變壓器 |
TK500 |
1 |
13 |
變壓器 |
TK35/24 |
1 |
14 |
空氣開關 |
DZ47-16A |
1 |
15 |
保險 |
RT18-32 |
3 |
16 |
交流接觸器 |
[JZC1-44/36V] |
7 |
17 |
航空插 |
XS12/2P |
16 |
18 |
航空插 |
XS12/3P |
11 |
19 |
航空插 |
XS12/4P |
8 |
20 |
航空插 |
XS16/4P |
1 |
21 |
紅燈按扭 |
ZB2-BWB41C |
1 |
22 |
綠燈按扭 |
ZB2-BW31C |
8 |
23 |
紅燈按扭 |
ZB2-BWB42C |
4 |
24 |
黃燈按扭 |
ZB2-BWB51C |
6 |
25 |
轉換按扭 |
PBC[Y090]LYA7 |
1 |
26 |
方型按扭 |
LAS1J-22Z |
1 |
27 |
電壓表 |
85C-V30V |
1 |
28 |
電流表 |
85C-A20A |
1 |
29 |
指示燈 |
NHC-24V |
4 |
30 |
接線端子 |
1534 |
2 |
31 |
數顯轉速板 |
|
1 |
32 |
數顯溫度板 |
|
1 |
33 |
液壓臺軟件 |
|
1 |
34 |
轉換模塊 |
|
1 |
35 |
壓力傳感器 |
PGS20S-10mpa |
3 |
36 |
渦輪流量傳感器 |
LWGY-10 |
1 |
37 |
位移傳感器 |
WYDC160L |
1 |
38 |
數據采集卡 |
PCI8310 |
1 |
39 |
AD 卡 |
|
1 |
40 |
信號轉換板 |
|
1 |
|
