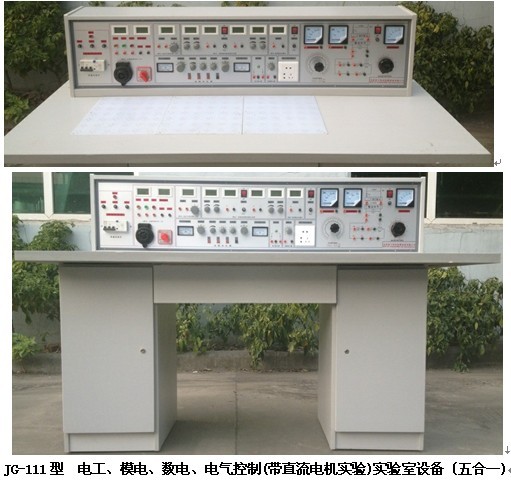

產品的特點：
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗臺桌中央配有通用電路板，電路板注塑而成，表面均布有四孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，無件盒盒體透明，直觀性好，盒蓋印有的元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，減輕了教師實驗準備工作。
適用范圍：
設備適用于高校、中專、職校及技校等電工學、電工原理、模擬電子技術、數字電路、電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。
結構與性能 ：
1 、電源及參數：
(1) 輸入電源：三相四線電源，輸入時指示燈亮。
(2) 電源輸出：有保險絲和漏電保護形狀二級保護功能 。
A 組：單、三相可調交流電源，提供三相 0 ～ 430V 連續可調的交流電源，同時可得到 0 ～ 250V 單相可調電源 ( 配有一臺 1.5KVA 的三相自耦調壓器 ) ，配有三只指針式交流電壓表，指示調壓器輸出電壓。
B 組：低壓交流電壓 3 ～ 24V 分七檔可調，最大輸出電流 1.5A ，電流表指示。
C 組：低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。
D 組：雙路穩流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，輸出最大電流為 1.5A ，每路電源輸出有 0.5 級電流表、電壓表指示。電壓穩定度＜ 10ˉ ，負載度＜ 10ˉ ，紋波電壓＜ 5mV 。
E 組：單相交流市電輸出，供用戶自備設備使用。
2 、函數信號發生器 ： ( 正弦波、三角波、矩形波 )
1 、頻率范圍 :5Hz 一 55OKHz 分五個頻段
2 、頻率指示 : 由 Hz 表直接讀出
3 、電壓輸出范圍 : 正 弦 波 :5Hz-25OKH>4.5V 、 25OKHz-55OKHz>3.5V
三級衰減 :Odb 、 2Odh 、 4Od 具有連續細調
矩 形 波 :5Hz-25OKHz>4.5V 、 25OHHz-55OKHz>3.55V ，幅度連續可調
三 角 波 :5Hz-55OKHz>lV
3 、音頻功率放大器 : 輸入音頻電壓不低于 lOmV ，輸出功率不小于 lW ，音量可調，內有喇叭， 用于放大電路擴音，也可作信號尋跡儀器使用。
4 、絕緣電阻 : >5MΩ
5 、漏電保護 : 漏電動作電流 3OmA
6 、頻率計數器：
(1) 測頻范圍： 1Hz ～ 100MHz.
(2) 閘門時間： 0.01S 、 0.1S 、 1S 、 10S 。
(3) 輸入阻抗（ AC 耦合）：電阻分量約 500KΩ ，并 聯電容約 100P 。
7 、單次脈沖：每次可輸出一對正負脈沖。
8 音頻功率放大器：輸入音頻電壓不低于 10mV, 輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
、外測交直流二用電流表：精度 0.5 級，三位半數字式顯示，測量范圍： 0 ～ 1000mA 。
9 外測交直流二用電壓表：精度 0.5 級，三位半數字式顯示，測量范圍： 0 ～ 99.9V 。
10 驗操作桌：雙面飾面板制成，不變形不退色，尺寸： 1600×700× 800cm , 造型美觀大方，中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
設備配備內容：（以 24 座為例）
1 、學生實驗桌 ：
實驗操作桌 12 張（一桌二座），操作桌桌布中央設置通用電路插板（尺寸： 350× 900mm ） , 根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構，維修拆裝更換方便。實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2 、 示教控制臺：
由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制 12 臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為： 1600× 700mm ，用于講解演示。
3 、器材配備：
39 只指針式 1.5 級直流電流表， 26 臺三相電機， 13 臺直流電機， 26 只時間繼電器， 78 只交流接觸器， 13 只數字萬用表， 39 只指示燈， 52 只行程開關， 26 只控制按鈕， 13 只倒順開關， 26 只變壓器， 13 只三相雙投閘刀， 13 只三相閘刀， 13 套實驗所需的電阻、電位器、電感、電容、可控硅、場效應管、三級管、集成電路、邏輯電平開關， 25 套電烙鐵， 13 套 鋼絲鉗 、尖嘴鉗、螺絲刀等工具， 91 只集成座， 39 只電流測試插座等元件單元盒（元件已裝在單元盒內）， 25 張噴塑凳。
4 、用戶自備器材：雙蹤示波器（型號不限），功率表、毫伏表，滑線變阻器。
實驗項目：
電工部分
1 、電工測量儀表的使用
2 、常用元件的識別與檢測
3 、線性元件與非線性元件的伏安特性
4 、電源的外特性
5 、電位值、電壓值的測定
6 、電流表和電壓表的擴程
7 、基爾霍夫定律的驗證
8 、驗證楞次定律
9 、迭加原理與互易定理的驗證
10 、戴維南定理與諾頓定理的驗證
11 、電壓源與電流源的等效變換
12 、受控源特性的研究
13 、一階電路實驗
14 、二階電路的過渡過程
15 、研究 LC 元件在直流和交流電路中的特性
16 、負載獲得最大功率的條件 |
17 、交流電路參數的測量
18 、正弦交流電路 RLC 元件的特性
19 、 RL 及 RC 串聯電路實驗
20 、 RLC 串聯諧振電路
21 、日光燈電路的連接及功率因數改善
22 、三相負載的星、三角接法
23 、三相電路及功率的測量
24 、 R-C 選頻網絡的研究
25 、二端口網絡研究
26 、單相變壓器實驗
27 、互感電路實驗
28 、三相異步電動機的使用與起動
29 、三相電動機繼電接觸控制的基本電路
30 、三相電動機 Y- △ 起動控制實驗
31 、三相電動機的順序控制實驗
32 、三相電動機能耗制動控制實驗 |
利用上述 32 項實驗的元器件也可完成下面電路實驗
33 、最簡單的電路
34 、電路中各點電位與參考點的選擇
35 、電阻的串聯
36 、電阻的并聯
37 、電阻的混聯
38 、電阻分壓器電路
39 、全電路歐姆定律
40 、電橋的應用與平衡條件
41 、節點電壓法
42 、回路電壓法
43 、支路電流法
44 、 RCL 并聯電路
45 、串聯電路
46 、變壓器結構及工作原理
47 、基爾霍夫第一定律
48 、基爾霍夫第二定律
49 、日光燈電路原理
50 、擴大電壓表量程
51 、擴大電流表量程
52 、 RC 電路的過渡過程
53 、 RL 過渡過程
54 、電容的串聯電路
55 、電容的并聯電路 |
56 、電容器的充放電
57 、電容器在交直流中的作用
58 、條形磁鐵在線圈中的運動
59 、電容的混聯
60 、純電阻、電感、電容電路
61 、磁耦合線圈的順串
62 、磁耦合線圈的反串
63 、歐姆表的工作原理
64 、雙聯開關二地控制 在不同電壓下的阻值
65 、用示波器觀察磁滯回線
66 、磁路歐姆定律
67 、兩線圈的互感及同名端
68 、互感耦合
69 、提高功率因數的方法
70 、單相電路功率的測量
71 、收錄機電源電路
72 、濾波電路
73 、電阻與溫度的關系：用伏安法測出燈絲
74 、三相異步電機閘刀控制正轉實驗
75 、具有過載保護的控制線路
76 、按鈕控制的正反轉控制線路
77 、接觸器控制星一三角降壓起動控制線路 |
模擬電路實驗：
1 、 二極管的正、反相特性
2 、 晶體三極管的輸入、輸出特性
3 、 晶體管共射極單管放大器
4 、 兩級容耦合放大電路
5 、 負反饋對放大器性能的影響
6 、 場效應管放大器
7 、 差動放大電路
8 、 運算放大器指標測試
9 、 集成運算放大器的基本應用
10 、集成運算放大器非線性應用 ( 多種波形發生器 ) |
11 、變壓器耦合推挽功率放大器
12 、 OTL 功率放大器
13 、集成功率放大器
14 、單相橋式整流電路
15 、串聯型晶體管直流穩壓電源 ( 設計性實驗 )
16 、集成直流穩壓電源
17 、單結晶體管特性
18 、單結晶體管觸發電路
19 、晶閘管簡單測試 ( 多種模擬運算電路 )
20 、晶閘管可控整流電路 |
利用上述 20 項實驗的元器件也可完成下面電路實驗
1 、 電壓負反饋偏置電路
2 、 分壓式電流負偏置電路
3 、 用二極管穩定工作點
4 、 共基極放大電路
5 、 共集電極放大電路
6 、 共源極基本放大電路
7 、 場將就管共漏極電路
8 、 場效應管共柵極電路
9 、 單管阻容放大電路
10 、變壓器耦合放大電路
11 、甲類功率放大電路
12 、串聯電流負反饋電路
13 、串聯電壓負反饋電路
14 、并聯電壓負反饋電路
15 、并聯電流負反饋電路
16 、共基共射極放大電路
17 、自舉射極輸出電路
18 、 NPN-PNP 直接耦合放大電路
19 、用負反饋消除自激振蕩
20 、晶體管開關作用
21 、變壓器反饋式振蕩電路
22 、電容三點式振蕩電路
23 、電感三點式振蕩電路
24 、差動放大電路的基本形式
25 、長尾式差動放大電路
26 、雙電源長尾式差動放大電路
27 、運放用作交流比例放大
28 、反相輸入保護措施
29 、同相輸入保護措施
30 、電源極性錯接的保護
31 、 RC 高通電路
32 、利用三極管來保護器件
33 、差動輸入運算電路
34 、快速積分電路 |
35 、模擬一階微分方程電路
36 、模擬二階微分方程電路
37 、基本對數運算電路
38 、實用微分電路
39 、反對數放大基本電路
40 、簡單的過零比較電路
41 、利用二極管作為上限檢測幅度選擇電路
42 、下限幅度選擇電路
43 、 RC 無源網路的低通濾波電路
44 、同相輸入一階低通濾波電路
45 、反相輸入一階低通濾波電路
46 、簡單的二階 RC 濾波電路
47 、典型二階 RC 有源低通濾波電路
48 、典型二階高通有源濾波電路
49 、基本帶通濾波電路
50 、典型帶通濾波電路
51 、矩型波振蕩電路
52 、寬度可調的矩型波發生器
53 、幅頻可調的鋸齒波發生器
54 、單相半波整流電路
55 、單相全波整流電路
56 、電容濾波電路
57 、電容濾波帶電阻負載
58 、 RC 濾波電路
59 、基本 LC 濾波電路
60 、二倍壓整流電路
61 、三倍壓整流電路
62 、基本穩壓電路
63 、基本調整管穩壓電路
64 、具有放大環節的穩壓電路
65 、單相半波可控硅整流
66 、電子調壓電路
67 、電子催眠器 ----- 趣味性實驗之一
68 、電子門鈴電路 ----- 趣味性實驗之二
69 、電子報警電路 ----- 趣味性實驗之三 |
數字電子電路實驗 ：
1 、 TTL 集成邏輯門的參數測試
2 、 CMOS 邏輯門的參數測試
3 、 TTL 集成電極開路門與三態輸出門的應用
4 、 與、非、或、與非門電路實驗
5 、 利用門電路構成編碼器、分配器、選擇器
6 、 組合電路的設計之一 ------ 編碼轉換
7 、 組合電路的設計之二 ------ 顯示電路
8 、 同步時序電路的設計
9 、 計算機時序電路的設計
10 、集成定時器測試及應用
11 、 JK 型觸發器轉換成 D 觸發器
12 、 D 型觸發器轉換成 JK 觸發器
13 、 CMOS 集成 A/D 、 D/A 轉換電路實驗
14 、 MSI 移位寄存器及其應用
15 、譯碼器及其變換方式 |
16 、 MSI 數據選擇器及邏輯設計
17 、微分型單穩態電路
18 、環形多諧振蕩器
19 、半加器電路實驗
20 、全加器電路實驗
21 、 RS 觸發器實驗
22 、 D 觸發器實驗
23 、 JK 觸發器實驗
24 、 T 觸發器實驗
25 、計數器實驗
26 、二極管非門、或非門電路
27 、三極管非門、與非門、或非門電路
28 、異步十進制減法計數器
29 、異步十進制加法計數器
30 、綜合能力培訓實驗 ------ 電子秒表 |
電氣控制實驗：
1 、 閘刀開關正轉控制線路
2 、 接觸器點動正轉控制線路
3 、 具有自鎖的正轉控制線路
4 、 具有過載保護的正轉控制線路
5 、 倒順開關控制正反轉控制線路
6 、 接觸器聯鎖的正反轉控制線路
7 、 按鈕聯鎖的正反轉控制線路
8 、 按鈕接觸器復合聯鎖控制線路
9 、 自動往返行程控制線路
10 、接觸器控制串聯電阻降壓起動線路
11 、時間繼電器控制串聯電阻降壓控制線路
12 、手動 Y/ △ 降壓起動
13 、接觸器控制 Y/ △ 降壓起動
14 、時間繼電器控制 Y/ △ 降壓起動 |
15 、 QX － 13 型 Y/ △ 自動起動控制線路
16 、半波整流能耗制動控制線路
17 、全波整流能耗制動控制線路
18 、 C620 車床電氣控制線路
19 、手動降壓起動
20 、單相運行反接制動控制線路
21 、電動葫蘆電氣控制線路
22 、 C6163 車床電氣控制線路
23 、控制電路聯鎖控制線路
24 、主電路聯鎖控制線路
25 、直流電機啟動
26 、直流電機的調速
27 、直流電機反轉
28 、直流電機制動實驗 |
利用以上實驗元器件，還可完成幾十項實驗，在此不一一例舉。
|
