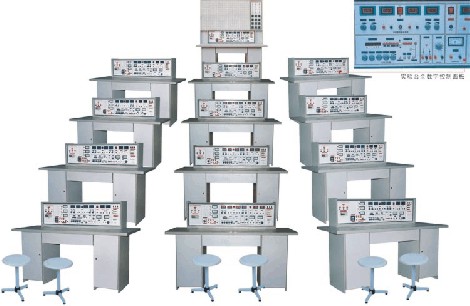

電氣控制實驗室成套設備(帶直流電機) |
|
目前，國內各類學校電工、電子、模擬、數字電子電路、 電氣控制實驗設備大多是分體的，也有部分學校根據教學要求自制了各種形式的實驗臺或?qū)嶒炏�，由于加工量少，受自身加工能力的限制，加工工藝粗糙，功能不全，滿足不了實驗要求，也容易發生人身及設備事故，且實驗元器件繁多難以購置、難以管理，很難開出實驗大綱規定的實驗。基于這些，結合我國高教、職教才學大綱要求而研制本產品。
產品的特點：
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗臺桌中央配有通用電路板，電路板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，無件盒盒體透明，直觀性好，盒蓋印有的元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，減輕了教師實驗準備工作。
適用范圍：
設備適用于高校、中專、職校及技校等電工學、電工原理、模擬電子技術、數字電路、電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。
結構與性能 ：
1、電源及參數：
(1) 輸入電源：三相四線電源，輸入時指示燈亮。
(2) 電源輸出：有保險絲和漏電保護形狀二級保護功能 。
A組：單、三相可調交流電源，提供三相0～430V連續可調的交流電源，同時可得到0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器)，配有三只指針式交流電壓表，指示調壓器輸出電壓。
B組：低壓交流電壓3～24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級電流表、電壓表指示。電壓穩定度＜10ˉ，負載度＜10ˉ，紋波電壓＜5mV。
E組：單相交流市電輸出，供用戶自備設備使用。
2、函數信號發生器：
(1) 波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。
(2) 頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
(3) 正弦波失真度：10-30Hz＜3% 30Hz-100KHz≤1%。
(4) 方波響應：前沿/后沿≤100nS(開路)
(5) 最大輸出幅度（開路）：f＜1MHz 幅度≤20Vp-p
1M＜f≤2MHz 幅度≤16Vp-p
(6) 直流偏置（開路）：±10V
(7) 輸出阻抗Z：ZO==50Ω±5Ω
(8) 占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%-90%。
(9) 壓控振蕩（VCF）：外加直流電壓0～±5V變化時，對應的頻率變化大于100：1。
(10) 輸出衰減：20dB 40dB 60dB。
3、頻率計數器：
(1) 測頻范圍：1Hz～100MHz.
(2)閘門時間：0.01S、0.1S、1S、10S。
(3)輸入阻抗（AC耦合）：電阻分量約500KΩ，并 聯電容約100P。
4、單次脈沖：每次可輸出一對正負脈沖。
5、音頻功率放大器：輸入音頻電壓不低于10mV,輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6、七段譯碼器（KR-2000A電工實驗室成套設備無此功能）：3組七段譯碼器及對應譯碼顯示數碼管。
7、外測交直流二用電流表：精度0.5級，三位半數字式顯示，測量范圍：0～1000mA。
8、外測交直流二用電壓表：精度0.5級，三位半數字式顯示，測量范圍：0～99.9V。
9、實驗操作桌：雙面飾面板制成，不變形不退色，尺寸：1600×700×800cm,造型美觀大方，中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
設備配備內容：（以24座為例）
1、 學生實驗桌 ：
實驗操作桌12張（一桌二座），操作桌桌布中央設置通用電路插板（尺寸：350×900mm）,根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構，維修拆裝更換方便。每張操作桌配有一塊膠皮板，保護通用電路插板桌面。實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、 示教控制臺：
由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為：1600×700mm，用于講解演示。
3、器材配備：
39只指針式1.5級直流電流表，26臺三相180W電機，13臺200W直流電機，26只時間繼電器，78只交流接觸器，13只MF500型萬用表，13只數字萬用表， 39只指示燈，52只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13只三相雙投閘刀，13只三相閘刀，13套實驗所需的電阻、電位器、電感、電容、可控硅、場效應管、三級管、條形磁鐵、集成電路、邏輯電平開關， 25套電烙鐵及熔鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，91只集成座，39只電流測試插座等元件單元盒（元件已裝在單元盒內），25張塑料凳。
4、用戶自備器材：雙蹤示波器（型號不限），功率表、毫伏表，滑線變阻器。 |
| 電力拖動電氣控制實驗內容 |
1、閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過找保護的正轉控制線路
6、接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓起動線略
11·時間繼電器控制串聯電阻降壓控制線路
12·手動y/△降壓起動
13·接觸器控制y/△降壓起動
14·時間繼電器控制y/△降壓起動 |
15·Qx3-13型y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·c620車床電氣控制線路
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·c6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路 |
|
|
|
|
|
