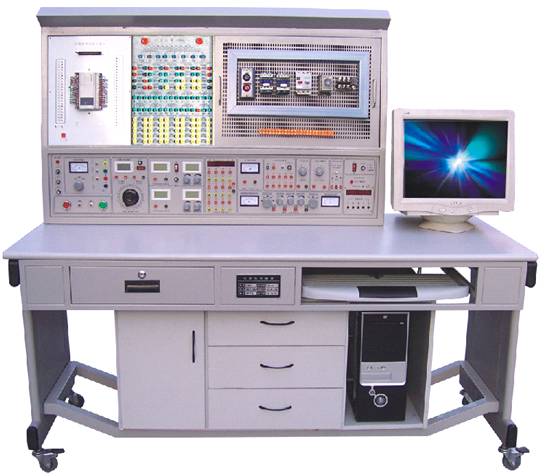

| 電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置 本裝置是我公司根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的產品，實訓內容涵蓋“電路分析”“電工基礎”“電工學”“模擬電子技術”“數字電子技術”“電機控制”“繼電接觸控制”“單片機技術”“PLC可編程控制及應用”“傳感器技術與應用”，實訓內容豐富，結構合理，一機多用，大大節省實驗室，減少管理人員。經濟效益顯著。
該裝置適合高職、中職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課程提供了理想的實訓設備。
一、裝置的主要優點及安全保護體系
1、實訓項目采用掛箱式與網孔板式結構，易擴展新的實訓項目，接近工業現場，動手能力強，充分發揮學生的主觀能動性。
2、實訓屏上裝有電壓型漏電保護裝置和電流型漏電保護裝置，控制屏內一有漏電現象，即發出告警并切斷總電源，確保實訓安全進行。
3、實訓屏上380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備的安全。
4、測量儀表精度高，采用數字化、智能化模式、符合現代測量儀表發展方向。
5、綜合性強，實訓內容豐富，一機多用，經濟效益顯著。
6、PLC可編程控制實訓包含工控組態軟件，仿真教學軟件，實訓對象大多采用實物演示，可直觀地進行PLC指令訓練。
7、單片機單元能完成51/96/8088/8086系列全部軟、硬件實訓，可仿真8031/32/、87/89/51/52、89C1051/2051、80C196KB等CPU，功能強大。
8、具有定時與故障次數記錄功能，使實訓與考核有一個統一的標準。
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz 2、溫度：-10℃～+40℃，相對濕度＜85%（25℃） 3、裝置容量：＜1.5KVA 4、重量：200Kg 5、外形尺寸：1600mm×700mm×1500mm 三、實訓裝置基本配置及功能 本實訓臺主要由實訓屏、實訓掛箱、網孔板、實訓桌等到組成。
（一）實訓屏 實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下： 1、控制及交流電源部分 （1）提供三相固定380V交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。 （4）提供～220V插座2只，為外部儀器提供工作電源。
（5）配備實訓用250V/30W日光燈管及支架一套。
2、直流電源部分 （1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10 -2 ，負載穩定度10 -2 ，紋波電壓5mv。 （2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。 3、函數信號發生器：輸出正弦波、矩形波、三角波 （1）頻率范圍：5Hz-550KHz，含五個頻段。 （2）頻率指示：由Hz表直接讀出。 （3）電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz 三級衰減：0db，20db，40db，具有連續細調 矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調 三角波：5Hz-250KHz＞1V 4、連續計數脈沖：輸出頻率0.5-300KHz。
5、單次脈沖：每次可輸出一對正負脈沖。
6、儀表部分 （1）真有效值交流數字電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。 （2）真有效值交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。 （3）直流數顯電壓表一只，測量范圍：0-200V，0.5級，三位半數顯。 （4）直流數顯電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。 （5）單相智能型功率、功率因數表 由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。 （6）指針式直流微安表一只，量程100uA，精度1.5級。 7、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管 8、邏輯電平顯示：8位LED顯示器 9、邏輯電平開關：8位開關電平輸出 10、實驗管理器 平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源功能，此外自動記錄由于接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。 （二）實訓掛箱及配件 A、電工部分 1、DGJ-01 直流電路基本原理掛箱（一） 2、DGJ-02 直流電路基本原理掛箱（二） 3、DGJ-03 交流與磁電路電路基本原理掛箱（三） 4、DGJ-04 交流三相負載掛箱（四） 5、DGJ-05 基本定律定理掛箱（五） B、數電、模電部分 1、DZJ-01 三極管放大電路 2、DZJ-02 場效應管及負反饋放大電路 3、DZJ-03 集成運放大器應用（一） 4、DZJ-04集成運放大器應用（二） 5、DZJ-05集成運放大器應用（三） 6、DZJ-06 振蕩電路和功放電路 7、DZJ-07 直流穩壓電源電路 8、DZJ-08 數字電路 9、DZJ-09 綜合實訓 C、PLC部分 （1）PLC主機掛箱 配置三菱FX1N-40mR主機、集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通迅口、SC-09通訊編程電纜及轉換輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 （2）PLC實訓掛箱
| 1．八段譯碼顯示、天塔之光 2．交通信號燈自控和手控 3．水塔水位自動控制 4．自控成型機 5．自控軋鋼機 6．多種液體自動混合 |
7．自動送料裝車系統 8．郵件分揀機 9．四層電梯控制系統 10．機械手控制系統 11．加工中心控制系統 12．五相步進電機控制系統 |
D、單片機：配務51/96/8088/8086等CPU的單片機、微機，全部軟、硬件掛箱一套。 E、傳感器：傳感器掛箱一套（包括：光電式傳感器、溫度式傳感器、壓阻式壓力傳感器及光電、溫度、壓阻式傳感器轉換電路） F、網孔板及電氣控制元器件 配置網孔板1塊，三相閘刀1把，熔斷器5只，交流接觸器4只，時間繼電器1只，熱繼電器1只，倒順開關1只，行程開關4只，雙投閘刀1只，鐵殼按鈕2只，單相電度表1只，鐵心變壓器1只，接線端子排20孔。 G、三相鼠籠式交流電機2臺 H、連接線一套 I、尖嘴鉗、螺絲刀、剝線鉗等工具一套 （三）實訓桌 實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。 四、實訓項目 （一）電工基礎技能實訓 同“SXK-790A 初級電工技術實訓考核裝置”的實訓項目，見本目錄75頁。 （二）電子（數電、模電）技術實訓 同“SXK-790D 電子技術綜合實訓考核裝置”的實訓項目，見本目錄85頁。 （三）電力拖動實訓 同“SXK-790F 電工電子技術·電力拖動實訓考核裝置”中的電力拖動實訓項目，見本目錄89頁。 （四）PLC可編程控制部分 （1）PLC實訓項目
| 1．電機控制（模塊板） 實驗1：電動機直接啟動 實驗2：電動機正反轉控制 實驗3：電動機的Y-△啟動 2．八段碼顯示、天塔之光 實驗4：搶答器實驗 實驗5：優先級別判斷 實驗6：數值運算實驗 實驗7：閃爍燈光控制 實驗8：發射型燈光控制 實驗9：流水型燈光控制 3．交通信號燈自控和手控 實驗10：經綠燈自動控制 實驗11：紅綠燈手動控制 實驗12：紅綠燈開閉時間可控實驗 4．水塔水位自動控制 實驗13：水池水位自動控制 實驗14：水塔水位自動控制 實驗15：帶自診斷的水塔水位自動控制 5．自控成型機 實驗16：成型機的半自動控制 |
實驗17：成型機的全自動控制 實驗18：成型機帶計數的全自動控制 6．自控軋鋼機 實驗19：軋鋼機的半自動控制 實驗20：軋鋼機的全自動控制 實驗21：軋鋼機帶計數的連軋控制 7．多種液體自動混合 實驗22：二種液體自動混合控制 實驗23：三種液體自動混合控制 實驗24：三種液體自動混合加熱控制 8．自動送料裝車系統 實驗25：自動裝車系統 實驗26：自動送料裝車系統 實驗27：送料裝車系統控制 9．郵件分揀機 實驗28：單一郵件分揀控制 實驗29：多郵件分揀 實驗30：郵件分揀的全自動控制 10．四層電梯控制系統 11．機械手控制系統 12．五相步進電機控制系統 |
（四）基于PLC下的電機控制實訓
| 1．PLC控制的三相異步電動機正反轉控制 2．PLC控制的三相異步電動機Y/△啟動控制 3．PLC控制的三相異步電動機降壓啟動控制 4．PLC控制的三相異步電動機能耗制動控制 |
5．C620車床電氣控制線路 6．C6130車床電氣控制線路 7．電動葫蘆電氣控制線路 |
（五）單片機實訓 同“PLC可編程控制及單片機實驗開發系統綜合裝置”中的單片機部分，見本目錄421頁。 （六）傳感器實訓
| 1．光電式傳感器的轉速測量實驗 2．光電式傳感器的旋轉方向測量實驗 3．溫度傳感器及溫度控制實驗（AD590） |
4．溫度傳感器溫度特性實驗（AD590） 5．壓阻式壓力傳感器的特性實驗 6．壓阻式壓力傳感器的差壓測量實驗* |
帶*實驗為思考實驗 |
