一、用途、特點:
本產品適用于86系列微電子機原理課程，綜合了各學校講課及實驗教師的意見、增加了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業，提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的系統實現了專業基礎課（模擬、數字電路）、專業課(微機原理)、課程設計和畢業設計(微機應用)的三合一，真正做到了一機多用，大大節省實驗室，節省管理人員，節省獎金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師實驗指導書，書中對這部分實驗都寫有實驗?zāi)康�，�?shí)驗電路以及匯編語言和c語言的參考程序清單(提供程序軟盤)，供教師參考，減輕了教師備課和輔導實驗的工作量。該設備是學校一步到位，上規模、上檔次的理想選擇
二、結構與配備

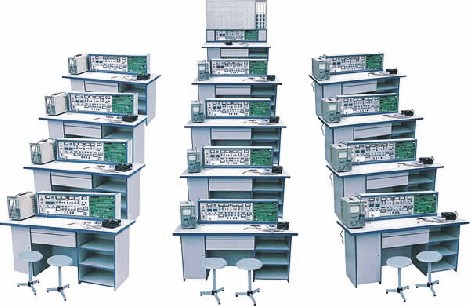

1、實驗臺結構:
一桌為二座，桌面中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。 桌的左右各有一個柜，柜中存放元器件、貯存板及電腦， 中間上層放置鍵盤、下層抽屜存放工具、萬用表、導線等。桌面尺寸:160x7Ocm。
2、學生實驗臺:
a 、電源
1、電源輸入:工作電壓220V5%(50hz)，輸入時指示燈亮。
2、電源輸出：有保險絲和漏電保護開關二級保護功能。
a組:低壓交流電壓3-24V分七檔可調，輸出電流1.5a，電流表指示。
b組:二組互相獨立的0-30V連續可調直流穩壓電源，輸出電流2a，具有短路保護功能。
c組:低壓直流穩壓電源，電壓+5V，電流0.5a，有表指示。
d組:單相市電輸出，供用戶自備儀器使用。
b·函數發生器
1波形:輸出正弦波、三角波、方波。
2頻率范圍:5hz-55Okhz，有頻率表指示。
3·七段譯碼器及對應譯碼顯示數碼管。
4·微機接口部分:一塊pc總線擴展、8279鍵盤、六位數碼顯示板和連接電纜。還設有i/0地址譯碼電路8255、8253、adc0809、dac0832等。
5·微機應用部分:設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路。
6·輔助電路:40腳、20腳、16腳、14腳集成插座，邏輯電平開關、Led顯示、時鐘（Mhz、2Mh2）、方波信號和邏輯筆等。
7·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～1000ma。
8·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～999V。
3、示教臺: 1臺示教臺，分別控制12臺學生的電源，通用電路板演示屏立在實驗臺上，尺寸150x7Ocm，用于講解、演示。
4、器材配備:
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只Mf500萬用表、13只數字萬用表、39只指針式1.5級支流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二級極大管、三極管、場效應管、集成可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
5·用戶自備器材: 雙蹤示波器(型號不限)，功率表、滑線變阻器、毫伏表
三、實驗項目:
一、數電、模電實驗
1、模擬部分實驗
1·二極管的正、反相特性
2·晶體三極管的輸入、輸出特性
3·晶體管共射極單管放大器
4·兩級阻客搞合放大電路
5·負反饋對放大器性能的影響
6·場效應管放大器
7·差動放大電路
8·運算放大器指標測試
9·集成運算放大器的基本應用(多種模擬運算電路)
10·集成運算放大器非線性應用（多種波形發生器）
11· 變壓器耦合推挽功率放大器
12·OtL功率放大器
13· 集成功率放大器
14·單相橋式整流電路
15·串聯型晶體管直流穩壓電源(設計性實驗)
16·集成直流穗壓電源
17·單結晶體管特性
18·單結晶體管觸發電路
19·晶閘管簡單測試
20·晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l·電壓負反饋偏置電路
2·分壓式電流負反債偏置電路
3·用二極管穗定工作點
4·共基極放大電路
5·共集電極放大電路
6·共源極基本放大電路
7·場效應管共漏極電路
8·場效應管共柵極電路
9·單管阻客放大電路
10·變壓器耦合放大電路
11·甲類功率放大電路
12·串聯電流負反饋電路
13·串聯電壓負反饋電路
14·并聯電壓負反饋電路
15·串聯型晶體管直流穩壓電源(設計性實驗)
16·共基共射極放大電路
17·自舉射極輸出電路
18·NpN一pNp直接耦合放大電路
19·用負反饋消除自激根箔
20·晶體管開關作用
21·變壓器反饋式振蕩電路
22·電容三點式振蕩電路
23·電感三點式振蕩電路
24·差動放大電路的基本形式
25·長尾式差動放大電路
26·雙電源長尾式差動放大電路
27·運放用作交流比例放大
28·反相輸入保護措施
29·同相輸入保護措施
30·電源極性錯接的保護
31·rc高通電路
32·利用三極管來保護器件
33·差動輸入運算電路
34·快速積分電路
35·模擬一階微分方程電路
36·模擬二階微分方程電路
37·基本對數運算電路
38·實用微分電路
39·反對數放大基本電路
40·簡單的過零比較電路 |
41·利用二級管作為上限檢測幅度選擇電路
42·下限幅度選擇電路
43·rc無源網絡的低通濾波電路
44·同相輸入一階低通濾波電路
45·反相輸入一階低通濾波電路
46·簡單的二階rc濾波電路
47·典型二階rc有源低通濾波電路
48.典型二階高通有源濾波電路
49·基本帶通濾波電路
50·典型帶通濾波電路
51·矩型波振蕩電路
52·寬度可調的矩形波發生器
53·幅頻可調的鋸齒波發生器
54·單相半波整流電路
55·單相全波整流電路
56·電容濾波電路
57·電容濾波帶電阻負載
58·rc濾波電路
59·基本Lc濾波電路
60·二倍壓整流電路
61·三倍壓整流電路
62·基本穩壓電路
63．基本調整管穩壓電路
64·具有放大環節的穩壓電路
65·單相半波可控硅整流
66·電子調壓電路
67·電子催眠器一一趣味性實驗一
68·電子門鈴電路一一趣味性實驗二
69·電子報警電路一一趣味性實驗三
15·并聯電流負反饋電路
2、數字部分實驗
l·ttL集成邁林門的參數測試
2．cMOS邏輯門的參數測試
3．ttL集成電極開路門與三態輸出門的應用
4·與、非·或、與非門電路實驗
5·半加器電路實驗
6·全加器電路實驗
7．rS觸發器實驗
8．d觸發器實驗
9．jk觸發器實驗
iO·t觸發器實驗
11．jk型觸發器轉換成d觸發器
12·d型觸發器轉換成jk觸發器
l3。計數器實驗
14·MSi移位寄存器及其應用
15·譯碼器及其變換方式
16·MSi數據選擇器及邏輯設計
17·微分型單穩態電路
18·環形多諧振薄器
19·利用門電路構成編碼器，分配器、選擇器
20·組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22·同步時序電路的設計
23·計算機時序電路的設計
24·集成定時器測試及應用
25·cMOS集成a/d、d/a轉換電路實驗
26·二極管非門·或非門電路
27·三極管非門、與非門、或非門電路
28·異步十進制減法計數器
29·異步十進制加法計數器
30·綜合能力培訓實驗一一電子秒表 |
2、微機接口實驗
a、微機接口實驗(微機原理課)
1·Ｉ/0地址譯碼實驗
2·簡單并行接口實驗
3·可編程并行口實驗(一)(二)
4·串行通訊實驗（8251、8250）
5·a/d、d/a轉換實驗
6·可編程定時器\計數器實驗
7·七段譯顯示實驗
8·中斷實驗和dMa通訊實驗
|
b、趣味性實驗及控制實驗（微機應用課）
1·競賽掄答器實驗
2·數字錄音機實驗
3·電子琴實驗(加選件)
4·交通燈控制實驗
5·繼電器控制實驗
6·步進電機控制實驗 9·鍵盤、顯示控制實驗
7·直流小電機控制實驗
8·集成電路測試實驗9.827
9·鍵盤、顯示控制實驗 |
四、實驗臺主要技術指標:
● .電源及參數
輸入電源:三相四線電源，輸入時指示燈亮
電源輸出 有保險絲和漏電保護開關二級保護功能。
a組:單、三相可調交流電源，提供三相0~430V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5kVa的三相自調調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓。
b組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5a，電流表指示。
c組:低壓直流穩壓電源，電壓5V，電流0.5a，電流表指示。
d組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圖電位器連續調節，輸出最大電流為1.5a，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穗壓度<10－2，負載穗定度<10－2，紋波電壓: <5mv。
e組:單相交流市電輸出，供用戶自備設備使用。
● .函數信號發生器:
波形:正弦波、三角波、方波脈沖波、鋸齒波、ttL方波.
頻率范圍:由0.1hz到2Mhz，分七個頻率檔級。
正弦波失真度:10-30hz〈3 %30hz-10Okhz≤1%
方波響應:前沿/后沿≤100nS（開路）
最大輸出幅度(開路)：f〈lMhz 幅度≤2OVp-p l〈mf≤2Mhz 幅度≤l6Vp-p
直流偏(開路)：±lOV
輸出阻抗z：zO=50Ω±5Ω
占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
壓控振蕩(Vcf)加外加直流電壓0±5V變化時，對應的頻率變化大于l00·1。
輸出衰減:2Odb 4Odb 6Odb
● . 頻率計數器:
測頻范圍:lhz～lOOMhz。
閘門時間:0.01S、0.1S、1S、10S
輸入阻抗(ＡＣ耦合)：電阻分量約500kΩ，并聯電容約1OOp。
次脈沖:每次可輸出一對正負脈沖。
音頻功率放大器:輸入音頻電壓不低于lOmV，輸出功率不小于lW，音量可調，內有喇叭，用于放大電路擴音，也可作信號手跡。
七段譯碼器(電工實驗室成套設備無此功能)：3組七段譯碼及對應譯碼顯示數碼管。
外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000ma
外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范困:0～99.9V。
● 、實驗操作桌:
雙面飾面板制成，不變形不褪色，尺寸:160x70x8Ocm，造型美觀大方,中間設有抽屜存放工具，左右二只存放柜，用于儲存元器件。
● 絕緣電阻: >5MΩ
● 漏電保護: 漏電動作電流3Oma |
