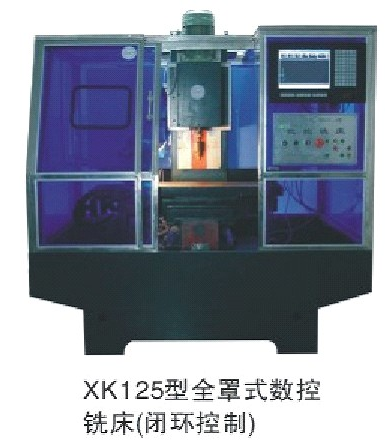

ＪＧ -XK125 型透明數控銑床（全罩式）
一、特點 :
本機床為立式數控銑床，采用 BP 數控系統，能實現三座標聯動，演示銑、鉆等基本切削運動，并能加工塑料、石蠟、有機玻璃等零件制品，進行平面或立體加工。該機床在設計上采用立式結構，外形采用全封閉外罩防護，方形導軌，金屬絲桿、機床主軸采用變頻器實現無級變速。
二、機床結構特點 :
● 滾珠絲桿傳動，活動燕尾槽采用金屬鑄鐵制造，剛性好、精度高。
● 機床主軸采用變頻器實現無級調速。
機床外形采用全封閉外罩防護，操作安全、適合于學校學員使用
數控系統主要功能 :
● 控制軸數：四軸三聯動
● 顯示界面： 10 寸液晶彩色顯示器
● 程序容量：標準配置 40GB 硬盤。帶 USB 接口、帶 10/100M 網卡、帶 RS232 串口。
● 圖形顯示：加工軌跡圖形仿真，加工過程實時三維跟蹤顯示。圖形無級縮放、平移、旋轉。
● 操作方式：自動、手動、定長進給、單段 / 連續、暫停、手輪等。
插補軌跡：直線、圓弧、樣條曲線。
通訊方式： USB 拷貝、 RS232 串口通訊、 TCP/IP 網絡方式 ( 用局域網實現機床聯網 ) 。
● 系統采用新穎的即時參技術，內建中文在線手冊，手冊用戶可自行設計。
與通用軟件兼容，直接使用其生成的數控加工 G 代碼程序進行加工。
● 數控系統內置 CAD/CAM 繪圖自動編程軟件。
主要技術參數 :
主軸鉆夾頭裝夾范圍 : 1-20mm
主軸轉速范圍 : 100-3000rpm
主電動機功率 : 1.5kw
工作臺面積 ( 長×寬 ): 840mm × 250mm
工作臺三向行程 (X 、 Y 、 Z): 460 × 250 × 250mm
快速定位速度 : 500-1500mm/min( 可調 )
T 型槽數及寬度 : 3 × 16mm
機床外形尺寸 ( 長×寬×高 ): 1750 × 1280 × 2100mm
重量 : 550kg
