| 教學型數控銑床、教學生產型數控銑床系列 |
|
|

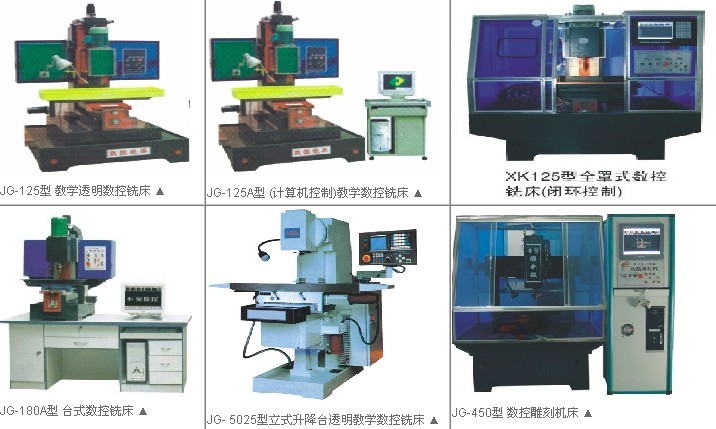

透明教學型銑床簡介：
125型、125A型、XK125型、5025型、180A型等系列透明教學銑床是本公司制造的透明教學模擬機床，外形美觀，整機傳動路線一目了然， 通過專業課程的教學和本模型演示，可清楚地了解銑床的內在部位的結構和作用，使學生很快地掌握專業知識 ，配備高可靠性的 數控系統。根據人體工程學原理，采用機電一體化方式設計，造型美觀，操作簡便，效率高，可以完成平面、鍵槽、圓弧、球面、斜面等各種工件。所以它特別適合于教學事業。
本機床 Z 向、 Y 向、 X 向進給絲桿均采用金屬絲桿和鑄鐵螺母配合，混合式步進電機驅動，定位精度高，轉矩大，主軸采用進口變頻調速器，可實現無級調速。 數控銑床加工的主要對象有：硬質工程塑料、純塑料、石蠟制品等。該機床與編程模擬器配合，特別適合于高等院校，中等專業學校及各級職業技術學校的機電一體化實驗室裝備，進行數控機床編程，數控原理 CAD/CAM 等專業課程的數控實驗與培訓。
JG-125A(計算機控制)教學型數控銑床 簡介：
項 目 |
數控系統 |
控制軸數 |
三軸 + 主軸變頻控制 |
聯動軸數 |
三軸（任意） |
編程方式 |
G 、 M 、 F 、 S 、 T （ ISO 代碼）鍵盤 / 串行錄入、 |
參數設置 |
刀具參數、間隙補償，加工起始點記憶及斷電恢復 |
步進電機控制方式 |
四軸方向及脈沖信號或正反轉脈沖輸出 |
主軸 |
0 － +10V 模擬量及正反轉觸點 |
操作方式 |
自動、手動、步進、 MDI 、單段 / 連續、暫停、 |
通訊 |
RS232 接口或軟盤拷貝或 TCP/IP |
最大編程尺寸 |
+ 9999.999mm |
插補方式 |
直線、圓弧、螺旋線 |
零件程序存儲容量 |
XB 取決于實際的硬盤容量或 DOM 模塊容量 |
脈沖當量 |
0.000001 － 10mm ( 任意調節 ) |
主軸鉆夾頭裝夾范圍 |
1 － 20mm |
主軸轉速范圍 |
100 － 2500rpm |
主電動機功率 |
1.5kw |
工作臺面積（長 X 寬） |
840mmX 250mm |
工作臺三向行程（ X 、 Y 、 Z ） |
450X250X 250mm |
快速定位速度 |
500 － 1500mm /min （可調） |
最小設定單位 |
0.005mm |
銑削進給速度范圍（三向） |
（ 50 － 1000 ） mm/min |
T 型槽數及寬度 |
3X 16mm |
機床外形尺寸：長 X 寬 X 高 |
1300x1200x 2100mm |
重量 |
450kg 左右 |
機床性能特點：
125-A 型數控銑床配置清單 :
名 稱 |
單位 |
數量 |
備 注 |
125 銑床整車 |
臺 |
1 |
塑料機架、透明有機玻璃外殼等組成 |
控制計算機 |
臺 |
1 |
CPU 2.13G 、 時尚粉烤機箱、內存 256M 、硬盤 40G 、超薄鍵盤、 3D 鼠標、 52 倍速 CD － ROM 等組成 |
顯示器 |
臺 |
1 |
19” 液晶顯示器 |
JG 、 PC 接口卡 |
張 |
1 |
使用大規模可編程邏輯陣列（ CPLD ）芯片作為接口核心，使用標準的計算機并行接口 |
計算機桌 |
張 |
1 |
安放計算機和顯示器 |
數控控制電路 |
套 |
1 |
安放在電器箱內 |
三相異步電動機 (1.5Kw) |
臺 |
1 |
驅動主軸 |
步進電機 |
臺 |
3 |
控制 X 軸和 Z 軸 |
接近開關 |
個 |
9 |
限位、機床回零 |
變頻器 (1.5Kw) |
臺 |
1 |
控制主軸無級調速 |
步進驅動器 |
臺 |
3 |
控制步進電機的快慢速各正反轉 |
風冷卻泵 |
臺 |
1 |
(教學設備|教學儀器) |
照明燈 |
只 |
1 |
|
冷卻管 |
條 |
1 |
|
CAD/CAM 軟件 |
套 |
1 |
計算機繪圖與自動編程功能 |

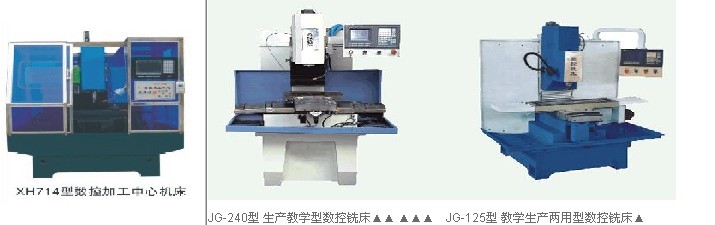

JG-240型 生產教學型數控銑床 簡介：生產教學型主要是能加工鐵等產品
一、機床用途 ：240 機床是現有立式銑床的改進型，可以進行銑、鏜、鉆等多種典型加工。它的常規配置是三軸三聯動數控系統。主要用于小型復雜零件的精密機械加工，如：汽車、摩托車發動機的小零件、鐘表機芯等，可以加工平面凸輪、空間曲面；加工各種異形零件；可加工各種中小模具，適用于各種批量的生產。
機床主要結構采用封閉式框架結構，道軌副采用貼塑道軌配合，耐磨性好，三向進給傳動采用滾珠絲桿與電機直聯，運行平穩，定位精確，不銹鋼道軌防護罩外形美觀耐用。
本機床的數控系統，具有標準 RS232 接口，因而機床可以進入 DNC 系統，或進入無人化車間自動運行。
本機床也適于機械類高等院校、中等專業學校的實驗室之用，可對學員進行各種編程操作訓練及實際加工培訓。
二、機床主要技術參數
工作臺面積 |
400 × 240mm |
主軸錐度 |
BT30 |
主軸端面至工作臺距離 |
15 ～ 215mm |
主軸轉速 |
100 ～ 6000rpm |
三向行程 |
X 向 |
400mm |
Y 向 |
200mm |
Z 向 |
250mm |
主電機功率 |
0.37/0.55KW |
進給電機扭矩 (X 、 Y 、 Z) |
6Nm |
進給速度范圍 |
0-3/0 -10m |
聯動軸數 |
三軸聯動 |
三向移動最小設定單位 |
0.005mm |
坐標定位精度 |
0.02mm |
重復定位精度 |
0.005mm |
機床外形尺寸（長 × 寬 × 高） |
1120 × 1170 × 1500mm |
機床重量 |
500k g |
控制系統標準配置 |
31DM |
如需其它教學銑床的資料請電話聯系
|
|
|
|
|
