JG-3 型二 / 三維數控教學實驗系統
運動控制技術是一項將機械、電子等及有機結合綜合運用的機電一體化新興技術。該技術主要涉及精密機械、自動控制、檢測傳感、信息處理、步進傳動、計算機等相關領域，是高等學校教育和職業學校培訓的重要內容。
目前的傳統機電一體化教學中理論往往多于試驗，實驗教學器材采用的模式是購買一些數控及機電一體化的機床，然后讓學生參觀或在上面進行簡單的零件加工試驗。這些試驗很難讓學生深入地掌握到機電一體化技術的運動控制核心內容，理論聯系實際遠遠不夠。甚至學的東西很多到最后連零部件都不認識。比如步進電機，驅動器等。更不用說其電路接法及其詳細使用了。運動控制教學培養出來的學生不應該僅僅只是一個會開數控設備的操作工，更應該是一個在機電一體化技術方面有所特長的運用型人才。
JG-3 型二 / 三維數控教學實驗系統是公司依據以實驗驗證理論，由實踐認識理論的指導思想，緊跟運動控制領域前沿技術，面向數控教學實際需要專門開發而成的系列產品，它是一個基于 WINDOWS 開放式操作平臺、集成了目前數控領域廣泛運用的運動控制卡及運動控制軟件、步進電機及驅動器、電氣控制箱、雙坐標精密運動平臺于一體理想的數控教學實驗系統。

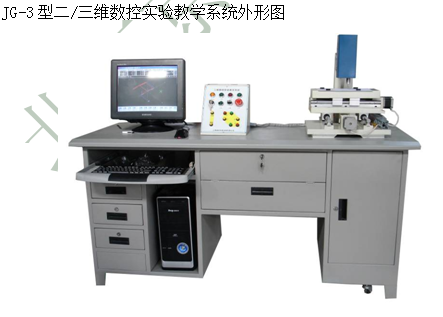

一、 JG-3 型二 / 三維 數控實驗教學系統外形圖
二、 JG-3 型二 / 三維 數控實驗教學系統的運用領域：
二 / 三維數控教學實驗系統可給學生開展控制系統的基本控制作用、插補原理和實現實驗、數控代碼編程等實驗。并可作為機械制造及其自動化、自動化、電氣工程與自動化等專業的《機電傳動與控制》、《數控技術》、《運動控制》、《計算機控制技術》、《機電一體化系統》、《機電控制工程》等課程的配套實驗。
三、 HK-3 型三維數控教學實驗系統基本配置：
項 目 |
系統組成 |
實驗桌 |
金屬制作，尺寸 160 × 70 × 80CM |
運動平臺 |
三坐標運動平臺 |
驅動電機 |
步進電機 |
運動控制卡 |
JG 步進 / 伺服運動控制卡 |
電腦主機 |
華北工控機 |
顯示器 |
19 ”液晶顯示器 |
運動控制 |
手動按鈕控制和鍵盤控制 |
圖形軟件 |
MasterCAM 、 UG |
其他配置 |
電氣控制箱、 Z 軸鉆夾頭、鼠標、鍵盤、
銑刀 |
演示功能 |
主軸正反轉指示、冷卻指示 |
四、 JG-3 型三維數控教學實驗系統性能特點：
1. 整個教學系統由計算機、運動控制器、步進電機和驅動器、三軸運動控制平臺組成，配有三維數控教學仿真軟件。運動控制平臺是一個采用滾珠絲桿傳動的工作臺，可以進行金屬， PVC 、有機玻璃、石蠟等材料的銑削加工。
2. 系統采用計算機通過運動控制器進行控制，上位機軟件采用市場上常見的數控系統界面，并具有數控系統的回零、單步 / 連續加工、手工對刀、加工仿真等一系列功能，整個系統操作簡單，功能強大。
3. 系統采用標準的數控Ｇ代碼，支持 MasterCAM 等數控加工，自動編程軟件的代碼，能滿足目前大專院校、高職高專等的三維數控教學與科研的需要。
五、實訓主要項目：
◆步進電機角位移控制實驗
◆步進電機速度控制實驗
◆回零實驗
◆限位實驗
◆直線插補演示及編程實驗
◆圓弧插補演示及編程實驗
◆二 / 三維數控系統原理與基本操作實驗
◆二 / 三維數控系統手工編程加工
◆二 / 三維數控系統圖形化編程與加工（ MasterCAM 、 UG ）
六、 JG-3 型二 / 三維數控運動平臺技術參數
項 目 |
參數 |
工作臺臺面尺寸 |
350 × 200mm |
工作臺行程 |
X 向 |
200mm |
Y 向 |
160mm |
Z 向 |
150mm |
絲桿導程 |
4mm |
定位精度 P3 |
0.02 |
重復定位精度 P3 |
±0.012 |
各軸手動速度 |
1~1500 mm/min |
各軸加工速度 |
1000 mm/min |
工作臺外形尺寸 |
450 × 500 × 600mm |
七、 JG-3 型三維數控教學實驗系統主要參數
1 、輸入電源： AC220V 、 50HZ
2 、工作環境：溫度 -20 0 C ±40 0 C
3 、 整機容量：≤ 1kVA ；
