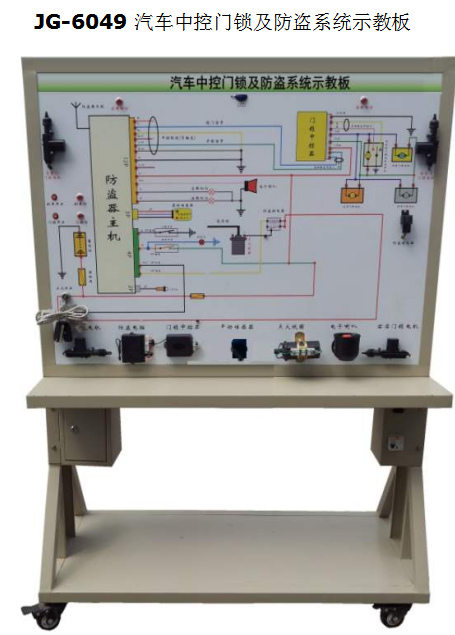

JG-6049 汽車中控門鎖及防盜系統示教板

汽車示教板 適用于各類院校汽車專業學員實操技能的培訓考核,真實的汽車零部件充分展示車門控制系統組成結構，電動窗控制系統、電動后視鏡系統、中控門鎖系統、防盜系統等,可對系統進行結構和控制系統的認識實訓, 汽車示教板 上繪有完整的車門控制系統電路圖，可直觀學習系統的工作原理, 汽車示教板 上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流、頻率等信號參數。

JG-6049 汽車中控門鎖及防盜系統示教板

一、產品要求
該汽車中控門鎖及防盜系統示教板采用汽車中控門鎖及防盜系統實物為基礎，充分展示汽車中控門鎖及防盜系統的組成結構和工作過程。
適用于學校對汽車中控門鎖及防盜系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.設備采用汽車原裝中控門鎖及防盜系統實物為基礎，充分展示汽車中控門鎖及防盜系統的組成結構和工作過程。
2.操縱鑰匙開關或門鎖開關，四個車門的門鎖同時關閉或開啟；關閉點火鑰匙，設定進入防盜狀態后觸發防盜，防盜喇叭鳴響、燈光閃爍、起動馬達線路切斷等防盜功能起作用。真實演示汽車中控門鎖及防盜系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車中控門鎖及防盜系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車中控門鎖及防盜系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

三、基本配置
