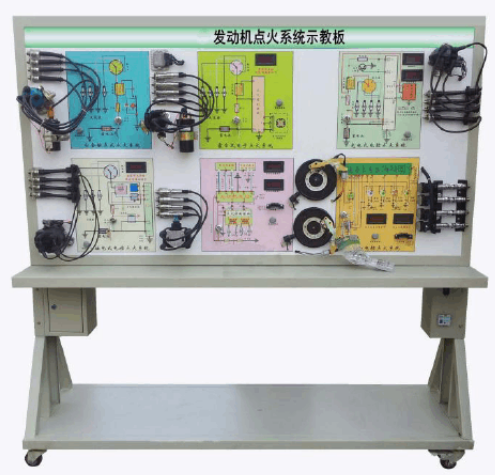

JG-6061 發動機點火系統示教板 (六種點火方式)

一、產品簡介
該設備采用六種典型(即：觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統，光電式火系統)的發動機點火系統的真實部件，充分展示發動機點火系統的組成結構和工作過程。
適用于中高等職業學校和培訓機構對發動機點火系統的結構，工作原理等動態教學演示及故障診斷與排除需求。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的六種典型的發動機點火系統，可充分展示觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統、光電式點火系統的組成結構和工作過程。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析各種點火系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板上安裝有診斷座，可連接專用或通用型車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面， 方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格
外形尺寸：1740×700×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
