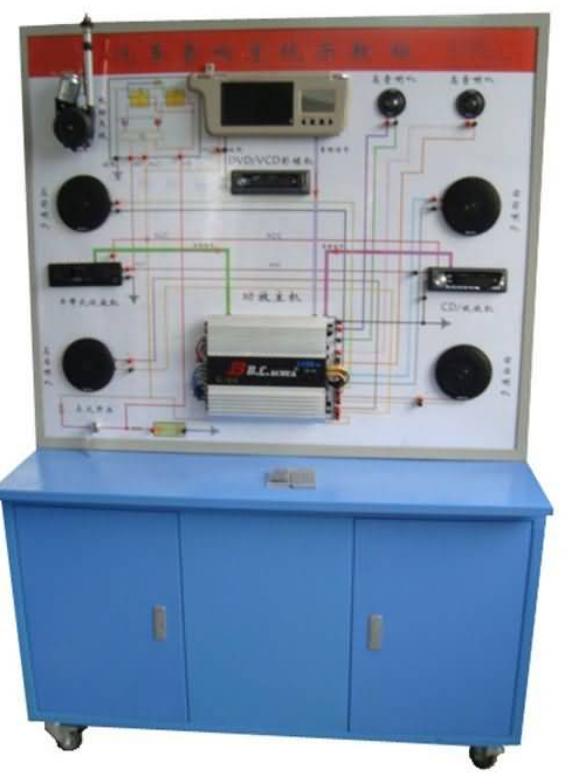

JG-6050 汽車音響系統實訓臺
汽車音響系統實訓臺，
一、簡介
選用汽車音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統實物，展示汽車音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統的結構與原理；面板上繪有完整的音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
二、結構組成
音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）總成、左前車門揚聲器、右前車門揚聲器、左后車門揚聲器、右后車門揚聲器、汽車功放、低音炮、音響功放、自動天線、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
三、功能特點
1．操縱開關及按鈕，可真實演示汽車音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統的工作過程。
2．?dāng)?shù)顯表顯示電壓值；
3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4．發光二極管顯示工作元器件狀態；
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置。
7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
四、技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）
電源：220V交流電壓
工作電壓：12V直流電壓
工作溫度：-50℃～50℃
一、產品簡介
汽車音響系統實訓臺采用原汽車音響系統實物為基礎，充分展示汽車音響系統的組成結構和工作過程。
適用于學校對汽車音響系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的汽車音響系統，充分展示汽車音響系統的組成結構。
2.操縱音響開關，可真實演示汽車音響系統的工作過程。
3.設備面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車音響系統的工作原理。
4.面板上安裝有檢測端子，可直接在面板上檢測汽車音響系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 |
套 |
1 |
2 |
點火開關 |
|
個 |
1 |
3 |
汽車音響主機總成 |
國產通用型 |
套 |
1 |
4 |
電動天線 |
|
套 |
1 |
5 |
揚聲器 |
|
個 |
4 |
6 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
7 |
故障模擬與排除裝置 |
|
套 |
1 |
|
