JG-SJB06 汽車結構工作原理及故障演示臺
汽車工作原理及故障演示臺是根據各大專院校、職業技術學院、汽車駕駛學校、勞動技能培訓中心、勞動就業指導中心、技工學校、駕校的的教學實驗要求而新研制的 教學實驗設備 。
汽車結構工作原理及故障演示臺 是根據各大專院校、職業技術學院、汽車駕駛學校、勞動技能培訓中心、勞動就業指導中心、技工學校、駕校的的教學實驗要求而新研制的教學實驗設備。
一、演示臺板面和外框均由白色密度板制成，各部件采用進口彩色有機玻璃壓模成型，各線路采用半圓形彩色有機玻璃制成，線條清楚、各部件清楚、結構科學、美觀大方，操縱臺操作簡單，可由學員直接實習。
二、演示臺直接插入220V電源即可使用，每臺均分兩種功能演示：
1、工作原理演示；
2、各部位故障演示和出現故障時,故障部位均有報燈指示，各油路均有流向燈光指示，部件運轉由電機帶動，有程控開關控制，轉動字幕顯示故障原因并配有故障診斷方法。
三、全套五件、內容包括：
1、全車線路工作原理及故障演示臺；
2、化油器式汽油機供組系工作原理及故障演示臺；

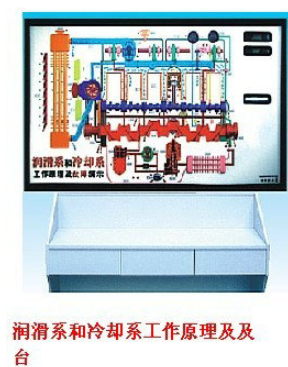

3、發動機潤滑系、冷卻系工作原理及故障演示臺；
4、高壓油泵柴油發動機供給系工作原理及故障演示臺；
5、液壓制動和氣壓制動工作原理及故障演示臺。
四、演示臺由演示板和操作臺組成：
演示板規格：2100×1200×200mm
操作臺規格：1200×1000×600mm
汽車結構工作原理及故障演示臺清單：
貨 號
|
產 品 名 稱 |
單 位 |
備 注 |
01 |
全車線路工作原理及故障演示臺 |
一板一臺 |
可演示全車線路工作原理，點火系故障12例，充電起動系故障12例，其它線路故障12例。 |
02 |
化油器式汽油機供給系工作原理及
故障演示臺 |
一板一臺 |
可演示汽油機供給系工作原理，故障現象5種，故障原因40例(其中化油器分圖放大演示)。 |
03 |
發動機潤滑系、冷卻系工作原理及
故障演示臺 |
一板一臺 |
可演示潤滑系、冷卻系工作原理。潤滑系故障現象3種原因22例，冷卻系故障現象2種原因12例。 |
04 |
高壓油泵式柴油發動機供給系工作
原理及故障演示臺 |
一板一臺 |
可演示柴油機供給系工作原理故障現象5種，故障原因38例，(其中高壓油泵，調速器分圖放大演示) |
05 |
液壓制動和氣壓制動系工作原理及
故障演示臺 |
一板一臺 |
可演示液壓制動和氣壓制動工作原理，液壓制動系故障現象4種，故障原因12例，氣壓制動故障現象4種，原因15 |
|
