JG-YWXG-01B 高性能中級維修電工及技能培訓考核裝置
一、概述
本裝置是根據勞動和社會保障部頒發的 “ 工人等級標準 ” 和 “ 職業技能鑒定 ” 的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的 PLC 可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
1. 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 技能培訓用的控制線路和經特殊設計的小電機 , 可模擬工廠中各類電氣拖動系統 , 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4. 裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5. 所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6. 通過走線槽進行走線，進行工藝布線訓練。
7. 具有多媒體智能型實驗管理器：故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。

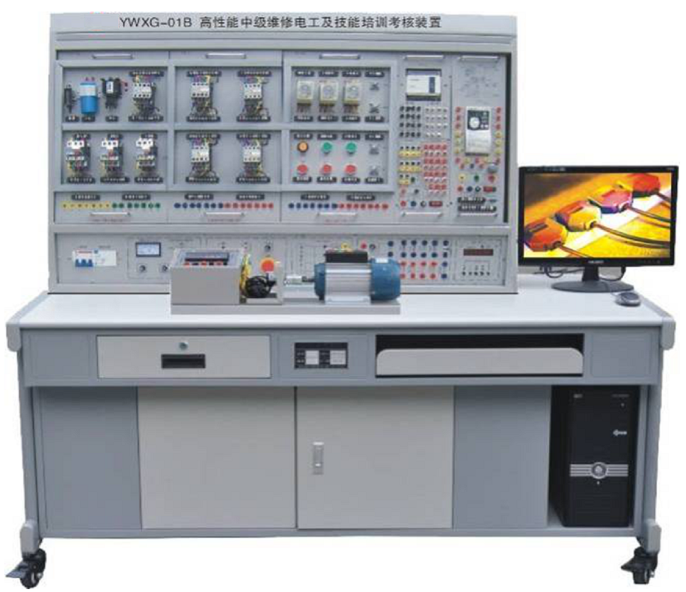

產品高性能中級維修電工及技能培訓考核實訓裝置參考圖片：
主要功能：高性能中級維修電工及技能培訓考核實訓裝置
三、技術性能：
1. 輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz
2. 工作環境：溫度 -10 ～＋ 40 ℃ 相對濕度＜ 85% （ 25 ℃ ） 海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 重 量： 100Kg
5. 外形尺寸： 2080×70×1630mm3
6. 漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s 。
四、裝置的基本配置及功能
（一） DW02 電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1 、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作；
(2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示； 8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（ 1 ）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（ 2 ）教師入口：設置故障、 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（ 3 ）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（ 4 ）學號查詢：查詢教師通過計算機設置的學號。
（ 5 ）設備號查詢：查詢本機設備地址，每個操作單元有一的設備地址。
（ 6 ）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
2 、交、直流電源
(1) 勵磁電源：直流 220V/0.5A ，具有短路保護。
(2) 電樞電源：直流 0 ～ 220V/2A 連續可調電源一路，具有短路保護。
(3) 直流穩壓電源： ±12V/0.5A 兩路，＋ 5V/0.5A 一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源： ① 、設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓； ② 、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓； ③ 、控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
3 、交、直流儀表
(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
(2) 交流電壓表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10MΩ ，精度 0.5 級。
(5) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
1. 三相異步電動機直接啟動控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機自鎖控制電路
4. 三相異步電動機按鈕聯鎖正反轉控制電路
5. 三相異步電動機接觸器聯鎖正反轉控制電路
6. 三相異步電動機雙重聯鎖正反轉控制電路
7. 三相異步電動機工作臺自動往返控制電路
8. 兩臺三相異步電動機順序啟動、順序停轉控制電路
9. 三相異步電動機的兩地控制電路
10. 接觸器控制的 Y- △ 控制
11. 時間繼電器控制的 Y- △ 控制
12. 三相異步電動機單向啟動反接制動控制電路
13. 三相異步電動機無變壓器半波整流單向啟動能耗
制動控制電路
14. 三相異步電動機有變壓器全波整流單向啟動能耗
制動控制電路
15. 三相異步電動機正反轉啟動能耗制動控制電路
16. 單相鼠籠電動機電容啟動控制電路
17. 雙速交流異步電動機手動變速控制電路
18. 雙速交流異步電動機自動變速控制電路
19. 斷電延時直流能耗制動的 Y- △ 啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620 型車床電氣控制線路 |
23. 電動葫蘆電氣控制
24. Y3150 滾齒機控制電路
25. 可編程控制器的基本指令操作
28.PLC 控制十字路交通燈的模擬
35. PLC 控制郵件分揀機模擬控制的模擬
36. PLC 控制軋鋼機模擬控制的模擬
38. PLC 控制自動送料裝車控制的模擬
41.PLC 控制的三相異步電動機正反轉控制
42.PLC 控制的三相異步電動機 Y- △ 啟動控制
43.PLC 控制的三相異步電動機降壓?jiǎn)?dòng)控制
44.PLC 控制的三相異步電動機能耗制動控制
45. 變頻器面板功能參數設置和操作實訓；
46. 變頻器對電機點動控制、啟�？刂疲�
47. 變頻器對電機轉速多段控制；
48. 基于變頻器面板操作的電機開環調速；
49. 變頻器的保護和報警功能實訓；
50. 變頻器與 PLC 綜合應用實訓；
51. CA6140 車床電氣控制電路單元常見故障的檢查與排除（ 16 個故障點，自動設故）。
52 ． X62W 銑床電氣控制電路單元常見故障的檢查與排除（ 16 個故障現象，自動設故） |
高性能維修電工實訓考核裝置總體配置表一
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
維修電工實訓考核臺 |
臺 |
1 |
外形尺寸：2080mm×700mm×1650mm ；
材 料：鋼木結構；符合國家相關環保要求；
輸入電壓：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA；
實 驗 屏：用于掛置實訓單元掛板
具體配置詳見 表二、維修電工實訓考核臺架詳細說明表 |
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
塊 |
1 |
SY006 |
CA6140型車床電路智能化實訓考核掛箱 |
塊 |
1 |
SY008 |
X62W型銑床電路智能化實訓考核掛箱 |
臺 |
1 |
SYDJ-01 |
單相電容起動電動機，交流220V |
SYDJ02 |
三相鼠籠電動機AC220V（Y） |
SYDJ03 |
三相鼠籠電動機AC380V（Y/ △ ,帶速度繼電器） |
SYDJ04 |
雙速異步電動機AC380V（ △ /YY） |
3 |
多媒體智能型實驗管理器掛箱 |
套 |
1 |
故障自動設置、故障排除考核、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。 |
4 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-S720變頻器，帶有RS485通訊接口及BOP操作面板。 |
5 |
PLC主機掛箱
|
套 |
1 |
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
6
|
PLC實訓掛箱 |
塊 |
1 |
交通信號燈/郵件分揀機/自控軋鋼機 |
7 |
照明掛板一 |
1 |
套 |
提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1只、單相電度表1只 |
8 |
照明掛板二 |
1 |
套 |
提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只、鈕子開關2只、雙聯開關1只 |
9 |
SC-09通訊編程電纜 |
1 |
根 |
用于PLC主機與PC機通訊 |
10 |
工控組態軟件 |
1 |
套 |
|
11 |
PLC仿真實訓軟件 |
|
|
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查 |
12 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條；
10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
13
|
計算機小推車 |
套 |
1
|
鋼鋁結構；用于放置計算機。 |
14 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
15 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
表二、頂邦維修電工實訓考核臺架詳細說明表
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
維修電工實訓考核臺架 |
套 |
1 |
鋼木結構；尺寸：1600mm×300mm×850mm；
用于掛置實訓單元掛箱等。 |
2 |
數字式直流電壓表 |
個 |
1 |
量程0～300 V；三位半數顯示 |
3 |
數字式直流電流表 |
個 |
1 |
量程0～5A；三位半數字顯示 |
4 |
指針式交流電壓表 |
個 |
1 |
0～500V帶鏡面交流電壓表一只，精度1.0級。 |
5 |
指針式交流電流表 |
個 |
1 |
0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
|
6 |
功率、功率因數表 |
個 |
1 |
由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
|
7 |
固定交流電源 |
套 |
1 |
（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
8 |
可調交流電源輸出 |
組 |
1 |
0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
9 |
直流穩壓電源輸出 |
組 |
1 |
1、可調同步電樞電源0～40V 可調2 A（ 1組）；
2、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組； |
10 |
電樞電壓輸出電源 |
組 |
1 |
0～220/2A；具有過流保護報警切斷電源，智能化誤操作記錄功能）； |
11 |
勵磁電源輸出 |
組 |
1 |
220 V/0.5 A（具有過流保護報警切斷電源，智能化誤操作記錄功能）。 |
12 |
整流二極管 |
只 |
4 |
2N5408 |
13 |
多媒體智能型實驗管理器 |
套 |
1 |
故障自動設置、故障排除考核、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。 |
14 |
誤操作記錄裝置 |
套 |
1 |
自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
|
15 |
安全保護 |
組 |
1 |
漏電保護動作電流≤ 30 mA、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護，單片機自動控制工作電流限流功能。 |
16 |
交流電源輸出插孔 |
組 |
1 |
380V電源：插座式一組、接插式一組（三相五線）
220V電源：三插式一組、接插式一組 |
表三、維修電工電氣控制實訓考核掛箱配置說明表
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
DW-05電工技能實訓組件（五） |
|
|
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。 |
2 |
DW-06維修電工實訓組件（一） |
套 |
1 |
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
3 |
DW-07維修電工實訓組件（二） |
個 |
1 |
提供空氣開關1只、3P熔斷器2只、交流接觸器3只。 |
4 |
DW-08維修電工實訓組件（三）
|
個 |
1 |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
5 |
DW-09維修電工實訓組件（四） |
個 |
1 |
提供交流接觸器4只 |
6 |
DW-10照明掛板一 |
1 |
套 |
提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1只、單相電度表1只 |
7 |
DW-11照明掛板二 |
1 |
套 |
提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只、鈕子開關2只、雙聯開關1只 |
8 |
JG-006CA6140型車床電路智能化實訓考核掛箱 |
個 |
1 |
自動設故，讓學生排除，讓學生掌握CA6140型車床的電氣工作原理以及其排故的技能。 |
9 |
JG-008 X62W型銑床電路智能化實訓考核掛箱 |
個 |
1 |
自動設故，讓學生排除，讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能。 |
10 |
JG-010答題器掛箱 |
個 |
1 |
與智能化實訓考核掛箱匹配 |
|
