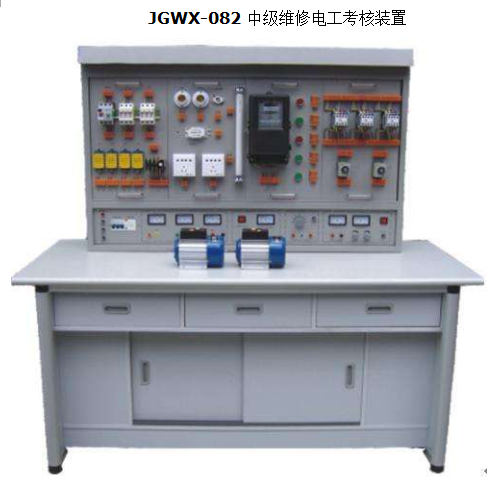

JGWX-082 中級維修電工考核裝置
主要功能：JGWX-082 中級維修電工考核裝置
一、概述
中級維修電工考核裝置 采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，中級維修電工考核裝置實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、 PLC 綜合訓練、觸電急救、安全消防等，符合初、中級電工國家職業標準教、培、考的要求，中級維修電工考核裝置適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1. 輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ～＋ 40 ℃
3. 裝置容量：＜ 1KVA
4. 安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護
5. 外形尺寸： 1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1 、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2 、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只 450V 電壓表指示輸出線電壓。
3 、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。
4 、提供～ 220V 插座 2 只，為外部設備提供工作電源。
5 、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。
（二）實訓掛箱及器材配備
1 、 SY-61 維修電工掛箱（一）
2 、 SY-62 維修電工掛箱（二）
3 、 SY-63 維修電工掛箱（三）
4 、 SY-64 維修電工掛箱（四）
5 、 SY-65 維修電工掛箱（五）
6 、 DW-PLC 可編程控制器實訓組件：提供三菱 FX1N-24mR-001 型主機及配套轉換接口， SC-09 編程電纜。
7 、工控組態軟件一套：
中級維修電工考核裝置打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8 、 PLC 仿真實訓軟件一套：
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能
（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查
9 、九孔萬能實中板 2 塊
10 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
11 、三相鼠籠異步電動機 180W Y/ △ 1 臺
12 、安全配備滅火器 全室 1 臺
（三）實訓桌
中級維修電工考核裝置鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分
1. 三相電機直接啟動控制
2. 三相電機點動控制
3. 三相電機自鎖運行控制
4. 帶電流表的點動與連續運行控制 5. 帶電能表的兩地控制
6. 單向運行反接制動控制
7. 時間繼電器控制電動機 Y/ △ 降壓起動控制
8. 工作臺自動往返行程開關控制
（二） PLC 綜合實訓
1.PLC 認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC 仿真實訓
3.PLC 控制臺三相異步電動機正反轉控制
4.PLC 控制臺三相異步電動機 Y/ △ 啟動控制
5.PLC 控制臺三相異步電動機降壓啟動控制
6.PLC 控制臺三相異步電動機能耗制動控制
7.PLC 控制臺三相異步電動機自鎖運行控制
（三）室內照明配電
1. 插座和一個開關控制一盞燈
2. 日光燈線路的接線
3. 聲控開關控制白熾燈電路的接法
4. 單相電度表直接接線電路
5. 配電板的安裝
6. 兩地控制一盞燈的接法
（四）電子技術綜合訓練
1. 單相橋式整流電路
2. 串聯可調穩壓電源電路
3. 晶閘管測試電路
4. 晶閘管可控整流
5. 電子門鈴電路
6. 電子報警器電路
7. 光控路燈自動開關電路
8. 電子催眠器電路
（五）安全急救演示
（六）消防技能的認識與掌握（教師演示）
|
