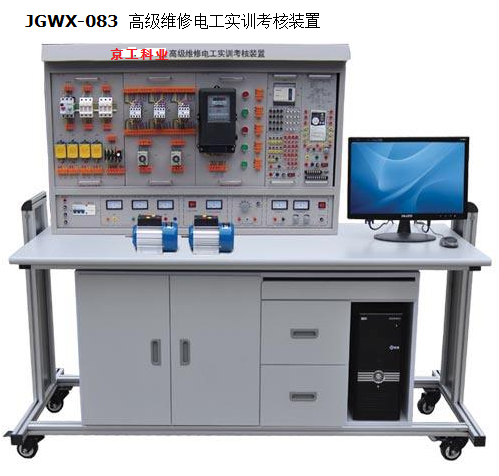

JGWX-083 高級維修電工實訓考核裝置

一、概述
高級維修電工實訓設備 本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊， 維修實訓考核臺 實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、 PLC 綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

主要功能：JGWX-083 高級維修電工實訓考核裝置

二、高級維修電工實訓設備技術性能
1. 輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ～＋ 40 ℃
3. 裝置容量：＜ 1KVA
4. 安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護
5. 外形尺寸： 1600mm×700mm×1450mm
三、維修電工實訓臺實訓裝置的基本配置及功能
維修實訓考核臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
維修電工實訓臺實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1 、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2 、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只 450V 電壓表指示輸出線電壓。
3 、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。
4 、提供～ 220V 插座 2 只，為外部設備提供工作電源。
5 、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。
6 、固定低壓直流電源： +5V 、 ±12V 有過載保護
7 、恒流源： 4mA-20mA 連續可調一路
（二）實訓掛箱及器材配備
1 、 SY-61 維修電工掛箱（一）
2 、 SY-62 維修電工掛箱（二）
3 、 SY-63 維修電工掛箱（三）
4 、 SY-64 維修電工掛箱（四）
5 、 SY-65 維修電工掛箱（五）
6 、 DW-PLC 可編程控制器實訓組件：提供三菱 FX1N-40mR 主機及配套轉換接口， SC-09 編程電纜。
7 、工控組態軟件一套：
打開維修電工實訓臺軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8 、 PLC 仿真實訓軟件一套：
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能
（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查
9 、變頻器實訓掛箱
維修電工實訓臺配置三菱 FR-S520 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。
10 、單片機實訓掛箱
維修電工實訓臺配備 51/96/8088/8086 等 CPU 單片機、微機全部軟硬件。
11 、九孔萬能實中板 2 塊
12 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
13 、電機導軌及光碼盤測速系統
維修電工實訓臺含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。
14 、三相鼠籠異步電動機 120W Y 接法 220V 1 臺
15 、三相鼠籠異步電動機 180W Y/ △ 380V 1 臺
16 、安全配備滅火器 1 臺
（三）實訓桌
維修電工實訓臺鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分

1. 三相電機直接啟動控制
2. 三相電機點動控制
3. 三相電機自鎖運行控制
4. 帶電流表的點動與連續運行控制
5. 帶電能表的兩地控制
6. 單向運行反接制動控制
7. 時間繼電器控制電動機 Y/ △ 降壓起動控制
8. 工作臺自動往返行程開關控制

（二） PLC 綜合實訓
1.PLC 認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC 仿真實訓
3.PLC 控制臺三相異步電動機正反轉控制
4.PLC 控制臺三相異步電動機 Y/ △ 啟動控制
5.PLC 控制臺三相異步電動機降壓啟動控制
6.PLC 控制臺三相異步電動機能耗制動控制
7.PLC 控制臺三相異步電動機自鎖運行控制
（三）基于變頻器的電機拖動與控制實訓

1 ．變頻器功能參數設置與操作
2 ．變頻器報警與保護功能
3 ．多段速度選擇變頻調速
4 ．外部端子點動控制
5 ．控制電機正反轉運動控制
6 ．控制電機運行時間操作
7 ．瞬間停電變頻器參數設定
8 ．外部電壓變頻調速
9 ．三相異步電動機的變頻開環調速

（四） PLC 、變頻器的電機的拖動控制實訓
1. 基于 PLC 通信方式的多段速選擇變頻調速
2. 基于 PLC 通信方式的變頻器開環調速
3. 基于 PLC 通信方式的變頻器閉環調速
