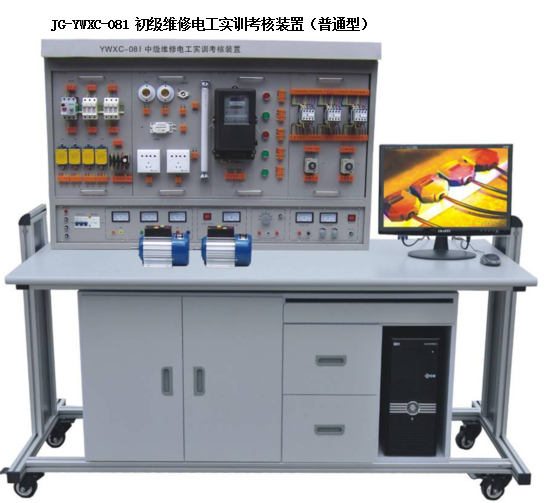

JG-YWXC-081 初級維修電工實訓考核裝置（普通型）

一、概述
JG -YWXC-081初級維修電工實訓考核裝置（普通型） 采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱枓煜涞裙╇姡�三�?50V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

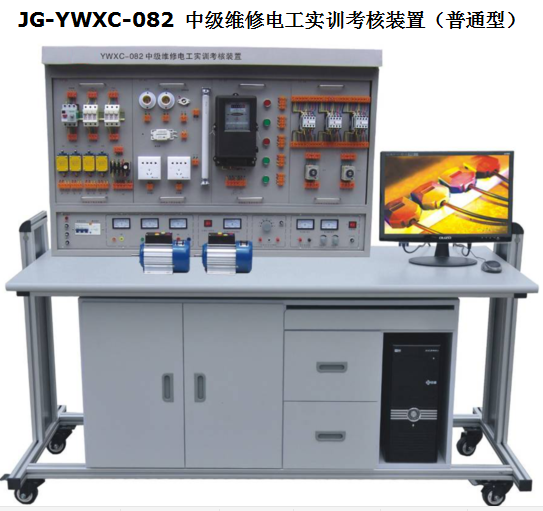

JG-YWXC-082 中級維修電工實訓考核裝置（普通型）

一、概述
中級維修電工考核裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，中級維修電工考核裝置實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、PLC綜合訓練、觸電急救、安全消防等，符合初、中級電工國家職業標準教、培、考的要求， 高級 維修電工實訓考核裝置適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
高級維修電工實訓考核裝置實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱枓煜涞裙╇�，三�?50V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
（二）實訓掛箱及器材配備
1、SY-61維修電工掛箱（一）
2、SY-62維修電工掛箱（二）
3、SY-63維修電工掛箱（三）
4、SY-64維修電工掛箱（四）
5、SY-65維修電工掛箱（五）
6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。
7、工控組態軟件一套：
中級維修電工考核裝置打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、九孔萬能實中板 2塊
10、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
11、三相鼠籠異步電動機180W Y/△ 1臺
12、安全配備滅火器 全室1臺
（三）實訓桌
中級維修電工考核裝置鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目

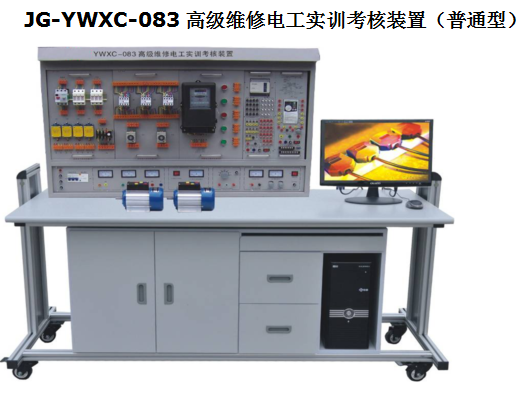

JG-YWXC-083高級維修電工實訓考核裝置（普通型）

一、概述
高級維修電工實訓設備本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，維修實訓考核臺實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，維修電工實訓臺適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、高級維修電工實訓設備技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、維修電工實訓臺實訓裝置的基本配置及功能
維修實訓考核臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
維修電工實訓臺實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱枓煜涞裙╇�，三�?50V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、固定低壓直流電源：+5V、±12V有過載保護
7、恒流源：4mA-20mA連續可調一路
（二）實訓掛箱及器材配備
1、SY-61維修電工掛箱（一）
2、SY-62維修電工掛箱（二）
3、SY-63維修電工掛箱（三）
4、SY-64維修電工掛箱（四）
5、SY-65維修電工掛箱（五）
6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。
7、工控組態軟件一套：
打開維修電工實訓臺軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、變頻器實訓掛箱
維修電工實訓臺配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。
10、單片機實訓掛箱
維修電工實訓臺配備51/96/8088/8086等CPU單片機、微機全部軟硬件。
11、九孔萬能實中板 2塊
12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
13、電機導軌及光碼盤測速系統
維修電工實訓臺含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。
14、三相鼠籠異步電動機 120W Y接法 220V 1臺
15、三相鼠籠異步電動機180W Y/△ 380V 1臺
16、安全配備滅火器 1臺
（三）實訓桌
維修電工實訓臺鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分

1.三相電機直接啟動控制—— 2.三相電機點動控制 － 3.三相電機自鎖運行控制 － 4.帶電流表的點動與連續運行控制
5.帶電能表的兩地控制 － 6.單向運行反接制動控制 － 7.時間繼電器控制電動機Y/△降壓起動控制
8.工作臺自動往返行程開關控制

（二）PLC綜合實訓
1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓 － 3.PLC控制臺三相異步電動機正反轉控制
4.PLC控制臺三相異步電動機Y/△啟動控制 － 5.PLC控制臺三相異步電動機降壓啟動控制
6.PLC控制臺三相異步電動機能耗制動控制 － 7.PLC控制臺三相異步電動機自鎖運行控制
（三）基于變頻器的電機拖動與控制實訓

1．變頻器功能參數設置與操作 － 2．變頻器報警與保護功能
3．多段速度選擇變頻調速 － 4．外部端子點動控制
5．控制電機正反轉運動控制 － 6．控制電機運行時間操作
7．瞬間停電變頻器參數設定 － 8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速

（四）PLC、變頻器的電機的拖動控制實訓
1. 基于PLC通信方式的多段速選擇變頻調速 － 2. 基于PLC通信方式的變頻器開環調速
3. 基于PLC通信方式的變頻器閉環調速 －

（五）單片機技能實訓
A、MCS-51單片機實訓
軟件部分

1. 清零程序 － 2. 拆字程序
3. 拼字程序 － 4. 數據區傳送子程序
5. 數據排序?qū)嶒?－ 6. 查找相同數個數
7. 無符號雙字節快速乘法子程序
8. 多分支程序 － 9. 脈沖計數（定時/計數實驗）
10. 電腦時鐘（定時器、中斷器綜合實驗）
11. 二進制轉換到BCD － 12. 二進制轉換到ASCII
13. 八段數碼管顯示 － 14. 鍵盤掃描顯示實驗

硬件部分

1. P1口亮燈實驗 － 2. P1口轉彎燈實驗
3. P3.3輸入，P1口輸出 － 4. 工業順序控制（中斷控制）
5. 8255 A.B.C輸出方波 － 6. 8255 PA口控制PB口
7. 8255控制交通燈 － 8. 簡單I/O口擴展實驗
9. A/D轉換實驗 － 10. D/A輸出方波
11. 電子音響 12. 繼電器控制
13. 步進電機實驗 － 14. 8253方波
15. 串并轉換實驗 － 16. 外部存儲器擴展實驗
17. MCS-51串行口應用實驗㈠——雙機通信
18. MCS-51串行口應用實驗㈡——與PC機通信
19. 溫度閉環控制 － 20. 小直流電機調速實驗
21. 外部中斷（急救車與交通燈）

B、8088/8086系列微機實訓
軟件部分

1．清零程序 － 2．拆字程序
3．拼字程序 － 4．數據區移動
5．數據排序?qū)嶒灒? 6．找“零”個數
7．32位二進制乘法 － 8．多分支程序
9．顯示子程序 － 10．鍵盤掃描顯示實驗
11．二進制轉換到BCD － 12．二進制轉換到ASCII

硬件部分

1．8255并行口實驗㈠：A.B.C口輸出方波
2．8255并行口實驗㈡：PA口控制PB口
3．8255并行口實驗㈢：控制交通燈
4．簡單I/O口擴展 － 5．A/D轉換實驗
6．D/A轉換實驗㈠：輸出方波
7．D/A轉換實驗㈠：輸出鋸齒波
8．8259中斷控制器實驗 － 9．定時／計數器：8253方波
10．繼電器控制 － 11．8251串行通信實驗㈠：自發自收
12．8251串行通信實驗㈡：與PC通信
13．步進電機控制 － 14．小直流電機調速實驗
15．溫度閉環控制 － 16．音頻驅動實驗

C、MCS-96單片機實訓
軟件部分

1．清零程序 － 2．拆字程序
3．拼字程序 － 4．數據區傳送子程序
5．數據排序?qū)嶒?－ 6．查找相同數個數
7．無符號雙字節快速乘法子程序
8．多分支程序－ 9．定時器1實驗——定時中斷
10．定時器T1和T2同時產生中斷 － 11．80C196外部中斷實驗
12．80C196軟件方法產生中斷 － 13．利用HSI測脈沖寬度
14．利用HSI測量單脈沖寬度 － 15．利用HSO產生單脈沖
16．利用HSO產生連續脈沖 － 17．軟件定時器
18．80C196 A/D轉換實驗 － 19．利用80C196的PWM產生各種波形
20．二進制轉換到BCD進制轉換到ASCII

硬件部分

1．P1口亮燈實驗 － 2．P1口轉彎燈實驗
3．P2.6輸入，P1口輸出 － 4．工業順序控制
5．8255 A.B.C輸出方波 － 6．8255 PA口控制PB口
7．8255控制交通燈 － 8．簡單I/O口擴展實驗
9．A/D轉換實驗 － 10．D/A輸出方波
11．繼電器控制 － 12．8253方波
13．80C196串行口實驗 － 14．LED七段數碼管顯示實驗
15．鍵盤顯示綜合實驗 － 16．音頻驅動實驗
17．步進電機實驗 － 18．直流電機實驗
19．外部中斷（急救車與交通燈）

（六）室內照明配電

1.插座和一個開關控制一盞燈 － 2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法 － 4.單相電度表直接接線電路
5.配電板的安裝 － 6.兩地控制一盞燈的接法

（七）電子技術綜合訓練

1.單相橋式整流電路 － 2.串聯可調穩壓電源電路
3.晶閘管測試電路 － 4.晶閘管可控整流
5.電子門鈴電路 － 6.電子報警器電路
7.光控燈路燈自動開關電路 － 8.電子催眠器電路

（八）安全急救演示 － （九）消防技能的認識與掌握（教師演示）
